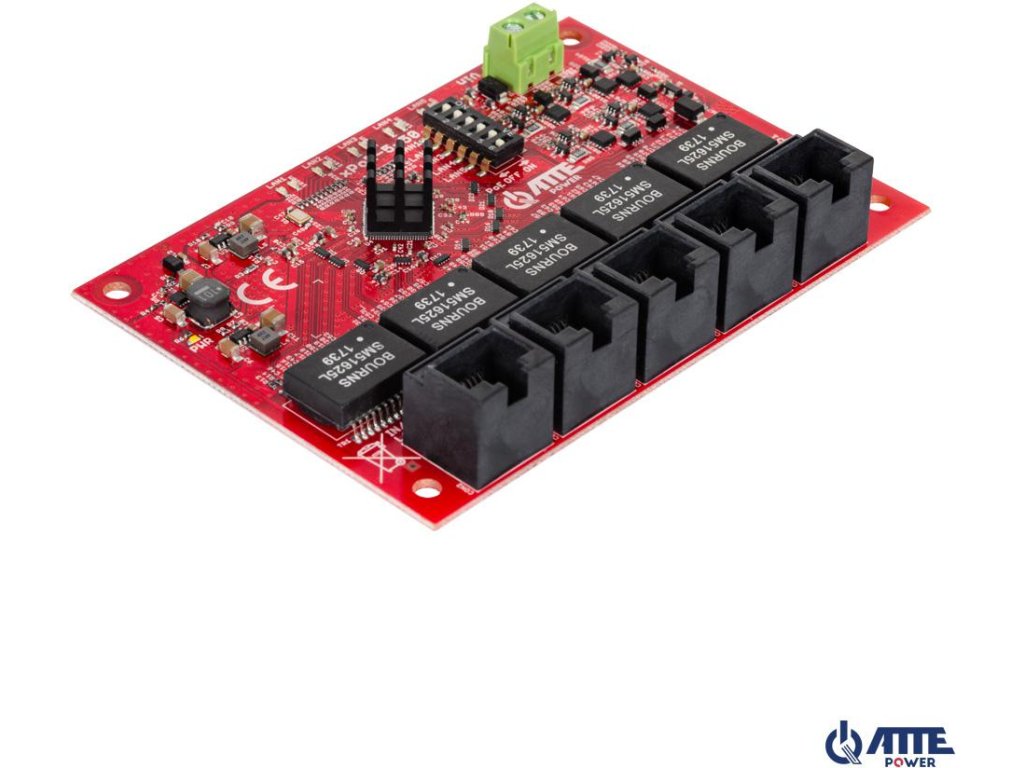

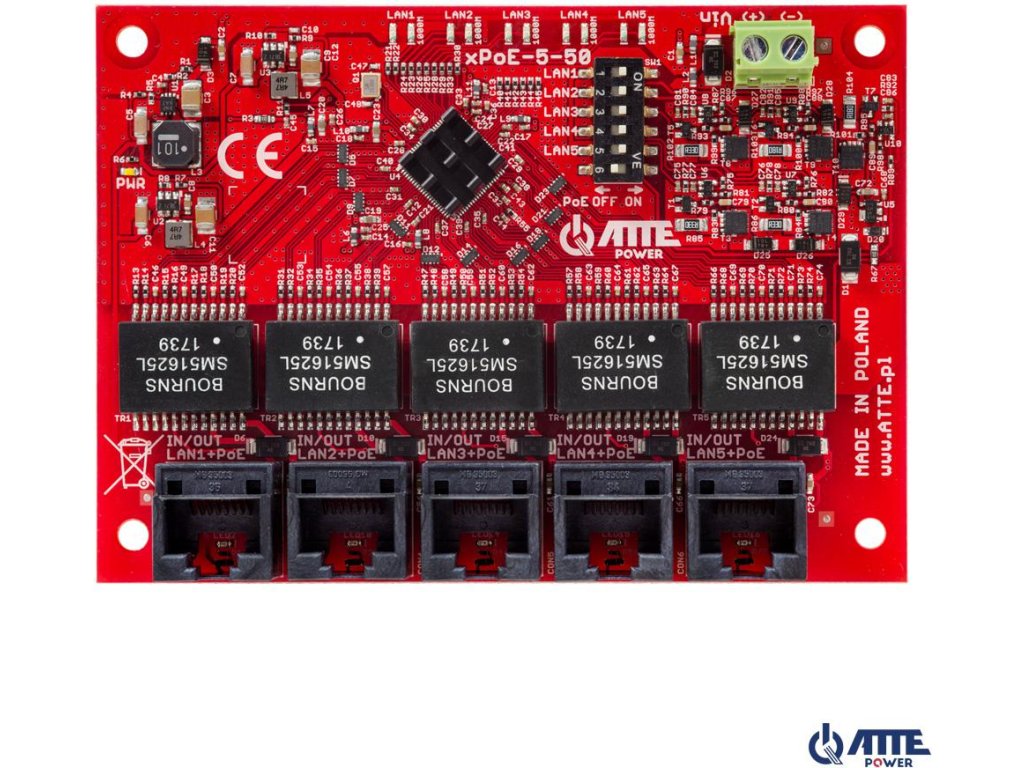

ATTE xPoE-5-50-OF 5-PORT POE SWITCH
Kód: 25945
Podrobný popis
ATTE xPoE-5-50-OF 5-PORT POE SWITCH
Kľúčové vlastnosti:
- umožňuje vytvoriť 100W PoE "zbernicu" kaskádovaním prepínačov (jeden xPoE-5-50 napája druhý)
- 5 gigabitových portov 10/100/1000 Mb/s
- napájanie PoE na všetkých pároch = zníženie úbytkov napätia (energetických strát) na zbernici PoE
- napájanie až 5 prijímačov PoE 802.3at / af / bt *
- napájanie pre všetky switche a extendery ATTE xPoE
- nezávislé elektronické poistky pre každý kanál PoE (automatický návrat)
- napájanie vybraných portov PoE je možné vypnúť
- jednoduché a rýchle uvedenie do prevádzky bez konfigurácie parametrov
- veľmi nízka spotreba energie (<2 W)
xPoE-5-50-OF bol navrhnutý na vytváranie distribuovaných systémov IP CCTV s centrálnym napájacím bodom. Jedinečný dizajn umožňuje konštrukciu autobus (vetva) napájania PoE s veľkým rozpočtom na energiu ( na 100W ) a vysokú priepustnosť ( Gigabitový Ethernet ). Elektronická ochrana výstupov PoE zabezpečuje kontinuitu prevádzky celého systému v prípade skratu alebo preťaženia jednotlivých napájacích vetiev, ako aj automatický návrat napätia po ukončení poruchy. Zariadenie sa používa v systémoch vyžadujúcich zvýšenú priepustnosť siete, ako je napríklad CCTV 4K Ultra HD.
Konštrukcia OF (Open Frame) najpohodlnejším spôsobom montáže je séria špecializovaných skriniek a montážnych dosiek ABOX, vybavená špeciálnym vzorom otvorov v mriežke 10,8 mm. To je kompatibilné s rozstupom montážnych otvorov zabudovaných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do ľubovoľnej dierovanej časti krytu alebo montážnej dosky.
Pozor!
- keďže napájanie PoE sa privádza do všetkých krútených párov, je potrebné venovať osobitnú pozornosť zabezpečeniu kompatibility prijímača. Odporúčame napájanie výlučne iné zariadenia ATTE (prepínače, extendery, adaptéry) a štandardizované prijímače PoE (802.3af/at/bt), v ktorých možno napájanie dodávať cez ľubovoľný pár a s ľubovoľnou polaritou.
- nevhodné na priame zásobovanie spotrebiteľov PASÍVNE PoE 24VDC ako sú antény WiFi (napr. Mikrotik, Ubiquiti). Na napájanie pasívnych zariadení PoE 24 VDC použite adaptér PoE ASDC-12-240-HS
- napájanie štandardných spotrebičov 802.3bt môžu byť obmedzené na konkrétne modely zariadení - potvrdenie kompatibility si vyžaduje test
Technické špecifikácie
| TECHNICKÉ ÚDAJE: | |
| Porty LAN | 5 portov RJ45 10/100/1000Mbps |
| 5 x PoE PASSIVE 35 ... 56V | |
| Funkcie prístavu 1/3 | LAN 1 ... LAN 3: |
| PoE INPUT - PASÍVNE PoE (až 72 W) - napájanie prepínača | |
| Výstup PoE - pre pasívne prijímače PoE (až 72 W@56 V), 802.3af (až 15,4 W), 802.3at (až 30 W) | |
| Kolíky PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-) | |
| Funkcie portu 2/3 | LAN4 ... LAN5: |
| PoE INPUT - PASÍVNE PoE (do 100 W) - napájanie prepínača | |
| Výstup PoE - pre pasívne prijímače PoE (do 100 W@56 V), 802.3af (do 15,4 W), 802.3at (do 30 W) | |
| Kolíky PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-) | |
| Funkcie prístavu 3/3 | CON1 Vin (-) (+): |
| NAPÁJANIE (používajte len vtedy, keď nie je napájané z portov PoE): až 7 A (392 W @ 56 V) | |
| VÝSTUPNÝ PRÍKON (pri napájaní z portov PoE): až 1,8 A (pri napájaní z LAN 4 alebo LAN 5) | |
| Napájacie napätie | 35 ... 56 VDC |
| Výstupné napätie pre zariadenia PoE | Vout = Vin |
| Zabezpečenie prístavu | LAN 1 ... LAN 5, Vin |
| Prepäťová ochrana | |
| LAN 1 ... LAN 3: | |
| Ochrana proti skratu 1,3 A s automatickým návratom | |
| LAN 4 ... LAN5: | |
| Ochrana proti skratu 1,8 A s automatickým návratom | |
| Signalizácia prevádzky | LED PWR (biela) - prítomnosť napájania |
| LED na konektoroch RJ45 LAN 1 ... LAN 5 (červená) - prítomnosť napájania PoE na porte | |
| LED LAN 1 ... LAN 5 - prepojenie a prenos na porte, prepojenie 1000 Mb/s (pre gigabitové pripojenie) | |
| Riadenie napájania na portoch | Prepínač PoE ON/OFF - polohy 1 ... 5 (LAN 1 ... LAN 5) |
| PoE OFF na porte - prepínač v polohe OFF (LED dióda na porte je vypnutá) | |
| PoE zapnuté na porte - prepínač v polohe ON (LED dióda na porte svieti) | |
| Konštrukcia bývania | Žiadne - zabudovaný modul |
| Montáž | Zásuvné dištančné zátky, montážne otvory v mriežke 10,8 mm |
| Prevádzková teplota | -25°C...+65°C |
| Rozmery | 108 x 77 x 20 mm |
| Hmotnosť | 0,054 kg |
Dodatočné parametre
| Kategória: | PoE Switche |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.05 kg |
| EAN: | 5902143691099 |
| Počet portov: | 5 |
| Podpora PoE: | Áno |
