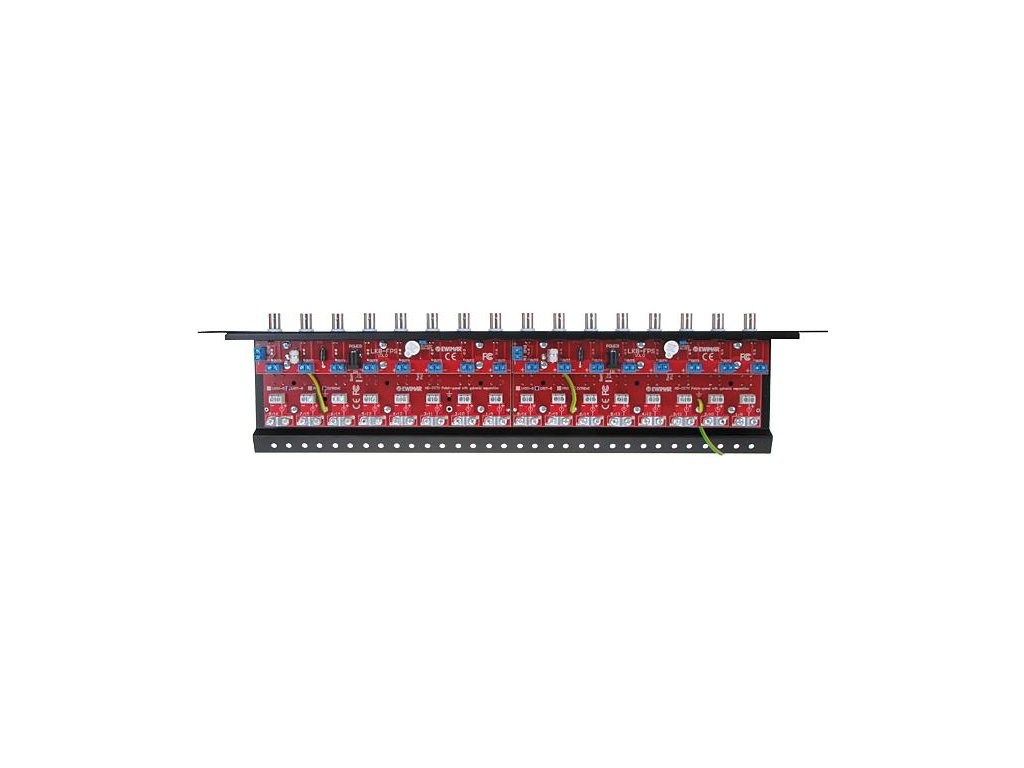

EWIMAR LHST-16R-EXT-FPS 16-kanálový, oddelený UTP prevodník pre AHD, HD-CVI, HD-TVI s prepäťovou ochranou a distribúciou napájania
Kód: 16444
Garancia doručenia
nepoškodeného tovaru
Overený obchod
Viac než 1000 zákazníkov nás doporučuje na základe recenzií
Vlastné sklady
Viac ako 1 500 000 produktov na našich skladoch
Podrobný popis
LHST-16R-EXT-FPS je 16-kanálový inštalačný a ochranný panel, montovaný do 19" stojana, integrovaný s vysokokvalitnými prevodníkmi (transformátormi) pre kábel UTP. Je určený pre inštalácie CCTV s vysokým rozlíšením založené na štandardoch HD-CVI, AHD a HD-TVI. Je to multifunkčné zariadenie, ktoré uľahčuje pripojenie a pokládku veľkého množstva koaxiálnych káblov a chráni inštaláciu pred účinkami prepätia a blesku.
Distribútor energie - voliteľne namontovaná doskaFPS dodáva jednotlivým kamerám individuálne napájanie prostredníctvom samostatných automatických poistiekTým sa systém CCTV chráni pred úplná neutralizácia skratovaním napájacieho vedenia v ktoromkoľvek z kanálov. Stav napájania jednotlivých kanálov signalizujú LED diódy a v prípade skratu sa navyše aktivuje zvukový signál. Takto vytvorený centrálny napájací systém možno ľahko vybaviť systémom núdzového napájania na báze vyrovnávacej napájacej jednotky. Napájací zdroj používaný s doskou FPS by mal mať prúdovú rezervu aspoň 50 % svojho menovitého odberu, aby pri skratu nedošlo k vypnutiu zdroja (to platí pre impulzné zdroje).
Organizátor káblov - uľahčuje pripojenie koaxiálnych káblov bez potreby lisovania konektorov BNC a umožňuje ich pevné a trvalé pripojenie, čím ich chráni pred stratou spojenia alebo náhodným vytiahnutím.
Prepäťová ochrana - chráni prijímacie zariadenia (DVR) pred účinkami blesku, prepätím a neoprávnenou manipuláciou. Zabudované plynové ochrany chránia inštalácie CCTV pred prepätím na zariadeniach, okrem toho je každý videoobvod chránený pred napäťovými špičkami medzi jednotlivými žilami kábla.
Galvanický oddeľovač - každý videokanál je vybavený pasívnym galvanickým oddeľovačom, ktorý oddeľuje kamery od prijímacieho zariadenia (DVR). Ide o najúčinnejšiu formu ochrany týchto zariadení pred účinkami zemných slučiek, ktoré môžu vzniknúť, ak sú inštalované na kovových konštrukciách alebo napájané z rôznych zdrojov prúdu. Efekt zemnej slučky spôsobuje viditeľné rušenie obrazu a v extrémnych prípadoch vedie k poškodeniu kamier alebo rekordérov. Pri údere blesku vzniká aj veľký prúdový impulz zemnej slučky a galvanický oddeľovač účinne znižuje riziko poškodenia.
Pasívny konvertor krútenej dvojlinky - zabudovaný vysokokvalitný prevodník UTP zodpovedá impedancii koaxiálneho kábla 75 Ohm. Prenos HD videosignálu prostredníctvom krútenej dvojlinky znižuje náklady na inštaláciu CCTV bez zjavnej straty kvality obrazu. Panel je kompatibilný s jednoduchými pasívnymi 1-kanálovými meničmi TR-1F-HD, ktoré sú k dispozícii od spoločnosti Ewimar, ako aj s modelmi vybavenými účinnými prepäťovými ochranami: HDT-1F-PRO a HDT-1F-EXT, ako aj s viackanálovými panelmi radu LHD a FKT-HD.
Zabudované poistky MOSFET - wysokú účinnosť prepäťovej ochrany dopĺňajú inovatívne poistky MOSFET, ktoré odpojujú vstupný obvodpri 1μS pri prekročení prípustného rázového prúdu o 1 mA. Chránia tlmivky zabudovaných oddeľovačov pred poškodením v dôsledku toku vysokých prúdov (skrat na napájacom vedení, vysoké hodnoty prepätia) - po skončení nebezpečenstva sa pripojenie obnoví aj v rámci1μS.
Pripojovací patch panel - všetky videosignály prechádzajúce cez LHST sú vyvedené cez vysokokvalitné zásuvky BNC. Pripojenie k prijímacím zariadeniam (DVR) sa vykonáva pomocou patch-šnúr BNC, ktoré umožňujú jednoduché prepínanie zdroja signálu medzi jednotlivými videokanálmi. Na zabezpečenie odolných a stabilných pripojení sa odporúča používať vysokokvalitné prepojovacie káble - dostupné aj od spoločnosti Ewimar.
Distribútor energie - voliteľne namontovaná doskaFPS dodáva jednotlivým kamerám individuálne napájanie prostredníctvom samostatných automatických poistiekTým sa systém CCTV chráni pred úplná neutralizácia skratovaním napájacieho vedenia v ktoromkoľvek z kanálov. Stav napájania jednotlivých kanálov signalizujú LED diódy a v prípade skratu sa navyše aktivuje zvukový signál. Takto vytvorený centrálny napájací systém možno ľahko vybaviť systémom núdzového napájania na báze vyrovnávacej napájacej jednotky. Napájací zdroj používaný s doskou FPS by mal mať prúdovú rezervu aspoň 50 % svojho menovitého odberu, aby pri skratu nedošlo k vypnutiu zdroja (to platí pre impulzné zdroje).
Organizátor káblov - uľahčuje pripojenie koaxiálnych káblov bez potreby lisovania konektorov BNC a umožňuje ich pevné a trvalé pripojenie, čím ich chráni pred stratou spojenia alebo náhodným vytiahnutím.
Prepäťová ochrana - chráni prijímacie zariadenia (DVR) pred účinkami blesku, prepätím a neoprávnenou manipuláciou. Zabudované plynové ochrany chránia inštalácie CCTV pred prepätím na zariadeniach, okrem toho je každý videoobvod chránený pred napäťovými špičkami medzi jednotlivými žilami kábla.
Galvanický oddeľovač - každý videokanál je vybavený pasívnym galvanickým oddeľovačom, ktorý oddeľuje kamery od prijímacieho zariadenia (DVR). Ide o najúčinnejšiu formu ochrany týchto zariadení pred účinkami zemných slučiek, ktoré môžu vzniknúť, ak sú inštalované na kovových konštrukciách alebo napájané z rôznych zdrojov prúdu. Efekt zemnej slučky spôsobuje viditeľné rušenie obrazu a v extrémnych prípadoch vedie k poškodeniu kamier alebo rekordérov. Pri údere blesku vzniká aj veľký prúdový impulz zemnej slučky a galvanický oddeľovač účinne znižuje riziko poškodenia.
Pasívny konvertor krútenej dvojlinky - zabudovaný vysokokvalitný prevodník UTP zodpovedá impedancii koaxiálneho kábla 75 Ohm. Prenos HD videosignálu prostredníctvom krútenej dvojlinky znižuje náklady na inštaláciu CCTV bez zjavnej straty kvality obrazu. Panel je kompatibilný s jednoduchými pasívnymi 1-kanálovými meničmi TR-1F-HD, ktoré sú k dispozícii od spoločnosti Ewimar, ako aj s modelmi vybavenými účinnými prepäťovými ochranami: HDT-1F-PRO a HDT-1F-EXT, ako aj s viackanálovými panelmi radu LHD a FKT-HD.
Zabudované poistky MOSFET - wysokú účinnosť prepäťovej ochrany dopĺňajú inovatívne poistky MOSFET, ktoré odpojujú vstupný obvodpri 1μS pri prekročení prípustného rázového prúdu o 1 mA. Chránia tlmivky zabudovaných oddeľovačov pred poškodením v dôsledku toku vysokých prúdov (skrat na napájacom vedení, vysoké hodnoty prepätia) - po skončení nebezpečenstva sa pripojenie obnoví aj v rámci1μS.
Pripojovací patch panel - všetky videosignály prechádzajúce cez LHST sú vyvedené cez vysokokvalitné zásuvky BNC. Pripojenie k prijímacím zariadeniam (DVR) sa vykonáva pomocou patch-šnúr BNC, ktoré umožňujú jednoduché prepínanie zdroja signálu medzi jednotlivými videokanálmi. Na zabezpečenie odolných a stabilných pripojení sa odporúča používať vysokokvalitné prepojovacie káble - dostupné aj od spoločnosti Ewimar.
Zjednodušená bloková schéma
Panel je možné namontovať na prednú alebo zadnú lištu skrine RACK. Pri použití uhlových držiakov LK-MOUNT je panel naklonený pod uhlom 45 stupňov, čo umožňuje ľahký prístup k zásuvkám BNC aj ku konektorom káblov vstupujúcim zo strany kamery, navyše príjemný spád káblov nespôsobuje ich poškodenie a zvyšuje odolnosť. Vďaka šikmej polohe je veľmi jednoduché namontovať viacero panelov bez obmedzenia prístupu k akýmkoľvek pripojeniam.
Poznámky k inštalácii - Panel by mal byť vždy namontovaný na strane prijímacieho zariadenia (rekordér BNC) - zásuvky BNC vždy fungujú ako video výstup - neobracajte smer signálu. Aby sa zabezpečil vysoký stupeň ochrany, uzemňovací kábel panela by mal byť pripojený k špeciálne vyhotovenému uzemňovaciemu pripojeniu alebo k tesne uzemnenému bodu vedenia PE. Treba dbať na to, aby cesta k zemi bola čo najkratšia - príliš dlhá vzdialenosť spôsobuje oneskorenú reakciu na prepätie.
| Technické špecifikácie: | |
| Počet video kanálov | 16 |
| Impedancia | 75 / 100 Ohm |
| Vstupný konektor (Line) | Skrutkové spojky s nízkymi stratami |
| Výstupný konektor (zariadenie) | Zásuvka BNC |
| Frekvenčná odozva | 50MHz |
| Tlmenie | 0,5 dB pri 1 MHz |
| Distribúcia energie | 16 kanálov napájania 12 V alebo 24 V |
| Úroveň izolácie | 800 V DC |
| Prepäťová ochrana | Plynová ochrana, transil, poistka MOSFET |
| Ochrana siete/obrazovky proti uzemneniu | 90V, 2x10kA @ 8/20uS plynový chránič |
| Ochrana od obrazovky k línii | Ochranný mostík 5V, 15A @ 8/20uS |
| Kapacita ochranného obvodu | približne. 10pF |
| Čas odozvy na prepätie | 1nS |
| Čas odozvy poistky MOSFET | 1uS |
| Prevádzková teplota | -40˚C až +60˚C |
| Rozmery | 16" / 1U rack |
Dodatočné parametre
| Kategória: | Kompletné kamerové systémy: káblové aj Wi-Fi |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.3 kg |
