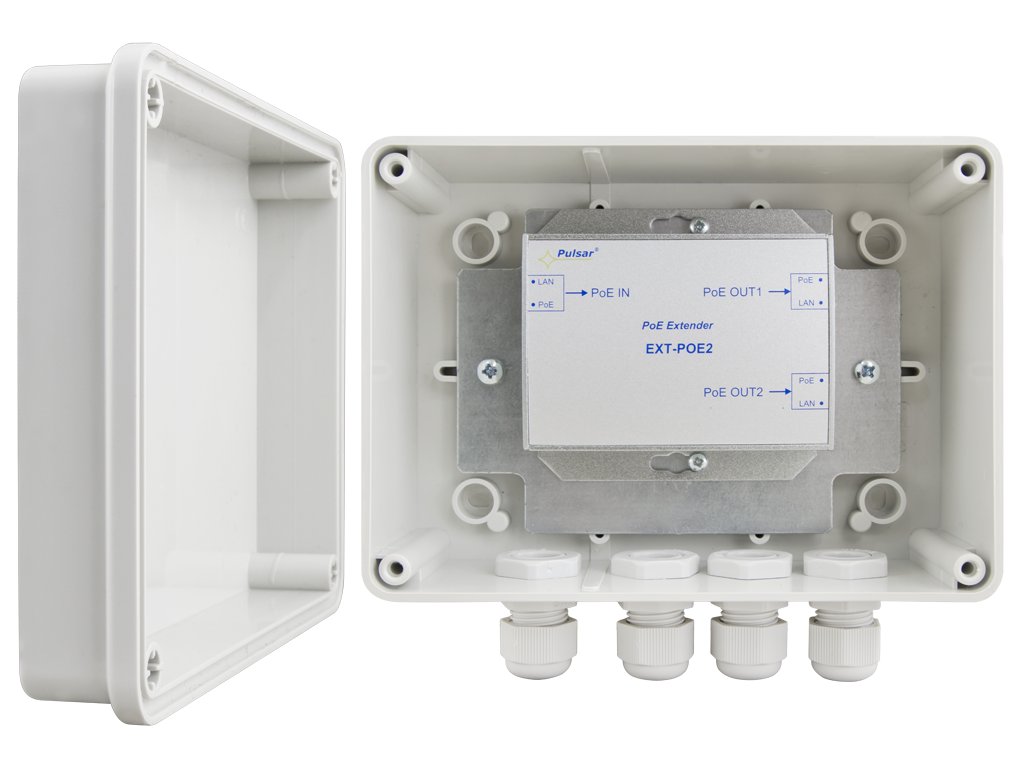

POE EXTENDER PULSAR EXT-POE2H V HERMETICKOM PUZDRE PRE 2 IP KAMERY

POE EXTENDER PULSAR EXT-POE2H V HERMETICKOM PUZDRE PRE 2 IP KAMERY

Kľúčové vlastnosti

• Použitie: Rozšírenie dosahu dátového prenosu Ethernet a napájania PoE o ďalších 100 m. Umožňuje pripojenie dvoch IP kamier PoE pomocou jedného kábla.
• Vstup PoE: PoE IN - kompatibilný s IEEE802.3af/at
• Výstupy PoE: PoE OUT1 / PoE OUT2 - kompatibilné s IEEE802.3af
• Prúd PoE OUT: 0,3A/port (max. 0,4A)
• Ochrana: OLP, SCP*
• Prevádzková teplota: -25°C÷50°C
• Rozmery: Š=158 H=118 D=77 [+/- 2 mm]
• Počet žliaz/priemer vodiča: 4 ks. / 4÷8mm
• Záruka: 1 rok
• Poznámky:
• navrhnuté pre siete 10 Mbit/s a 100 Mbit/s

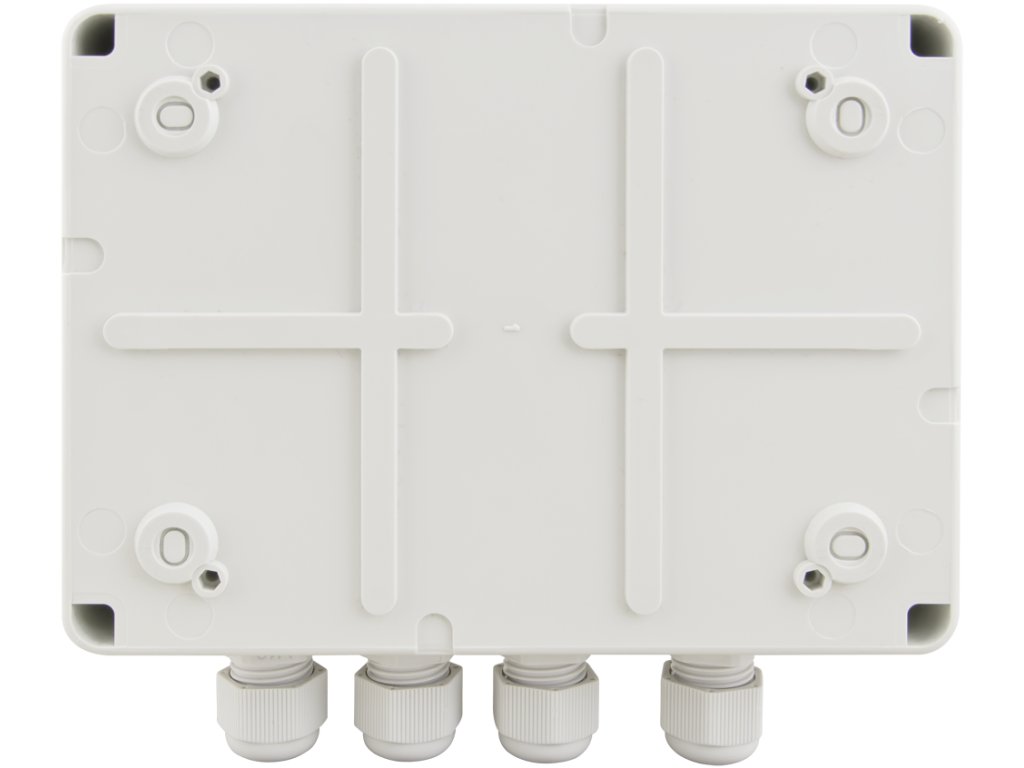

• hermetický kryt IP56, povrchová montáž, zatváranie - skrutkovanie
• možnosť montáže na stĺp (vyžaduje si voliteľný adaptér OZB1)

Účel

Extender EXT-POE2H je zariadenie určené na predĺženie prenosovej vzdialenosti napájania PoE a prenosu dát Ethernetu prostredníctvom krútenej dvojlinky UTP cat. 5 o ďalších 100 m. Extender je napájaný z prepínača PoE alebo iného zariadenia kompatibilného s PoE (vstup PoE IN). Výstupné napätie a údaje sú k dispozícii na výstupoch PoE OUT1, PoE OUT2, ku ktorým by mali byť pripojené kamery alebo iné IP zariadenia využívajúce PoE napájanie.Maximálny záťažový prúd je 0,3A/port (spolu max. 0,4A). Na prenos energie na portoch PoE OUT1,PoE OUT2 sa používajú páry 4/5 (+) 7/8(-), ktoré sa podľa normy Ethernet nepoužívajú na prenos dát (prenos dát sa uskutočňuje pomocou párov 1/2 a 3/6).

Schéma zapojenia

Technické špecifikácie

• Napájanie : V súlade so štandardom 802.3af/at (44÷57 VDC)
• Aktuálna spotreba pre vlastnú spotrebu : <30mA
• Výkon modulu : maximálny výkon 20 W.
• Výstupné napätie : V súlade so štandardom 802.3af
• Výstupný prúd : 0,3 A/port (S=0,4A max.)
• Vstupné výkonové páry : PoE IN 1/2 (+) 3/6(-) 4/5 (+) 7/8 (-)
• Výstupné výkonové páry : PoE OUT 4/5 (+) 7/8 (-)
• Ochrana proti preťaženiu : OLP
• Ochrana proti skratu : SCP 150% ÷ 200% menovitého výstupného prúdu, automatický návrat
• Optická indikácia prevádzky lED dióda LAN (žltá) - stav pripojenia LAN
• LED dióda PoE : (zelená) - prítomné napätie na vstupe/výstupe napájania
• Rozsah prevádzkových teplôt : -25ºC÷50ºC
• Vonkajšie rozmery : Š=158, V=118, D=77 [+/- 2 mm]
• Výšky žliaz : H1=25 [mm]
• Počet vývodiek/priemer kábla : 4 ks. / 4÷8mm
• Konektory : -vstup/výstup. PoE RJ45 8P8C
• Čistá/hrubá hmotnosť : 0,41 kg / 0,47 kg
• Teplota skladovania : -25ºC...+60ºC
• Vyhlásenia, CE záruka : 1 rok
