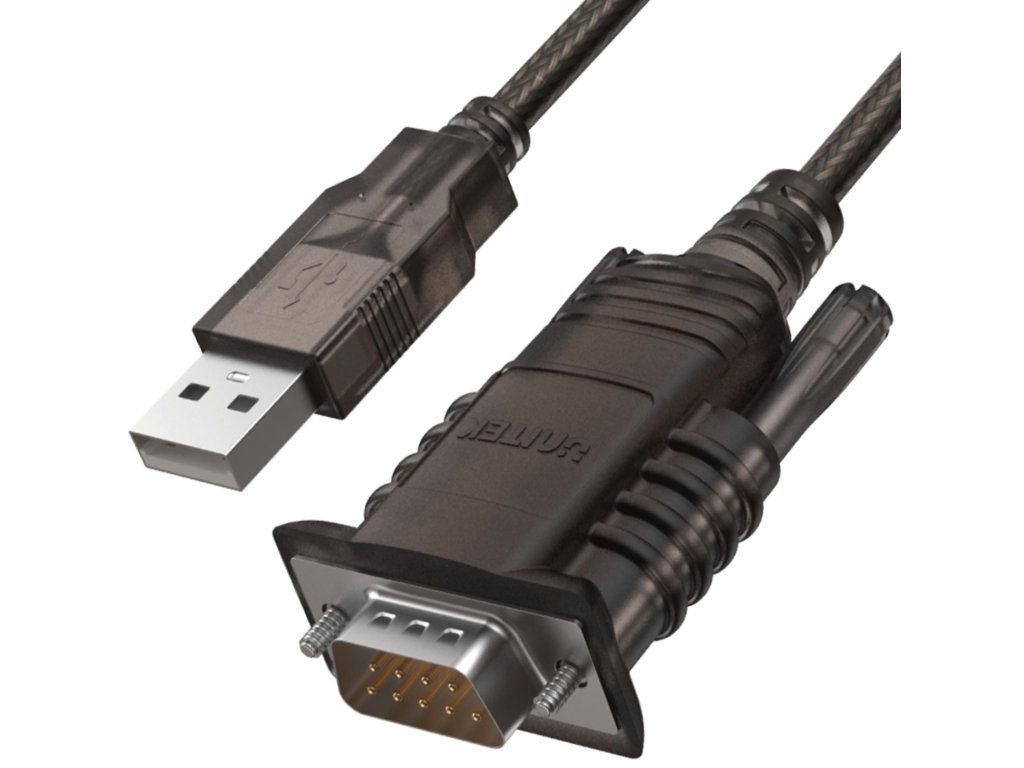

Unitek Y-108 prevodník z USB 2.0 na sériové rozhranie

Unitek Y-108 prevodník z USB 2.0 na sériové rozhranie

Adaptér z USB 2.0 na sériový portRS-232 je najjednoduchší a najlacnejší spôsob pripojenia zariadení využívajúcich zbernicu RS-232 k portu USB. Prevodník je určený najmä pre používateľov počítačov, ktoré nie sú vybavené sériovým portom, napr. inštalatérov a náročnejších individuálnych používateľov, ktorí potrebujú pripojiť zariadenia RS-232 k portu USB 2.0 počítača.

Konfigurácia ovládača

Adaptér založený na čipe FT232R, ktorý je plne konfigurovateľným prevodníkom z USB 2.0 na RS232/422/485. Charakteristickou vlastnosťou tohto zariadenia je rozsiahly konfigurovateľný systémový radič.

Kľúčové vlastnosti:

• Jeden čip rozhrania USB na asynchrónny sériový prenos údajov
• Protokol USB úplne riadený jedinou čipovou sadou
• Podpora rozhrania UART pre 7 alebo 8 dátových bitov, 1 alebo 2 stop bity a párne/ nepárne/ značkové/ medzerové/ bez paritných bitov
• Úplné hardvérové alebo softvérové ( X-On / X-Off) vyjednávanie signálu.
• Prenosové rýchlosti od 300 baudov do 3 megabudov (RS422 / RS485 na úrovni TTL) a od 300 baudov do 1 megabudu (RS232)
• 256 bajtov prijímacej vyrovnávacej pamäte a 128 bajtov vysielacej pamäte, ktoré tvoria vyrovnávaciu pamäť na zvýšenie priepustnosti údajov
• Ovládače FTDI VCP a D2XX bez licenčných poplatkov
• Zabudovaná podpora pre príznaky udalostí a podmienky prerušenia riadkov
• Nová čipová súprava USB FTDIChip-ID™
• Nové konfigurovateľné I/O kolíky CBUS
• Automatické riadenie vyrovnávacej pamäte pre aplikácie RS485
• Vysielacie a prijímacie signály pre LED
• Nové 48MHz, 24MHz, 12MHz a 6MHz hodinové výstupné signály. Možnosti pre externý MCU alebo FPGA.
• Vyrovnávacia pamäť FIFO na prenos a príjem pre vysokú priepustnosť
• Nastaviteľný časový interval vyrovnávacej pamäte
• Možnosti synchrónneho a asynchrónneho režimu bitového tresku so signálmi hradiel RD# a WR#
• Nová možnosť CBUS pre režim bitového tresku
• Integrovaná interná 1024-bitová pamäť EEPROM na ukladanie konfigurácie USB VID, PID, sériového čísla a popisu zariadenia a CBUS I/O.
• Zariadenie je naprogramované s jedinečným sériovým číslom USB
• Podpora pozastavenia a obnovenia pre USB
• Podporuje konfiguráciu napájania zo zbernice USB, vlastné napájanie
• Integrovaný prevodník úrovne 3,3 V pre vstupy/výstupy USB
• Integrovaný prevodník úrovne na UART a CBUS pre 5 V - 1,8 V
• Skutočné 5V / 3,3V / 2,8V / 1,8V výstup CMOS a vstup TTL
• Možnosť vysokého výstupného pohonu I/O pinov
• Integrované odpory USB
• Integrovaný obvod na resetovanie napájania
• Plne integrované hodiny - nie je potrebný externý oscilátor ani rezonátor
• Plne integrované filtrovanie napájania AVCC - nie je potrebný externý RC filter ani samostatné piny AVCC
• Možnosť inverzie signálu UART
• Režim hromadného prenosu USB
• Napájanie 3,3 V až 5,25 V
• Galvanické oddelenie vstupov/výstupov.
• Nízky prúd
• Nízka spotreba šírky pásma USB
• Kompatibilita s hostiteľským radičom UHCI/ OHCI/ EHCI
• Kompatibilný s USB 2.0
• Prípustný rozsah teplôt -40°C až 85°C
• Zhoda s RoHS

Podporované operačné systémy:

• Windows Server 2008 R2
• Windows 7
• Windows 7 x64
• Windows Server 2008
• Windows Server 2008 x64
• Windows Vista
• Windows Vista x64
• Windows Server 2003
• Windows Server 2003 x64
• Windows XP
• Windows XP x64
• Windows 2000
• Windows ME
• Windows 98
• Linux
• Mac OS X
• Mac OS 9
• Mac OS 8
• Windows CE.NET (verzia 4.2 a vyššia)

Obsah balenia:

• Prevodník Y-108
