BFT ATHOS KIT AC A40 pre krídlové brány

BFT ATHOS KIT AC A40

Účel

Kompletná 230 V súprava pre krídlové brány s hmotnosťou do 400 kg a dĺžkou do 4 m (pre 1 krídlo).

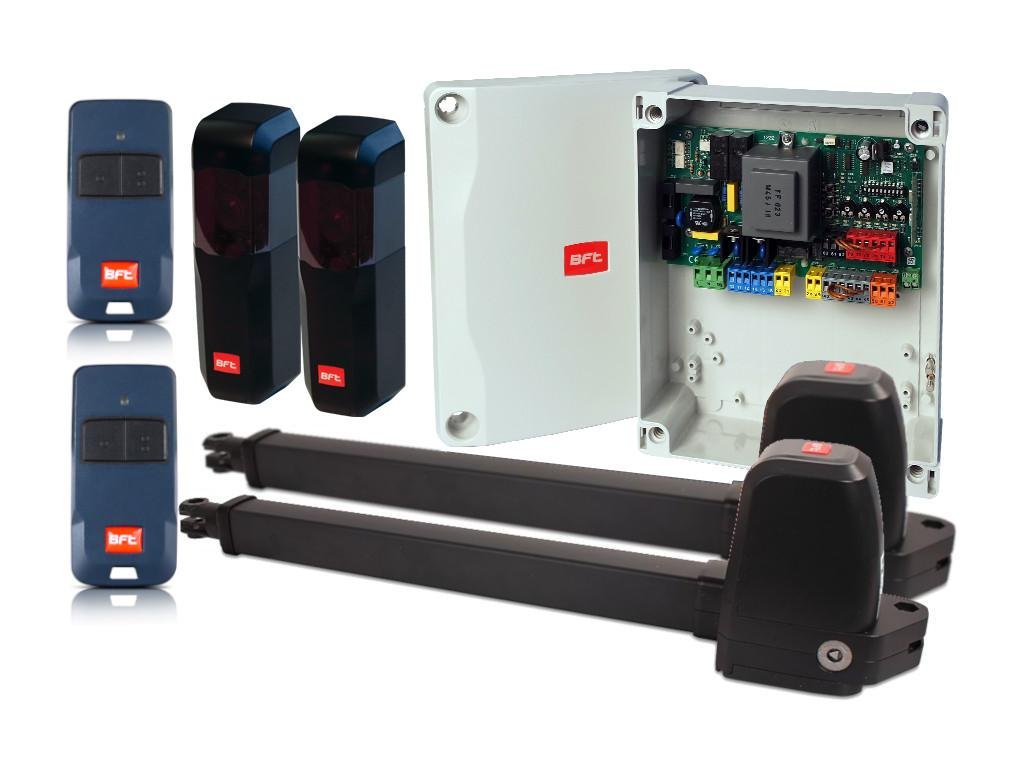

Súprava obsahuje

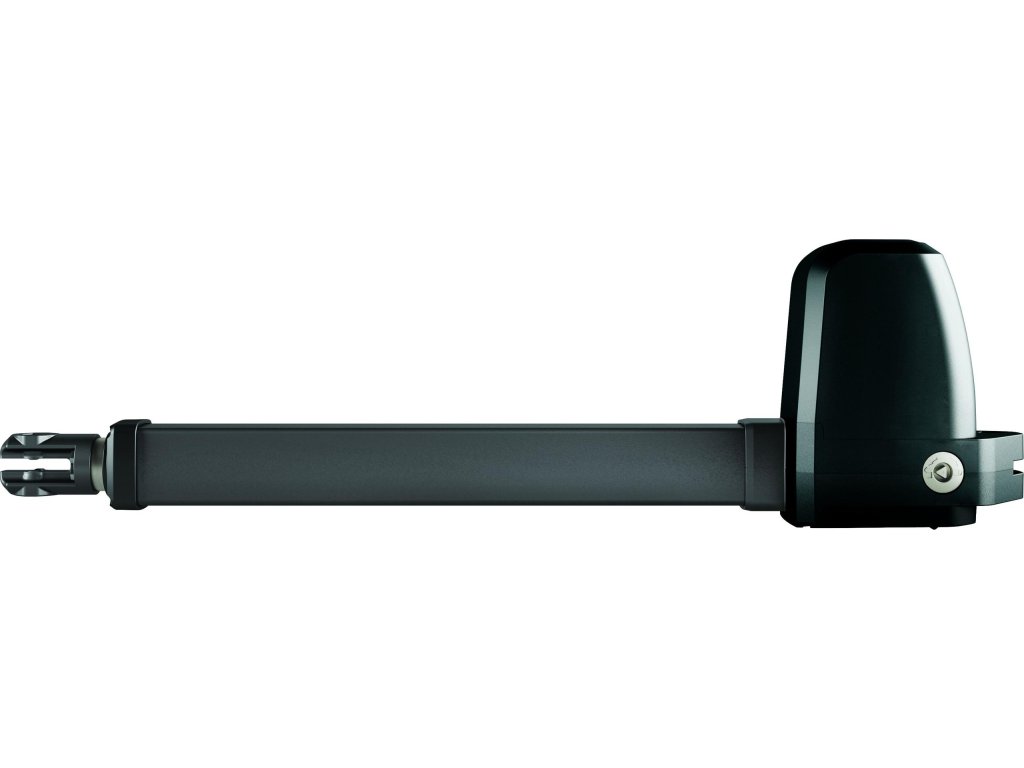

• Aktuátor ATHOS AC A40 - pravá strana
• Aktuátor ATHOS AC A40 - ľavá strana
• Riadiaca jednotka ALENA SW2
• Puzdro ovládacieho panela
• Fotobunky COMPACTA A20-180
• 2 ks diaľkových ovládačov Mitto B2
• Sada montážneho príslušenstva (držiaky, skrutky atď.)

Kľúčové vlastnosti

• Pohony pre obytné krídlové brány,
• Súprava pre brány s hmotnosťou krídla do 400 kg a dĺžkou do 4 metrov.
• Motor dodávaný s napätím 230 V
• Uvoľnenie na kľúč
• Amperometrická funkcia detekcie prekážok
• Frekvencia používania - až 60 cyklov za deň

Popis

Automatická súprava pre dvojkrídlové brány pre dĺžku krídla 4 metre, a teda pohony ATHOS umožňujú otváranie dvojkrídlovej brány so svetlom do 8 metrov .

Pohony sú vybavené elektronickým obmedzovačom krútiaceho momentu. Musí sa ovládať prostredníctvom špeciálnej riadiacej jednotky ALENA. Pohon je vybavený systémom detekcie prekážok, ktorý spĺňa normy EN12453 a EN 12445 Vyžadujú sa mechanické nárazníky.

Vďaka svojej konštrukcii zloženej z hliníkového tlakového odliatku a vysokokvalitných materiálov, ako sú šnekové prevody a bronzové šnekové prevody, pohony Athos zaručujú maximálnu pevnosť, spoľahlivosť a životnosť. Motor je samočinne uzamykateľný: núdzové otvorenie je vždy jednoduché vďaka trojuholníkovému systému odomykania (patentovaný kľúč). O bezpečnosť sa stará nastaviteľná elektrická spojka (regulácia napätia). Motor je chránený tepelným spínačom proti preťaženiu.

Ovládacia jednotka ALENA SW2 má odnímateľné farebné a očíslované svorkovnice, integrovaný dvojkanálový rádiový prijímač pre 63 diaľkových ovládačov a funkciu rádiovo ovládanej brány.

Technické špecifikácie

• Napájanie : 230V +/- 10% 50Hz
• Motor : 230V
• Absorbovaný výkon : 280W
• Maximálna dĺžka listu : 4m
• Maximálna hmotnosť listu: 400 kg
• Užitočný pracovný ťah : 400 mm
• Maximálny uhol otvorenia: 110 stupňov
• Otváracia doba: 16 sekúnd.
• Detekcia prekážok : ÁNO
• Typ detekcie prekážok : elektronika
• Koncové spínače : žiadne
• Spomalenia: ÁNO, pri otváraní a zatváraní (nastaviteľné)
• Zámok: mechanické
• Odomknutie: trojuholníkový kľúč
• Reakcia na prekážku elektrická spojka
• Prevádzková teplota od -20 C do +55 C
• Stupeň ochrany : IP 54
• Mazanie prevodovky : tuk
• Spôsob použitia : 60 cyklov za deň
• Hmotnosť pohonu : 7,3 kg
• Prihláška na pracovné miesta : murivo alebo kov
• Riadiaca jednotka : Alena SW2

Príklad použitia a rozmery
