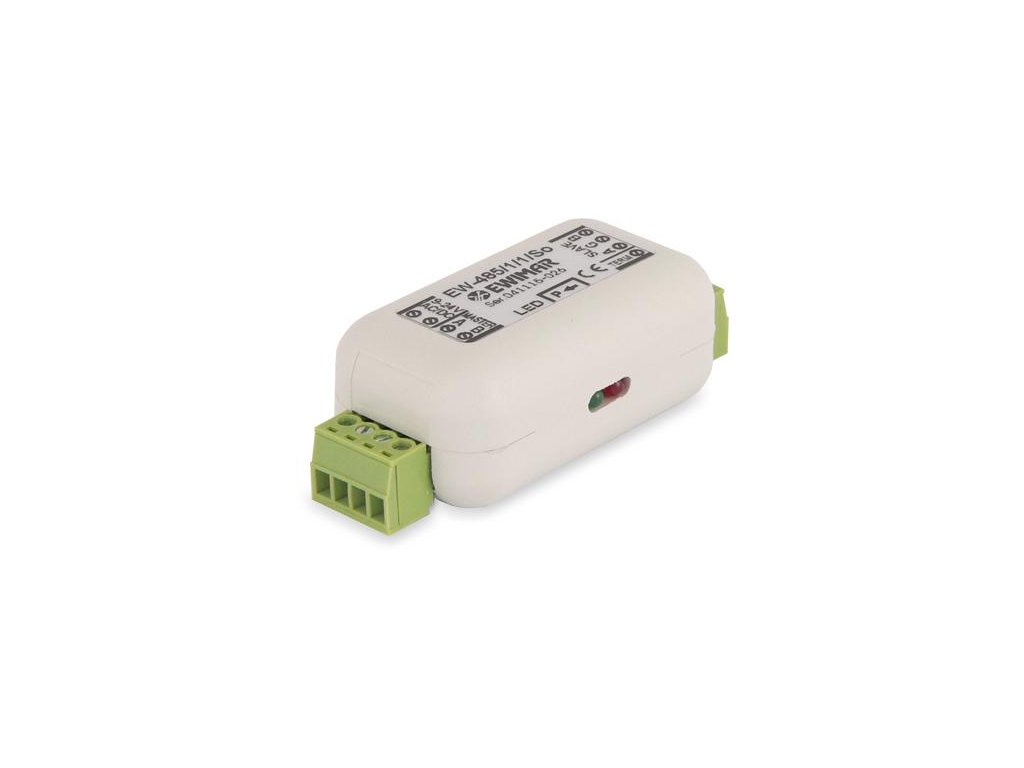

eWIMAR EW-485/1/1/So 1-cestný oddeľovač RS-485
Kód: 16422
Garancia doručenia
nepoškodeného tovaru
Overený obchod
Viac než 1000 zákazníkov nás doporučuje na základe recenzií
Vlastné sklady
Viac ako 1 500 000 produktov na našich skladoch
Podrobný popis
Zariadenie je určené na oddelenie zberníc RS-485, kde existujú rozdiely potenciálov, ktoré môžu spôsobiť nestabilitu prenosu a časté poškodenie vysielačov linky RS485.
Môže sa použiť pre systémy, kde je prenos jednosmerný - CCTV kamery, automatizačné pohony atď. Optické oddelenie s maximálnou izoláciou 1 kV a 600 W napäťovou ochranou je dostatočné na ochranu zariadení zbernice pred indukciou napäťových impulzov a skokov potenciálnych rozdielov.
Odnímateľné konektory a veľmi malé rozmery uľahčujú inštaláciu a servis.
EW-485/1/1/So by sa mal vždy používať na prijímacej strane zbernice (na prijímačoch). Je to určené optickým oddelením iba strany označenej SLAVE. Strana MASTER je vždy galvanicky pripojená k napájaniu a v prípade zmeny miesta inštalácie sa stráca vlastnosť oddelenia a hrozí poškodenie oddeľovača alebo spolupracujúcich zariadení. Ak je potrebné použiť zariadenie na vysielacej strane, mal by sa použiť dvojcestný oddeľovač EW-485/1/2/So
Správne zapojenie je znázornené na obrázkoch nižšie.
Správne zapojenie je znázornené na obrázkoch nižšie.
| Parameter | Hodnota |
| Počet kanálov | 1-in, 1-out |
| Počet zariadení na linke RS-485 | Štandardne až 32 zariadení |
| Prenosová rýchlosť | 300bit ~ 1Mbit |
| Spôsob prevádzky | 1-cestný, Slave -> Master |
| Galvanické oddelenie | 1kV DC |
| Prepäťová ochrana | 600 W - iba strana SLAVE a napájací zdroj |
| Konektory | skrutka, odnímateľná |
| Signalizácia LED | Napájanie, prenos |
| Napájanie | 9 ~ 24 V DC/AC |
| Aktuálna spotreba | max. 50 mA pri 12 V DC |
| Bývanie | Voľne stojace |
| Únik | IP40 |
| Rozmery | 74 x 32 x 25 (mm) s konektormi |
| Prevádzková teplota | -20°C ~ 60°C |
Dodatočné parametre
| Kategória: | Video oddeľovače |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.3 kg |
