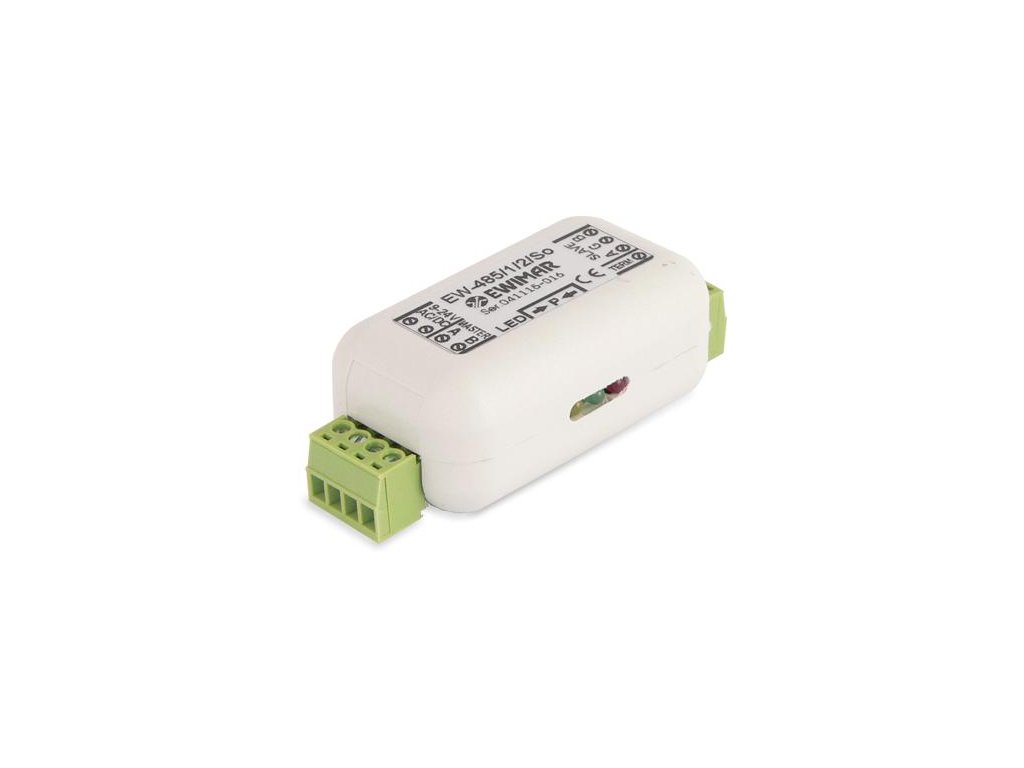

EWIMAR EW-485/1/2/So Obojsmerný opakovač RS-485
Kód: 16298
Garancia doručenia
nepoškodeného tovaru
Overený obchod
Viac než 1000 zákazníkov nás doporučuje na základe recenzií
Vlastné sklady
Viac ako 1 500 000 produktov na našich skladoch
Podrobný popis
Zariadenie je navrhnuté tak, aby súčasne zdvojnásobilo dĺžku zbernice a oddelilo jednotlivé zariadenia od seba. Používa sa v systémoch kontroly prístupu, uzavretých televíznych okruhoch, poplašných systémoch, priemyselnej automatizácii a mnohých ďalších aplikáciách, kde sa vyžaduje obojsmerný prenos. Poskytuje vynikajúcu ochranu pred poškodením inštalovaných zariadení v dôsledku náhlych skokov v rozdieloch potenciálov, prepätí a bleskov
Vyznačuje sa úplným prenosom dátových paketov v oboch smeroch (half duplex), v rozsahu prenosových rýchlostí od 300 baudov do 1 000 kilo baudov s veľmi rýchlym uvoľnením prenosových liniek na konci prenosu.
Všestrannosť zariadenia sa zvýšila použitím širokého rozsahu napájania od 9 do 24 V pre jednosmerné aj striedavé napätie
EW-485/1/2/So by sa mal vždy používať na prijímacej strane zbernice (na prijímačoch). Je to určené optickým oddelením iba strany označenej SLAVE. Strana MASTER je vždy galvanicky pripojená k napájaniu a v prípade zmeny miesta inštalácie sa stráca vlastnosť oddelenia a hrozí poškodenie oddeľovača alebo súvisiaceho zariadenia.
Použité najmodernejšie linkové vysielače RS-485 umožňujú pripojenie až 128 bodov v jednej sieti pomocou nízkoimpedančných vysielačov v spolupracujúcich zariadeniach.
Správne zapojenie je znázornené na obrázkoch nižšie.
Technické špecifikácie:
| Parameter | Hodnota |
| Počet kanálov | 1 vstup/výstup + 1 vstup/výstup |
| Počet zariadení na linke RS-485 | Štandardne až do 128 zariadení |
| Prenosová rýchlosť | 300bit ~ 1Mbit (10Mbit na požiadanie) |
| Spôsob prevádzky | 2-cestný, Slave <-> Master |
| Galvanické oddelenie | 1kV DC |
| Prepäťová ochrana | 600 W - iba strana SLAVE a napájací zdroj |
| Konektory | skrutka, odnímateľná |
| Signalizácia LED | Výkon, vysielanie/prijímanie |
| Napájanie | 9 ~ 24 V DC/AC |
| Aktuálna spotreba | max. 50 mA pri 12 V DC |
| Bývanie | Voľne stojace |
| Únik | IP40 |
| Rozmery | 74 x 32 x 25 (mm) s konektormi |
| Prevádzková teplota | -20°C ~ 60°C |
Dodatočné parametre
| Kategória: | Kompletné kamerové systémy: káblové aj Wi-Fi |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.3 kg |
