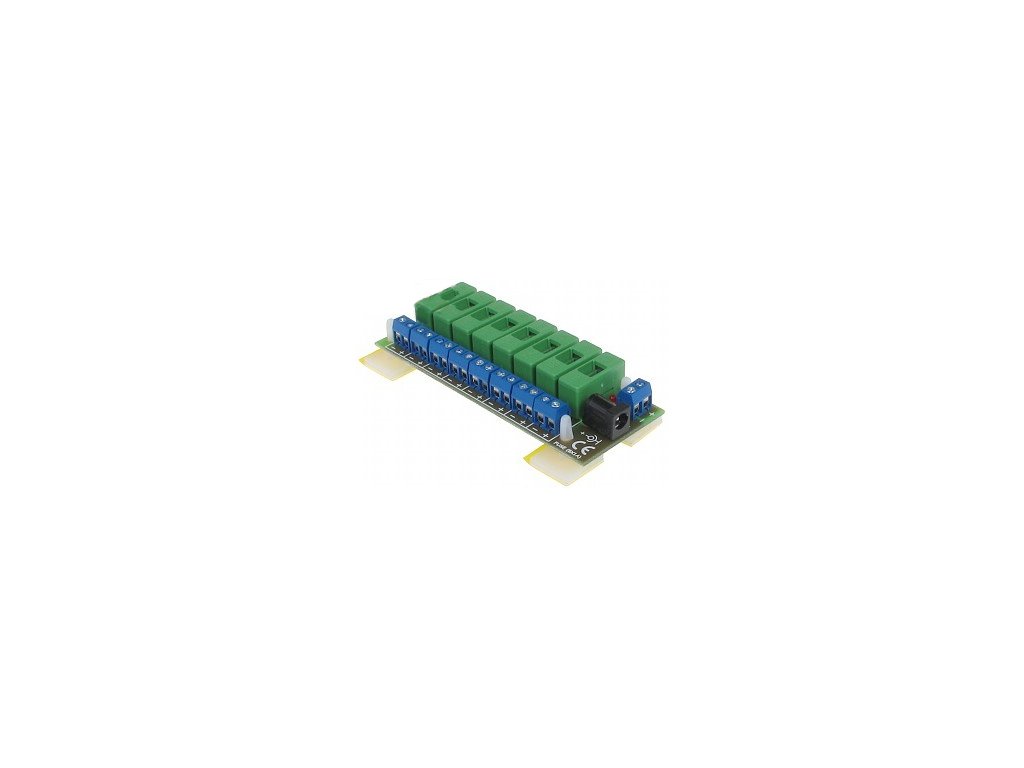

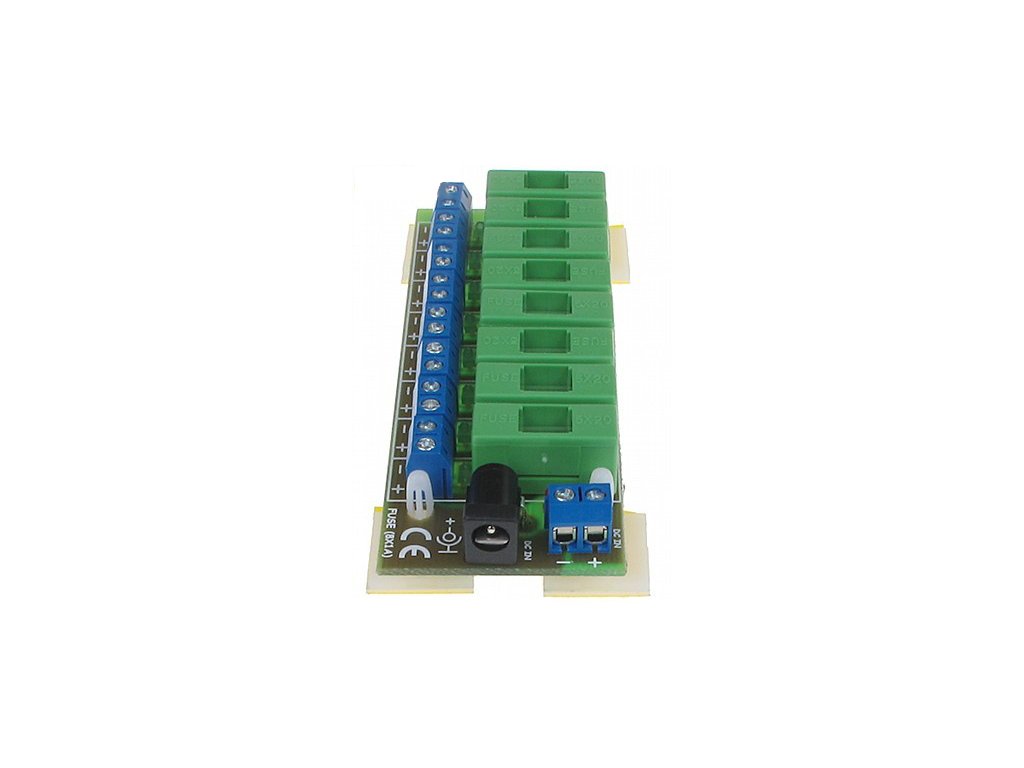

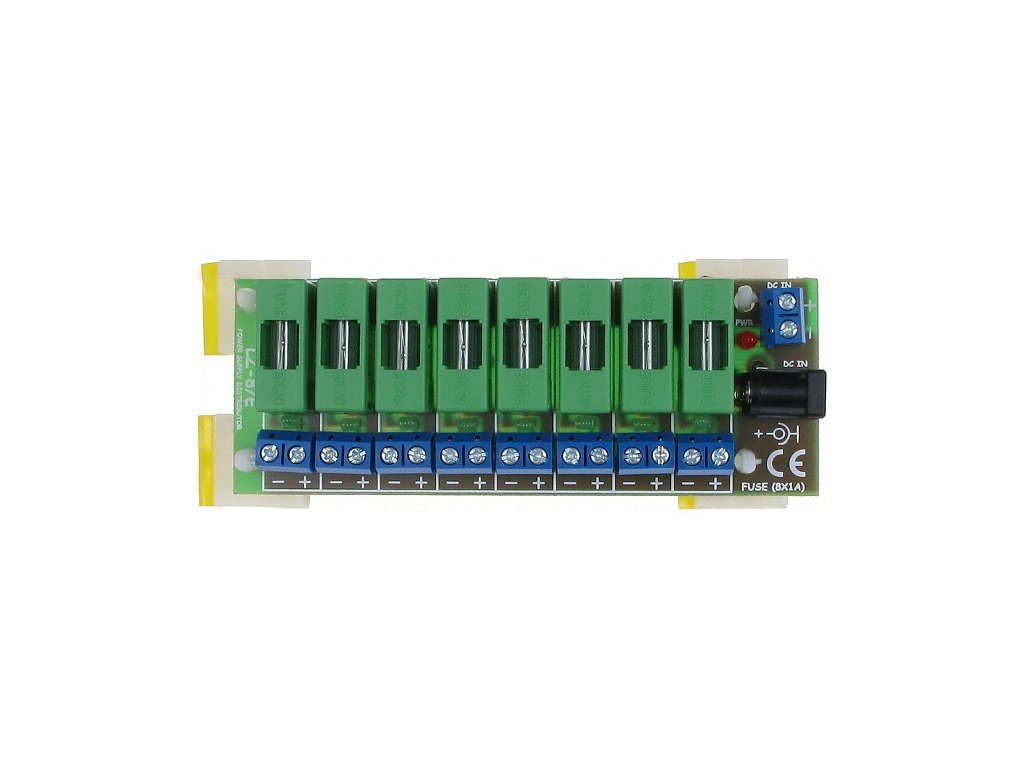

NAPÁJACÍ KONEKTOR LZ-8/E

ROZDEĽOVAČ NAPÁJANIA (KONEKTOR)
LZ-8/E
8-násobný, 8 x 1A, MAX 8A

POPIS

LZ-8/E je pasívne zariadenie, ktoré pomáha riadne rozvetvovať napájanie z jedného vyššieho zdroja. Prepínač rozdeľuje napájanie na 8 výstupov, z ktorých každý je chránený poistkou a má LED diódu indikujúcu prepálenie poistky (žiadne svetlo znamená, že poistka je prepálená). LZ-8/E má dve vstupné zásuvky, ktoré sú navzájom prepojené. Nezáleží na tom, do ktorého konektora je napájanie pripojené, umožňuje pripojenie buď cez konektor DC 2.1/5.5, alebo cez izolované vodiče. To umožňuje aj sériové zapojenie konektorov, napr. napájanie do zásuvky DC IN, zo svoriek kábla (DC IN), pomocou kábla WT-2.1 do druhého konektora LZ-8/E.

Zariadenie je ideálne na pripojenie napájacieho zdroja s konektorom 2,1/5,5 mm ku káblom YAP75, ktoré napájajú kamery. Kábel CCTV YAP75-0,59/3,7+2x0,5 má 2 vodiče s plochou 0,5 mm2. Teoretický odpor je 3,4 Ω/100 m. Výrobca kábla uvádza 5,5Ω/100 m. Pri napájaní kamery 12 V pomocou kábla YAP75 a za predpokladu úbytku napätia do 11 V možno napájanie posielať na vzdialenosti uvedené v tabuľke.

• M dĺžka pre R=3,4Ω/100m, dĺžka pre R=5,5Ω/100m
• 1 : 98 metrov, 60 metrov
• 6 : 22 metrov, 14 metrov

Ide teda o maximálne vzdialenosti, s ktorými môžeme napájať kamery na 12 V pomocou kábla YAP-75-0,59/3,7+2x0,5. Samolepiace dištančné podložky umožňujú jednoduchú inštaláciu dosky plošných spojov.

Nespornou výhodou použitia LZ-8/E v monitorovacích systémoch s napájaním z centrálneho bodu je dodatočná ochrana proti sabotáži. Pri absencii individuálnej ochrany pre každú prúdovú cestu stačí, aby narušiteľ spôsobil skrat v jednej kamere, a celý systém bude bez napätia.

ŠPECIFIKÁCIA

• Počet výkonových výstupov : 8
• Počet napájacích vstupov : 2
• Maximálne napájacie napätie : DC 0-24V (zvyčajne 12V)
• Maximálny napájací prúd : 8A
• Maximálny prúd na výstup : 1A
• Typ poistky : 1A/250V, 5/20 mm, oneskorené
• Typ vstupných napájacích konektorov : 2,1/5,5 mm zásuvka / káblové svorky
• Typ výstupných konektorov : Káblové svorky
• Prevádzková teplota / relatívna vlhkosť : -50°C ... 55°C / < 95%
• Rozmery (Š x V x H) / hmotnosť : 116x46x25mm / 60g
