RÁDIOVÝ PRIJÍMAČ RS-485RF/RX

RÁDIOVÝ PRIJÍMAČ NA BEZDRÔTOVÝ PRENOS DÁT
RS-485RF/RX

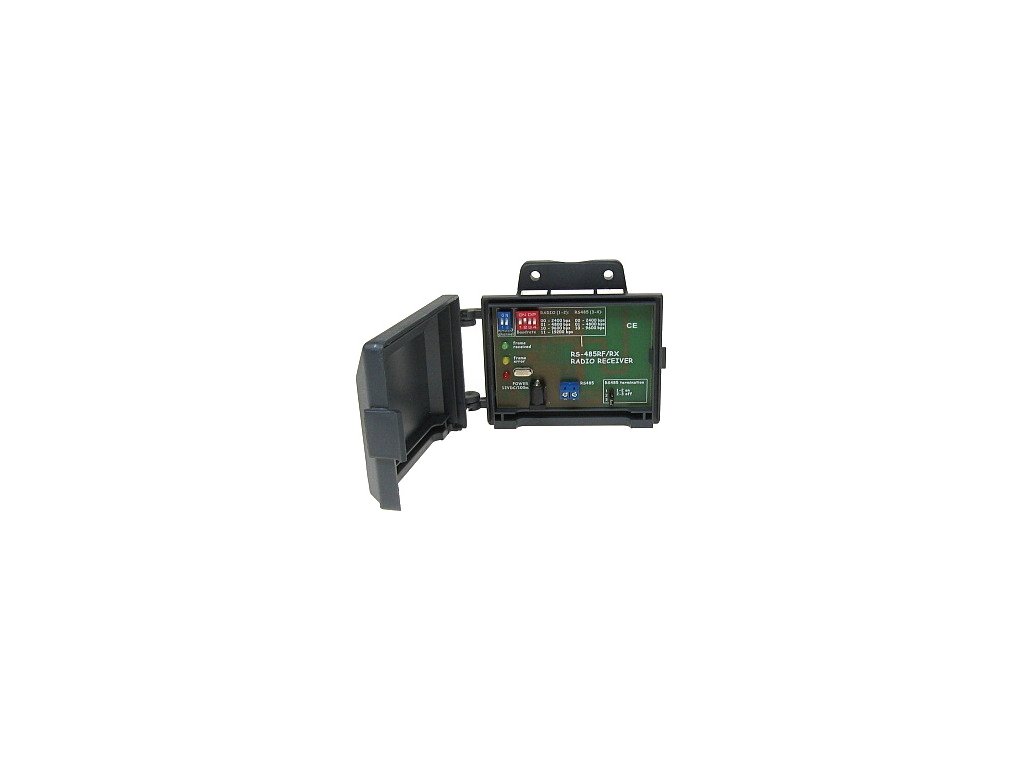

RÁDIOVÝ PRIJÍMAČ RS-485RF/RX

Zariadenie umožňuje prijímať údaje prostredníctvom rádia a ďalej ich prenášať prostredníctvom dvojvodičového média RS-485. V spolupráci s diaľkovým ovládačom RS-485RF/P umožňuje ovládanie kamier PTZ PAN/TILT/ZOOM/FOCUS, zatiaľ čo s vysielačom RS-485RF/TX umožňuje prenášať akékoľvek údaje RS-485 rýchlosťou 2400, 4800, 9600b/s. Toto pripojenie je úplne transparentné, nezáleží na tom, aké údaje alebo systém sa prenášajú.

POPIS KONTROLIEK PREVÁDZKY

• POWER - červená LED indikuje prítomnosť napájania,
• prijatý rámec - zelená LED dióda, ktorej blikanie signalizuje prijatie platného paketu z vysielača,
• frame error - žltá dióda, ktorej blikanie signalizuje príjem chybného paketu; časté blikanie tejto diódy počas prenosu signalizuje prevádzku na hranici dosahu alebo silné rušenie.

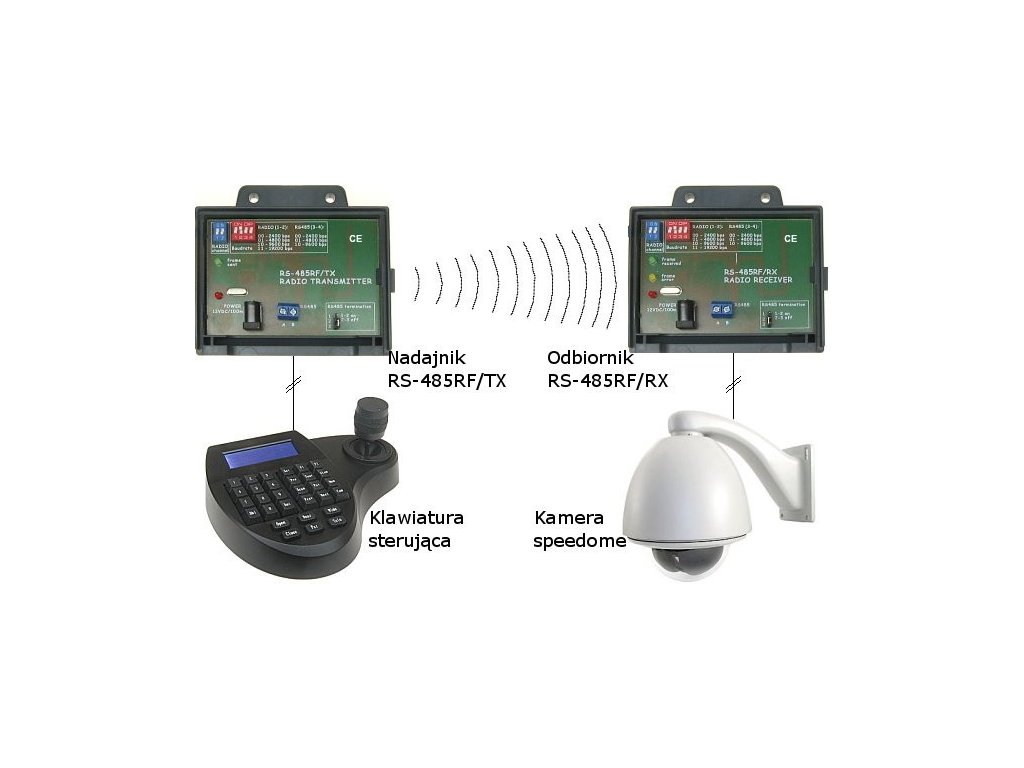

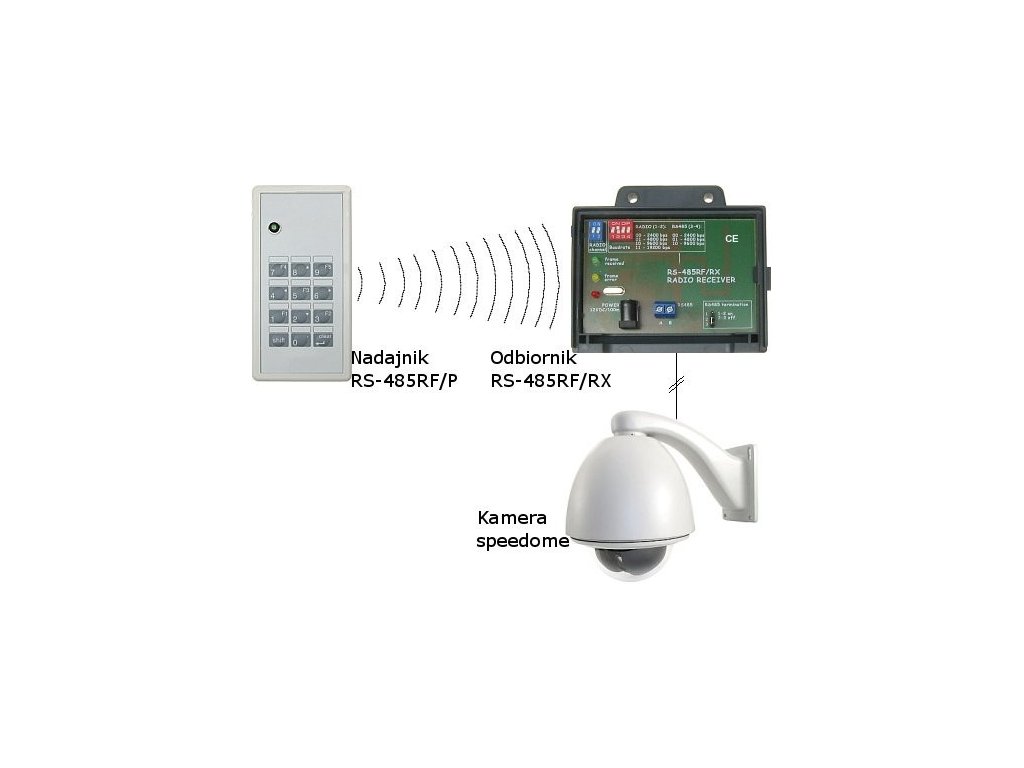

PRÍKLAD APLIKÁCIE

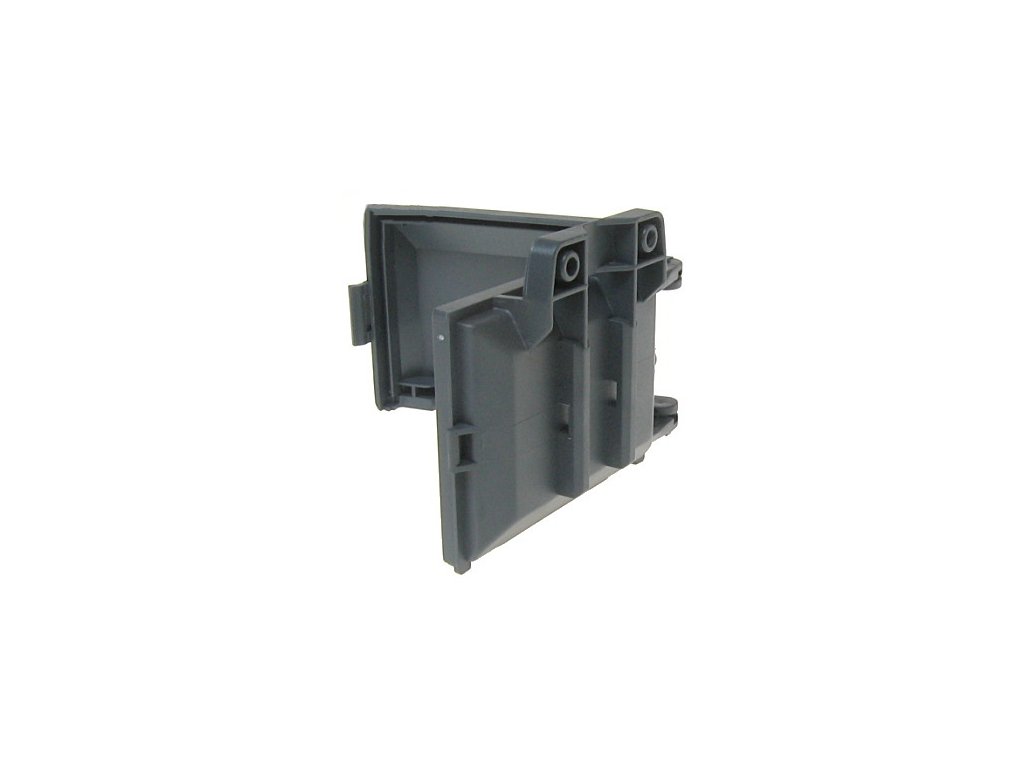

JEDNOTKU MOŽNO NAMONTOVAŤ NA STENU AJ NA STOŽIAR

TECHNICKÉ ŠPECIFIKÁCIE

• Prevádzková frekvencia : 868 MHz
• Počet kanálov : 4
• Rýchlosť rádiového prenosu : 2400,4800,9600,19200bps
• Prenosová rýchlosť RS485 : 2400,4800,9600bps
• Rozsah (pre 4800b/s) : približne 100 m vo voľnej krajine
• Napájacie napätie/prúdová spotreba : 12VDC/max. 100mA
• Rozmery a hmotnosť : 112x37x91mm, 80g

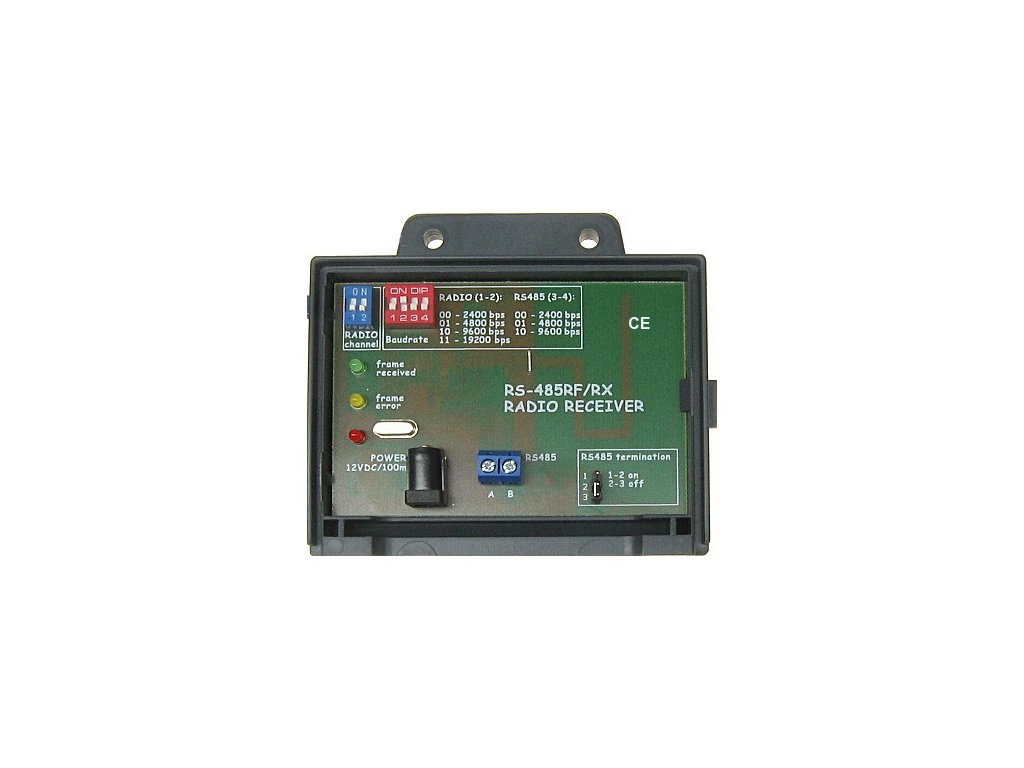

KONFIGURÁCIA PREPÍNAČA

(0 - zodpovedá dolnej polohe, 1 - zodpovedá hornej polohe):

• RADIO kanál - umožňuje nastaviť jeden zo štyroch rádiových kanálov, pričom je potrebné nastaviť rovnaký kanál pre vysielač a prijímač (00, 01, 10 alebo 11),
• RADIO baudrate - umožňuje výber rádiovej prenosovej rýchlosti, pričom maximálne pokrytie sa dosiahne pri najnižšej rýchlosti 2400b/s,
• Baudrate RS485 - umožňuje výber prenosovej rýchlosti RS485, všetky prijaté údaje sa potom odosielajú rýchlosťou určenou týmto prepínačom,
• Ukončenie RS485 - 120Ω prepojka terminátora linky.
