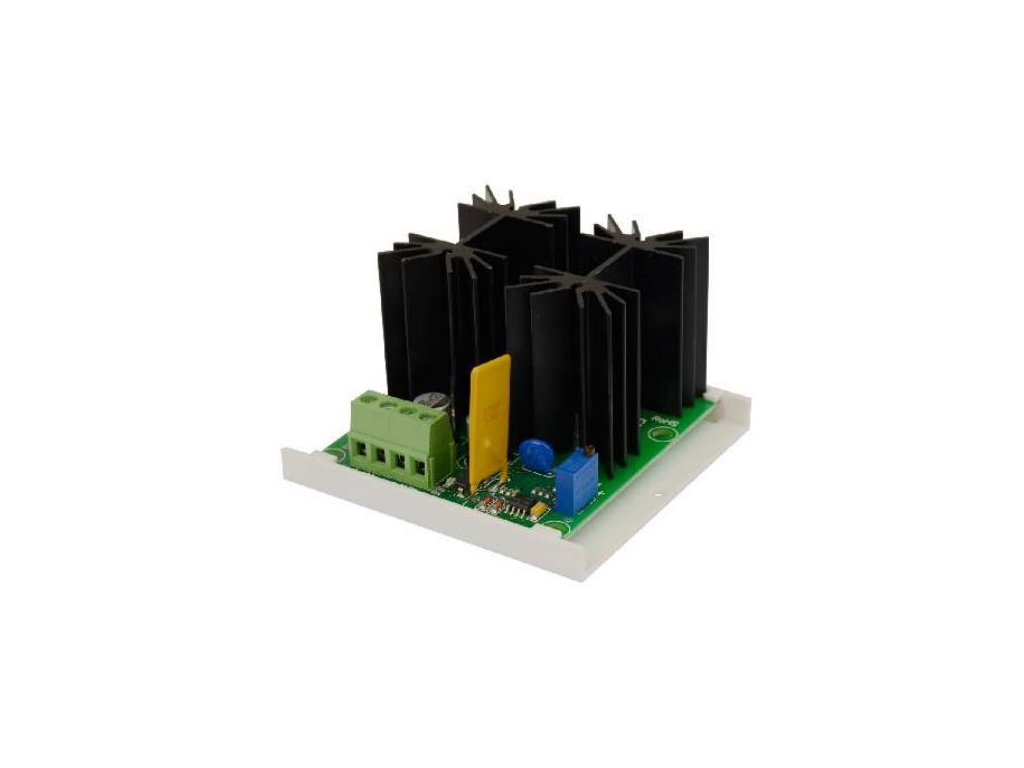

REGULÁTOR NAPÄTIA PULSAR RN500

REDUKTOR NAPÄTIA RN500

KĽÚČOVÉ FUNKCIE

• ROZSAH VÝSTUPNÉHO NAPÄTIA 11V÷Uin
• LINEÁRNA STABILIZÁCIA NAPÄTIA
• BEZPEČNOSTNÉ PRVKY: SCP, OLP
• OPTICKÁ SIGNALIZÁCIA

POPIS PRODUKTU

Redukcia napätia RN 12V/5A (RN500) sa používa na zníženie a stabilizáciu jednosmerného napätia z 12÷14 V na hodnotu 12V (11V÷U pri regulácii jednosmerného napätia). Ak vstupné napätie klesne pod prahovú hodnotu nastaveného výstupného napätia, tranzistor sa úplne otvorí a reduktor vedie bez strát (úbytok napätia ΔU<1 %). To umožňuje, aby sa energia uložená v batérii napájania plne využila pri prevádzke batérie. Redukcia RN500 v kombinácii s typickým vyrovnávacím zdrojom je určená na napájanie zariadení vyžadujúcich stabilizované napätie 10 V÷12 V DC. Je určený najmä pre systémy CCTV (kamery, infračervené osvetľovacie zariadenia), systémy kontroly prístupu KD a iné, ktoré majú zariadenia napájané napätím 12 V DC (-10 %/+5 %) a nemôžu byť napájané priamo z výstupu 13,8 V DC vyrovnávacieho zdroja.

TECHNICKÉ ŠPECIFIKÁCIE

• Napájacie napätie : max. 14V/DC (-/+5%)
• Výstupné napätie : < 12V DC nom. (+/- 0,3V)
• Rozsah nastavenia výstupného napätia : 11V÷Uin (z výroby 12V DC)
• Výkon prijímača : max. 60 W.
• Výstupný prúd : maximálne 5 A.
• Spotreba prúdu systémov modulov : max. 5 mA.
• Ochrana proti skratu SCP a preťaženiu OLP : 110% ÷ 150% výkonu regulátora - obmedzenie prúdu pomocou PTC poistky, manuálny reštart
• Dióda IN indikujúca stav jednosmerného napájania - dióda AUX indikujúca stav jednosmerného napájania na výstupe modulu : - červená - zelená
• Pracovné podmienky : Trieda prostredia II, -10°C ÷40°C
• Rozmery : 76 x 70 x 45 (ŠxVxH)
• Montáž : Montážna lišta s lepiacou páskou alebo montážne kolíky x 4 (PCB fi = 4,2 mm)
• Konektory : konektory Ф0,41÷1,63 (AWG 26-14)
• Čistá/hrubá hmotnosť 0,10 kg/0,14 kg
• Vyhlásenia, záruka cE, 2 roky od dátumu výroby

FUNKCIE

• napájacie napätie max. 14 V DC
• výstup napájania 12V DC/5A
• rozsah nastavenia výstupného napätia 11V÷Uin
• lineárna stabilizácia napätia
• bezstratové vedenie pod prahom stabilizácie
• optická signalizácia LED
• ochranné opatrenia:
  • ochrana proti skratu SCP
  • preťaženie OLP
• záruka - 2 roky od dátumu výroby

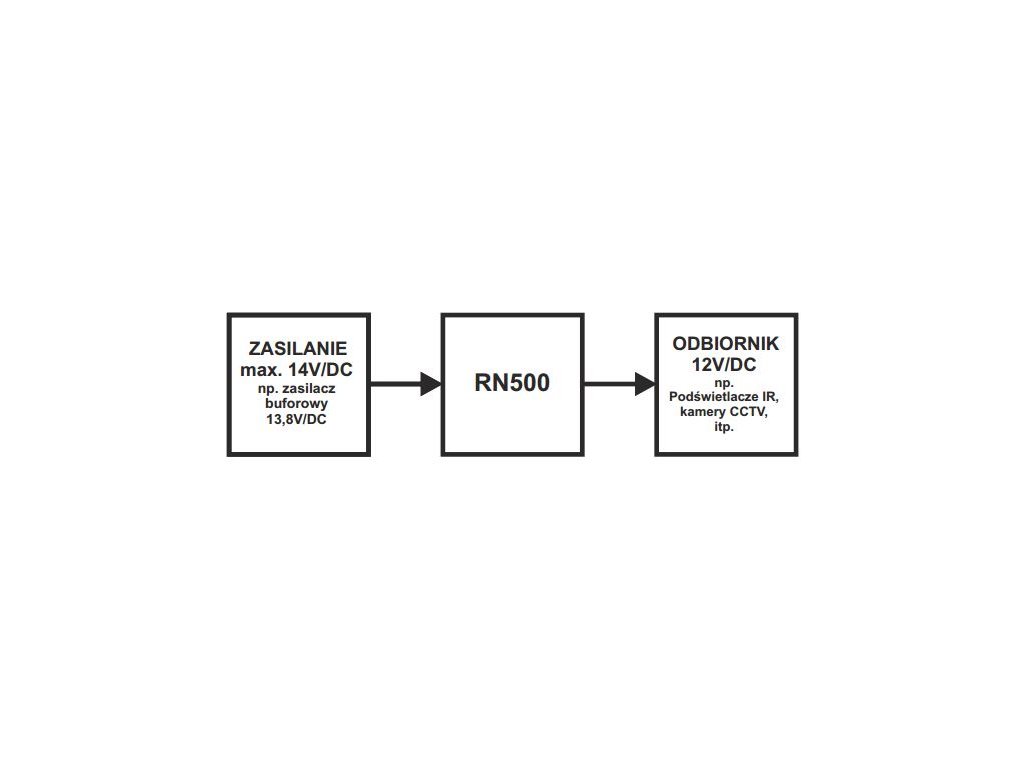

DIAGRAM ZAPOJENIA
