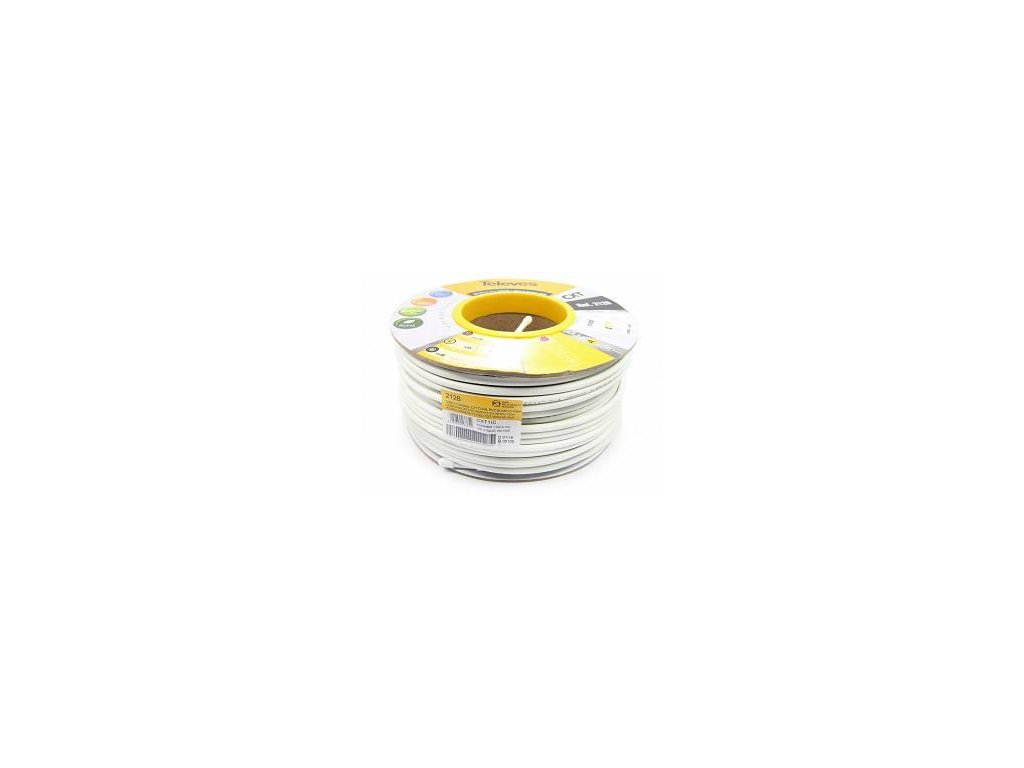

TELEVES CXT 1.02 CU 79% PVC CONCENTRIC COURSE ref. 2128 - rolka 100 m (vnútorná)

TELEVES CXT 1.0 CU 79% PVC CONCENTRIC COURSE ref. 2128 - rolka 100 m

Účel

Koaxiálny kábel RG-6 s medeným vodičom a hliníkovým opletením (Cu/Al). Vynikajúce pokrytie opletenia (79 %). Kábel 19AtC , dvojité tienenie, vonkajší plášť: LSFH.

Charakteristické znaky:

• Medená vnútorná rúrka (vodič)
• Triedne tienenie A
• Euroclass Dca-s2,d2,a1

Všeobecná charakteristika

• Vonkajší kryt LSFH, sivá farba
• Typická impedancia: 75 Ohm
• Drevená rolka: 250 m

Dvojito tienený koaxiálny kábel triedy A

Vďaka 2 vrstvám tieniacej fólie poskytujú tieto káble vysoké tienenie (vysoké pokrytie opletenia).

Jeho konštrukčné vlastnosti zabezpečujú zhodu s triedou A. Vyhovuje norme EN 50117:

• 5 - 30 MHz => TI < 5 mΩ/m
• 5 - 1000 MHz => SA > 85 dB
• 1000 - 2000 MHz => SA > 75 dB
• 2000 - 3000 MHz => SA > 65 dB

kde prenosová impedancia (TI) určuje účinnosť tienenia pri nízkych frekvenciách a útlm tienenia (SA) sa určuje medzi 30 a 3000 MHz.

Špecifikácia:

Výrobca TELEVÍZIE ref. 2128, trieda A

Trieda nehorľavosti: Eca

Použitie vnútorné

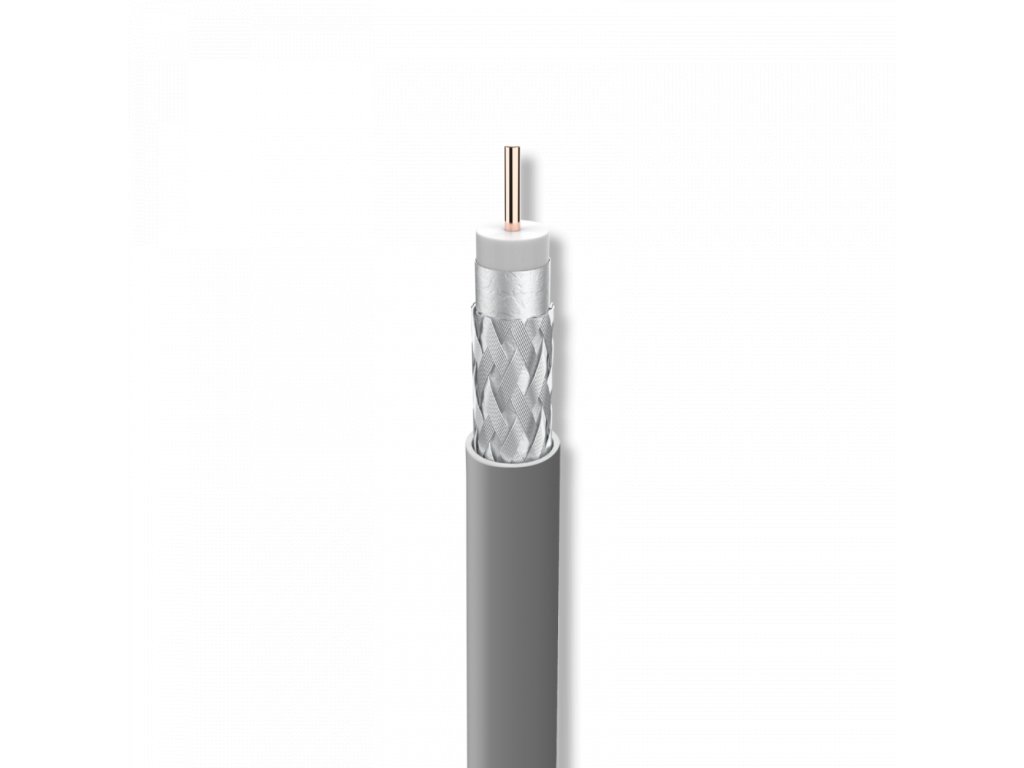

Sprievodca pre zasvätených medený drôt [CU] - Ø1,0

Dielektrikum fyzikálna pena PEE, prírodná farba - Ø4,50 Externý sprievodca:

Vnútorná fólia: hliníková fólia [ALU-PET]

Vonkajšie tienenie: opletenie z hliníkového drôtu, 79 % optické pokrytie

Kabát PVC - Ø6,5

Účinnosť tienenia > 75 dB

Koeficient šírenia -

Odolnosť voči jednosmernému prúdu:

Vnútorné vedenie: <23 Ω/km

Vonkajší vodič: <23 Ω/km

Tlmenie odrazov -

Vlnová kapacita 54 pF/m

Frekvencia:

Tlmenie:

200 MHz 0,09 dB/m

500 MHz 0,14 dB/m

800 MHz 0,19 dB/m

1000 MHz 0,21 dB/m

1350 MHz 0,25 dB/m

1750 MHz 0,29 dB/m

2050 MHz 0,32 dB/m

2300 MHz 0,35 dB/m

Súprava obsahuje

• 100 x TELEVES CXT 1.02 CU 79% PVC KONCENTRICKÝ KURZ ref. 2128 - 1m (vnútorný) 33068M1
