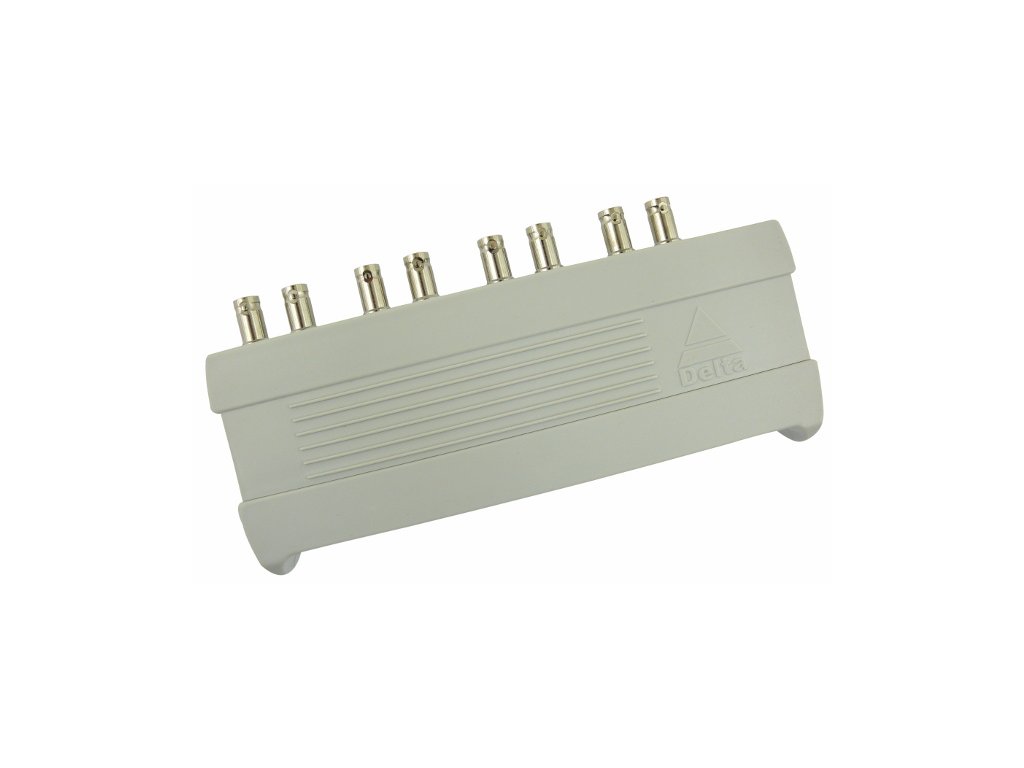

VIDEO SEPARÁTOR SV-1000/4-G

ODDEĽOVAČ VIDEA
SV-1000/4-G

POPIS OBJEKTU

SV-1000/4-G je určený na dodatočnú ochranu štyroch signálnych ciest v inštaláciách CCTV, kamier a iných zariadení, ktoré chráni pred:

• blesk
• rozdiel potenciálov medzi zariadeniami
• signálne zemné prúdy

Zariadenie eliminuje rušenie pri prenose signálu na vzdialenosť niekoľkých stoviek metrov. Po odstránení krytu možno kryt pripevniť pomocou skrutiek na stenu (nie sú súčasťou dodávky).

TECHNICKÉ ŠPECIFIKÁCIE

• Šírka pásma : 9Mhz / 1Vpp
• Typ zásuviek : 8 zásuviek BNC
• Vstupná a výstupná impedancia : 75 Ω
• Nastaviteľná výstuž : (-5) ... (+5)dB (prístup k potenciometrom po odstránení krytu)
• Galvanické oddelenie medzi vstupmi/výstupmi signálu : 1000 V (špička)
• Galvanické oddelenie medzi vstupmi a výstupmi signálu : 1000 V (špička)
• Galvanické oddelenie medzi vstupmi/výstupmi napájania a signálu : 1000 V (špička)
• Napájanie dC 12V / 300mA
• Rozmery : 213 x 36 x 93 mm
• Hmotnosť : 310 g

Eliminácia rušenia spôsobeného rozdielom potenciálov medzi zemou kamery a zemou monitora. Napätie vyplývajúce z tohto rozdielu potenciálov sa môže pridať k napätiu užitočného signálu. Ide o nízkofrekvenčné interferencie, ktoré sa prejavujú napríklad čiernymi horizontálnymi pásmi pomaly sa pohybujúcimi vertikálne.

Na úplnú ochranu všetkých zariadení pripojených k prenosovému vedeniu pred účinkami blesku by sa mala použiť nasledujúca schéma.

Galvanické oddelenie na SV-1000/4-G

Zariadenie má odnímateľné veko!
