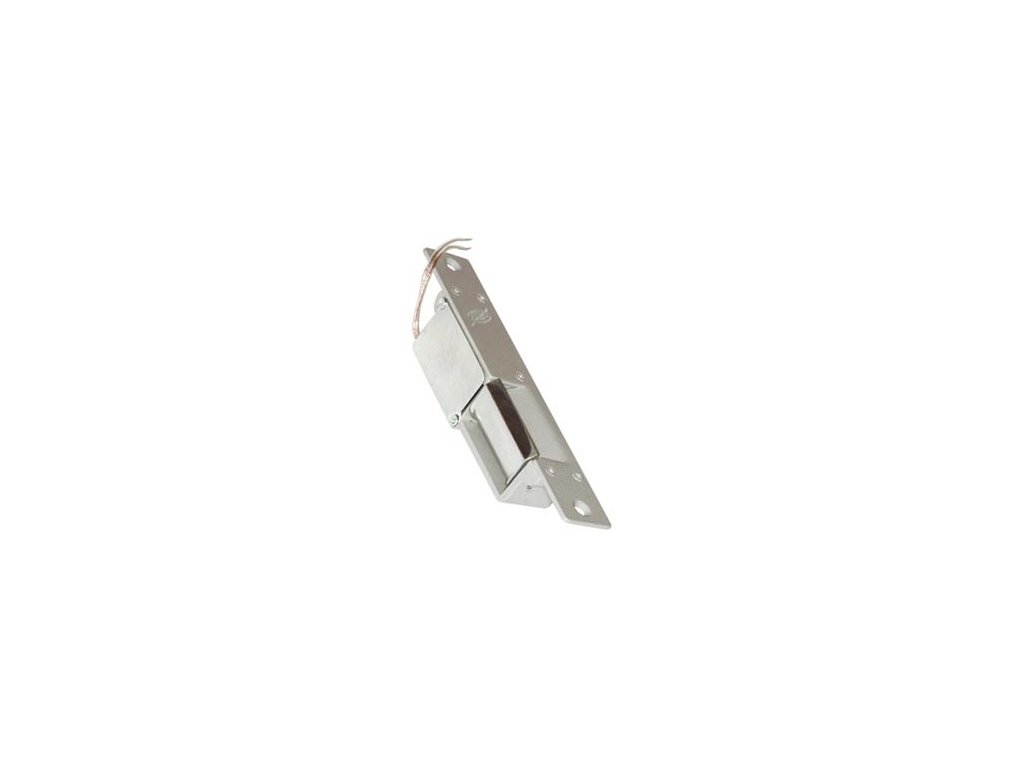

ELECTRA R2 ÚZKY PRAVOSTRANNÝ ZÁVES

ÚDERNÍK - ELEKTROMAGNETICKÝ ZÁMOK
ELECTRA R2 ÚZKA PRAVÁ
KOMPAKTNÉ: 27x33x118mm, NIE JE POTREBNÝ NÁLEP!

POPIS

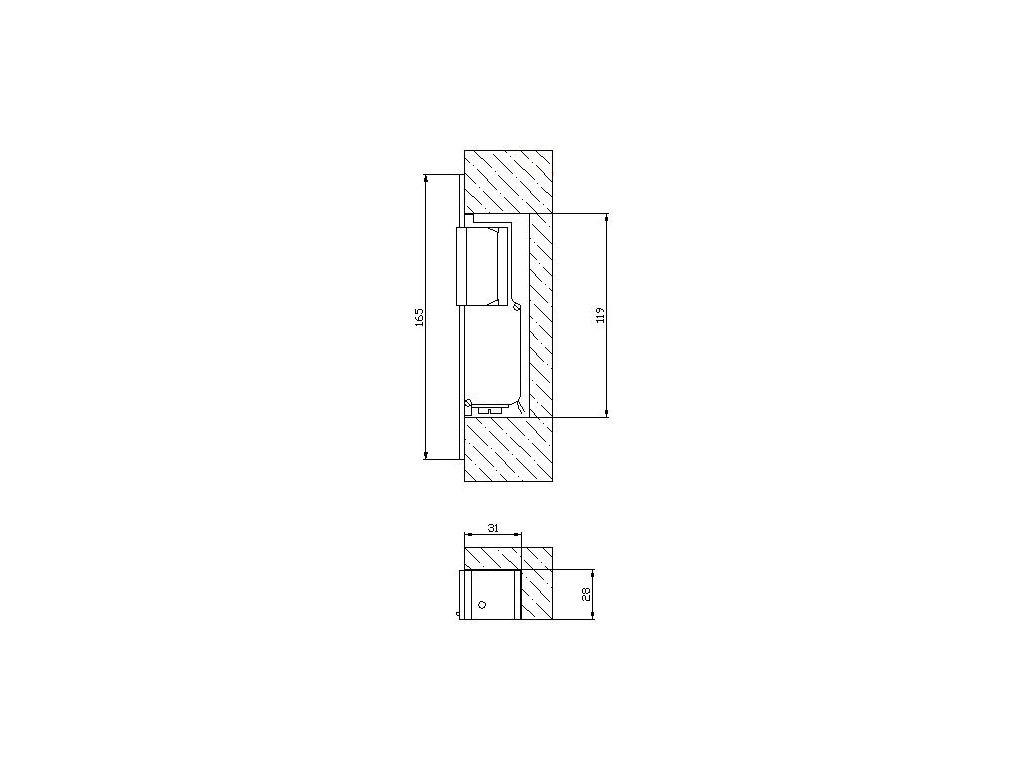

Ľavá západka R2 je určená na diaľkové otváranie pravých a dvojkrídlových dverí a brán v spolupráci s uzamykacou vačkou. Je vyrobený z hliníkovej zliatiny s práškovou povrchovou úpravou. Je určený na použitie tam, kde je možné vyrobiť zásuvku s rozmermi 28x31x119 mm. Činnosť úderníka sa vyznačuje tichým bzučaním.

Výsledkom konštrukčných zmien je zmenšenie hĺbky v porovnaní s úderníkom R1, čo umožňuje montáž úderníka do užších zárubní. Elektromagnetickú závoru možno použiť s interkomovými systémami na všetkých typoch vchodových dverí. Na inštaláciu nie je potrebná žiadna dodatočná značka. Spojka dverí musí byť chránená pred poveternostnými vplyvmi - vlhkosťou a farbou. Montáž s cievkou smerom nahor podľa označenia na telese: L - ľavé dvere, P - pravé dvere. Úderník je k dispozícii vo farbe lesklej ocele.

Verzia Striker: pravá, základná - umožňuje odomknutie dverí po privedení napätia na cievku.

ŠPECIFIKÁCIA

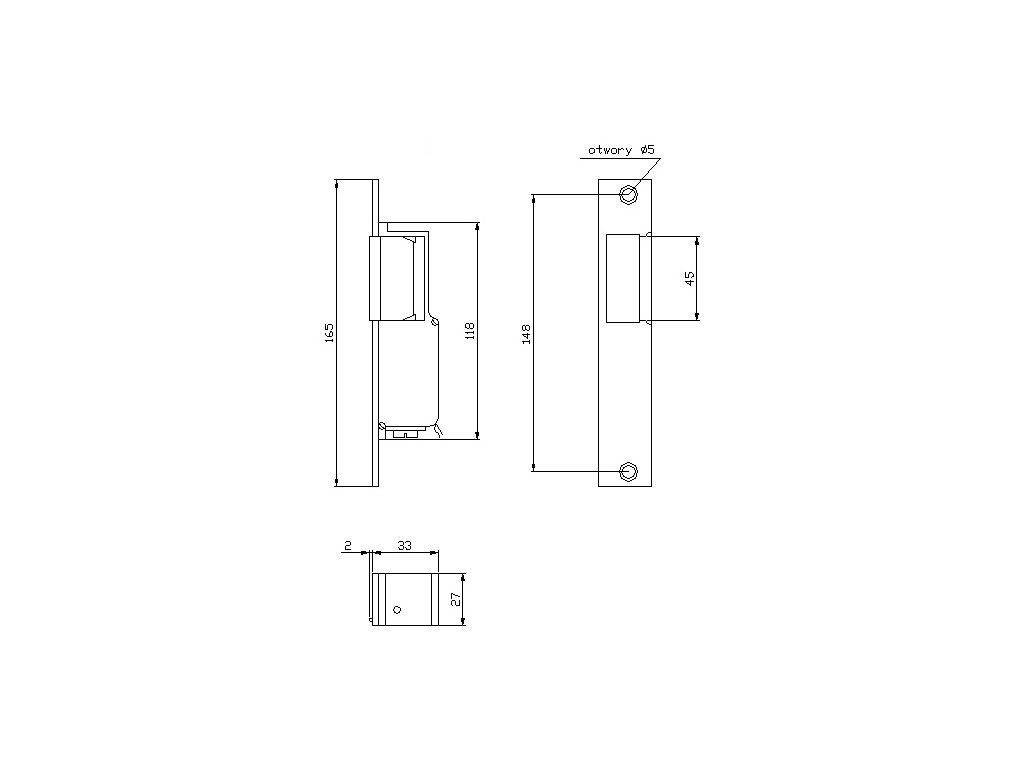

• Vonkajšie rozmery puzdra : 27 x 33 x 118 mm
• Hmotnosť : 0,25 kg
• Prípustný tlak na dvere pri uvoľňovaní západky : 30N (3 kG)
• Prípustné zaťaženie dverí pôsobiace na závoru : 2500 N (250 kG)
• Menovité napätie U : 10 ą 2V * 24 ą 2V **
• Intenzita I aC 340-540 mA DC 630-940 mA
• Prípustné trvanie nepretržitej prevádzky : 30 min.

* umožňuje použitie zvonového transformátora ** v špeciálnej konštrukcii

Určenie ľavých/pravých dverí: Dvere sa určujú podľa toho, z ktorej strany sú viditeľné pánty!
