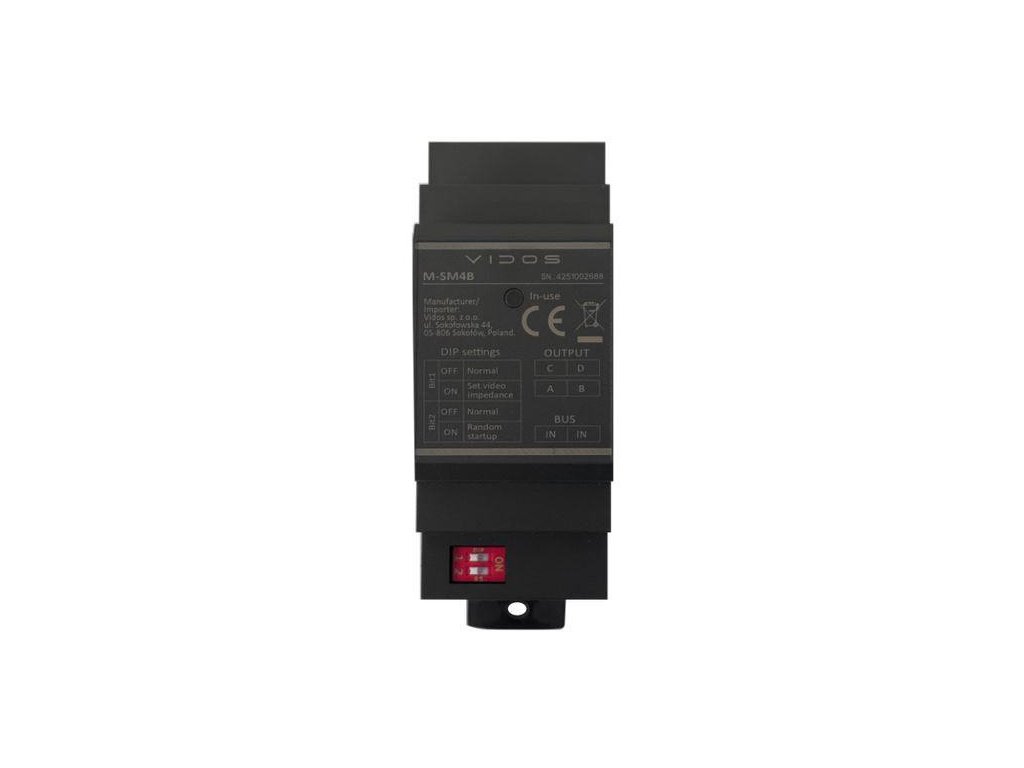

Funkčný modul VIDOS DUO M-SM4B

Účel

Modul M-SM4B chráni celý systém pred skratmi na jednotlivých monitoroch alebo dverových staniciach. Ak sa zistí skrat, automaticky preruší napájanie portov A, B, C alebo D.

Blikajúca LED indikuje, že modul je v režime ochrany. M-SM4B cyklicky kontroluje,

či bol skrat odstránený - ak áno, obnoví napájanie a LED zhasne. Pri testovaní systému LED dióda blikne trikrát za sebou.

Okrem toho modul M-SM4B umožňuje distribúciu signálu v inštaláciách s viacerými monitormi alebo dverovými stanicami. Je vybavený 4 nezávislými vstupmi/výstupmi, ku ktorým možno pripojiť až 4 dverové stanice alebo 4 monitory. Príkladom praktického použitia je schodisko vo viacpodlažnej budove, kde sú na každom poschodí 3 - 4 byty.

V tomto prípade by sa mal na každom poschodí nainštalovať jeden modul M-SM4B a pripojiť k nemu prijímače jednotlivých používateľov.

Špecifikácia:

Napájanie: DC 20-30V

Rozsah prevádzkových teplôt -10°C~55°C

Stupeň ochrany: IP20

Rozmery: 35x89x59 mm
