ORNO OR-DOM-RL-903/RL-3208AA domový telefón

INTERKOM PRE DVE RODINY
ORNO OR-DOM-RL-903 ( RL-3208AA )

KĽÚČOVÉ FUNKCIE

• estetický panel na zapustenú montáž (s voliteľnou strieškou na povrch)
• dva telefóny uni v cene
• priame ovládanie elektromagnetického zámku bez prídavného transformátora
• osvetlenie označenia názvu

ÚČEL

Interkom pre dve rodiny, určený na inštaláciu v dvojrodinných domoch, sa používa na ovládanie vstupu na pozemok alebo do domu.

CHARAKTERISTIKA

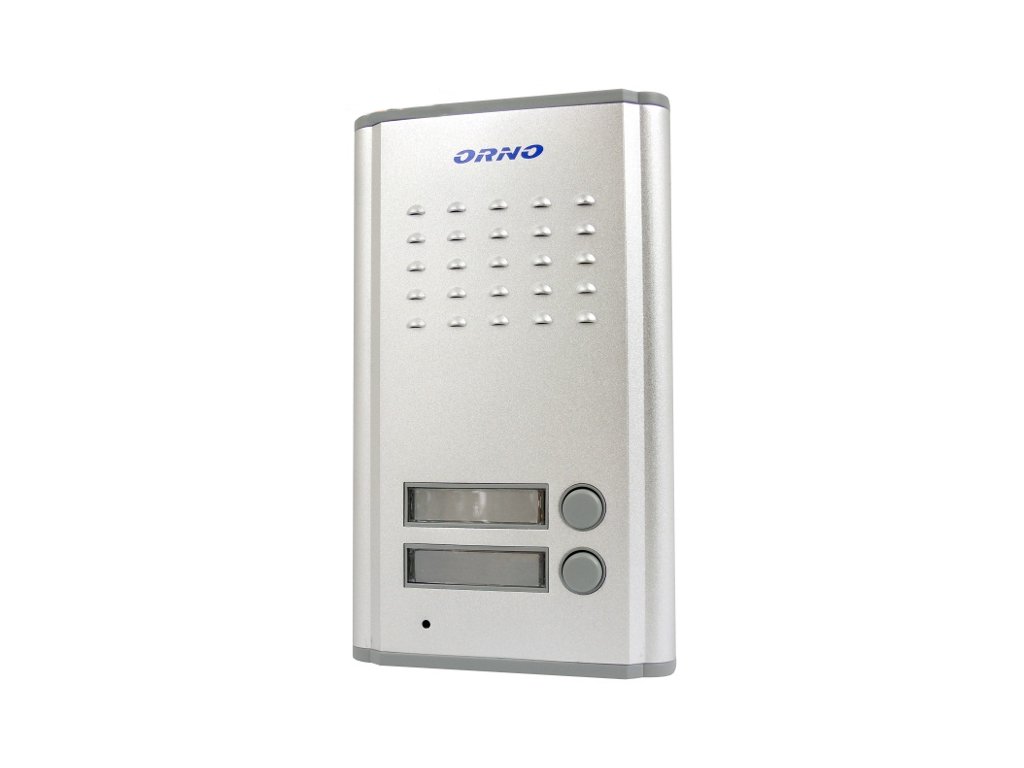

VONKAJŠÍ PANEL:

• hliníkové puzdro
• zapustená montáž
• použitie ochranného krytu OR-DOM-RL-901DN na povrchovú montáž
• priame ovládanie otvárania dverí bez ďalšieho transformátora
• energeticky úsporný (min. spotreba energie v pohotovostnom režime)
• zvýraznenie názvu
• rozmery: 116 x 200 x 54 mm (š/v/d)

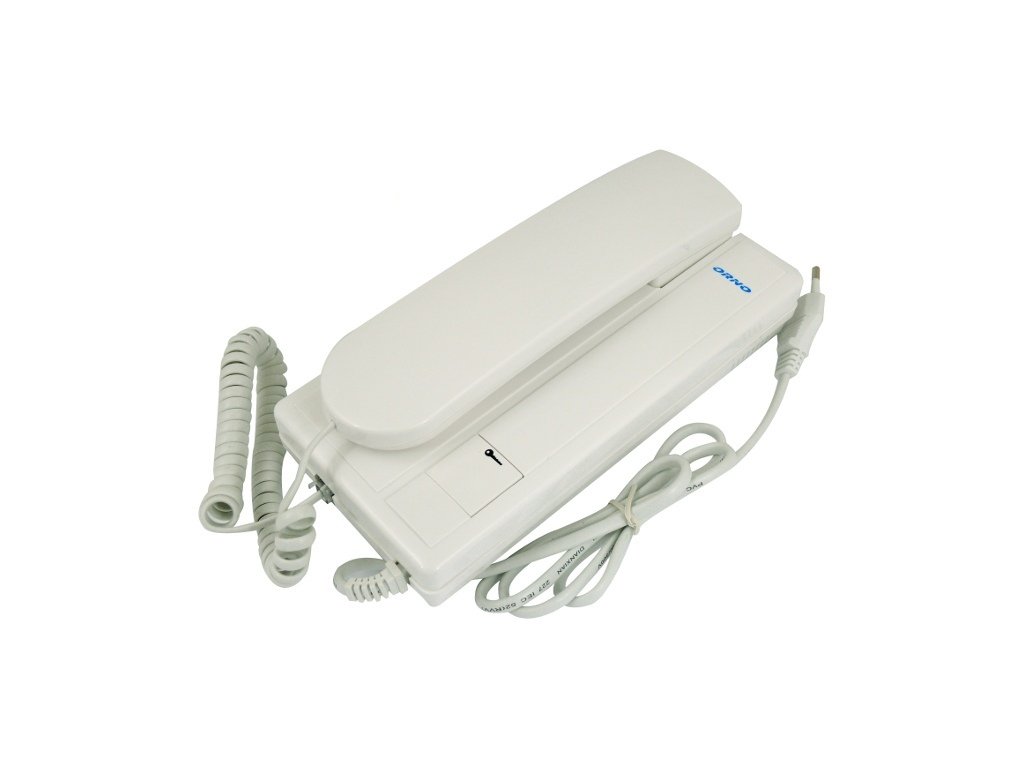

UNIPHONE:

• malý počet vodičov 2+2
• telefóny uni majú zabudovaný napájací zdroj a napájací kábel
• každý uniphone je chránený poistkou
• rozmery: 98 x 215 x 68 mm (š/v/d)

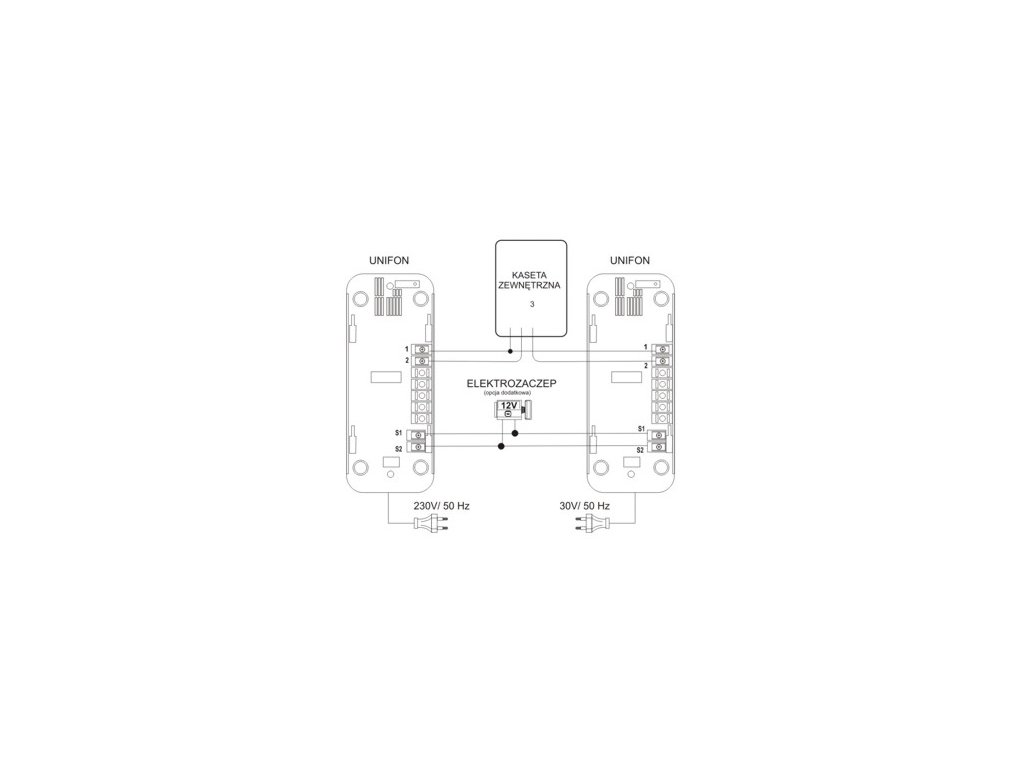

SCHÉMA PRIPOJENIA

TECHNICKÉ ŠPECIFIKÁCIE

• PARAMETRE EXTERNÉHO MODULU
• Napájacie napätie : 12V z interného modulu
• Parametre výstupného napätia pre elektrický vrátnik (príslušenstvo) : 12V DC
• Typ materiálu : hliník
• Montáž : skryté
• Prevádzkové podmienky v teplotnom rozsahu od -20 °C do +50 °C
• Hmotnosť externého modulu : približne 0,335 kg
• Vonkajšie rozmery modulu (Š x V x H) : 116 x 200 x 54 mm
• Rozmery pre skrytú montáž (Š x V x H) : 100 x 165 x 40 mm
• PARAMETRE VNÚTORNEJ JEDNOTKY - UNIPHONE
• Napájacie napätie : 230 V/50 Hz AC
• Typ komunikácie : DUPLEX
• Signál gongu elektronicky generované s reguláciou hlasitosti
• Prevádzkové podmienky v teplotnom rozsahu 0°C až +45°C
• Vnútorná hmotnosť modulu : približne 0,385 kg
• Vonkajšie rozmery modulu (Š x V x H) : 215 x 98 x 68 mm
• TYP KÁBLOV NA PRIPOJENIE KOMPONENTOV SÚBORU (položka príslušenstva)
• Pripojovací kábel medzi vonkajšou jednotkou a telefónom uniphone : dvojvodičové s maximálnou dĺžkou 100 metrov
• Pripojovací kábel medzi zariadením uniphone a elektrickým vrátnikom : dvojvodičové s maximálnou dĺžkou 100 metrov
• Prierez jednotlivých vodičov 0,6 mm2 - 0,8 mm2

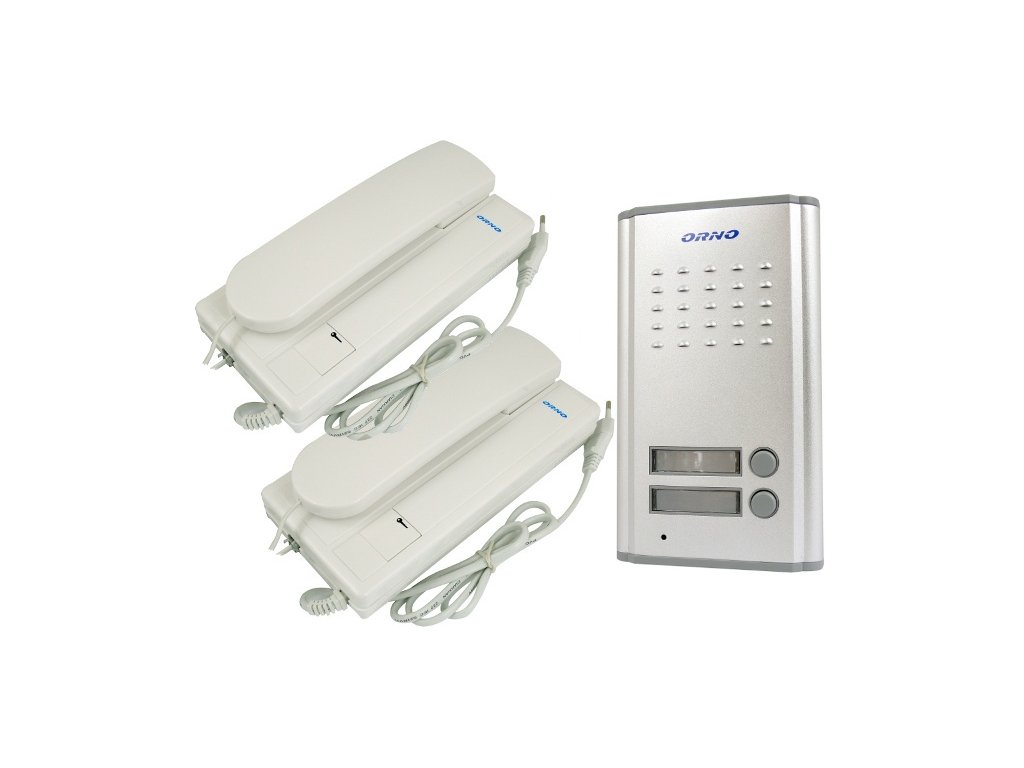

SADA OBSAHUJE:

• externý modul - dvojčlenný vrátnik symbol: OR-DOM-RL-903 (kat. č. 9095)
• 2 vnútorné jednotky - unifóny ( slúchadlá )
• manuál na leštenie
• záruka 24 mesiacov
