Rýchlomontážny držiak - plochý USMP-3 BIS Elektro-Plast Opatówek 100ks 16,5

Účel

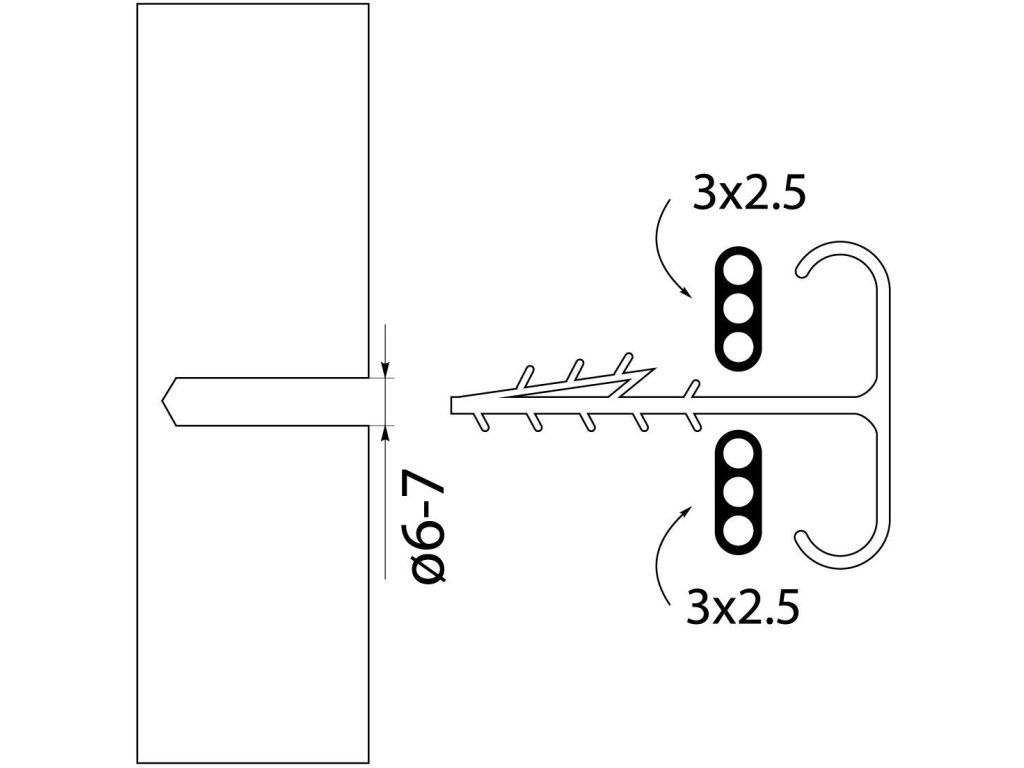

Rýchlomontážny držiak - plochý USMP-3 BIS 16,5 od spoločnosti Elektro-Plast je dvojitý káblový držiak s hmoždinkou, určený na paralelné vedenie dvoch plochých káblov YDYp 3×1,5 mm² a 3×2,5 mm². Profil úchopovej časti je prispôsobený geometrii dvoch káblov s prierezom do 3×2,5 mm², čím sa zabezpečuje stabilná podpora izolácie každého kábla a znižuje sa koncentrácia napätia pri upínaní. Svorka pracuje s montážnym otvorom vyvŕtaným vrtákom s priemerom 6 - 7 mm a ukotvenie do podkladu (betón, tehla, omietka) sa vykonáva zatlačením alebo príklepom kladiva.

Použitý zubový čap typu "vianočný stromček" zaručuje jednostranné a trvalé zakliesnenie do podkladového materiálu a zabraňuje náhodnému vysunutiu držiaka po inštalácii. Dvojitá konštrukcia umožňuje paralelné vedenie dvoch nezávislých obvodov (napr. dve zásuvkové vedenia alebo zásuvka + osvetlenie) pri zachovaní opakovateľných rozstupov a poradia v káblovej trase. Riešenie je určené na vnútorné inštalácie - pod omietku a nad omietku - kde sa vyžaduje rýchle upevnenie dvoch plochých káblov na spoločný držiak.

Telo držiaka je vyrobené z plastu (PP / inštalačný plast) s dostatočnou pružnosťou, aby sa svorky dali pružne upnúť na vodiče bez toho, aby praskli alebo stratili svoje mechanické vlastnosti. Materiál zabezpečuje rozmerovú stálosť a odolnosť voči typickým pracovným podmienkam v nízkonapäťových inštaláciách vo vnútri budov. Dĺžka svorky približne 43 mm umožňuje pohodlnú inštaláciu a správne rozloženie upevňovacích síl v zemi.
