Účel

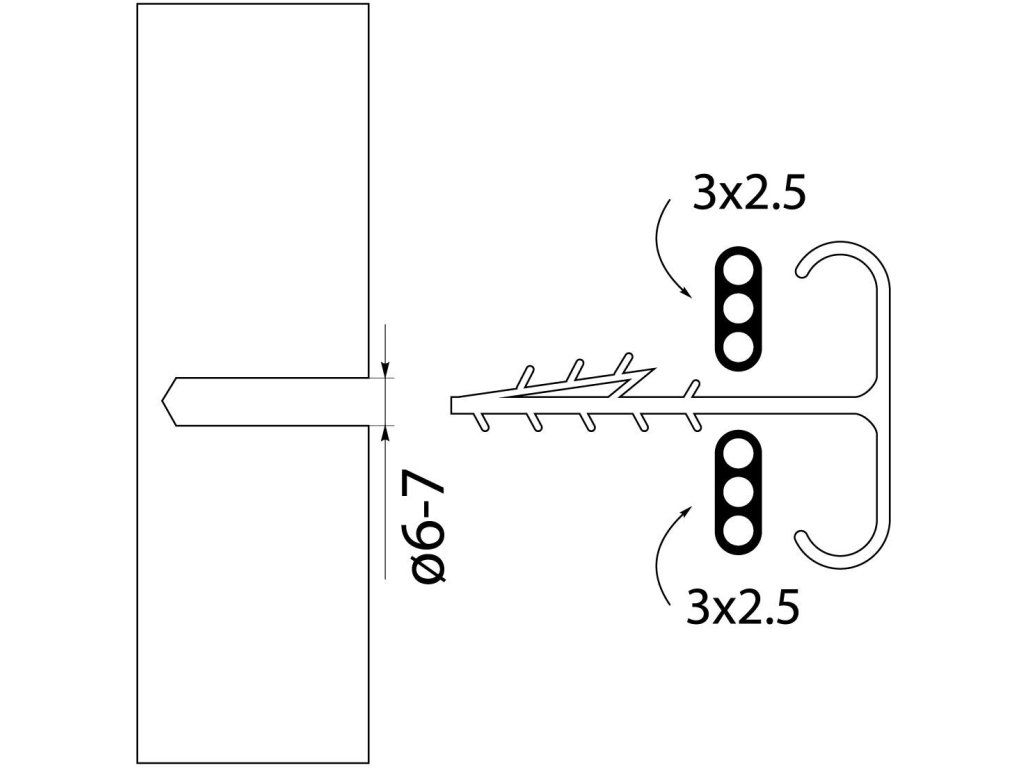

Držiak USMP-3 BIS BOX vychádza z konštrukcie štandardného držiaka USMP-3 BIS (16.5) a je určený na paralelné upevnenie dvoch plochých káblov typu YDYp 3 × 1,5 mm² a 3 × 2,5 mm². Profil dvojitej úchopnej časti je prispôsobený geometrii dvoch káblov s prierezom do 3 × 2,5 mm², čím sa zabezpečuje stabilná podpora izolácie každého kábla a rovnomerné rozloženie napätia počas upínania. Svorka pracuje s montážnym otvorom vyvŕtaným vrtákom s priemerom 6 - 7 mm a ukotvenie do podkladu (betón, tehla, omietka) sa vykonáva zatlačením alebo poklepaním svorky kladivom.

Použitý zubný čap typu "vianočný stromček" zabezpečuje jednostranné a trvalé zakliesnenie do podkladového materiálu, čím sa eliminuje riziko vykĺznutia držiaka z polohy počas používania. Dvojitá konštrukcia umožňuje paralelné vedenie dvoch nezávislých elektrických obvodov (napr. dva zásuvkové obvody, zásuvka + osvetlenie) pri zachovaní opakovateľných rozstupov upevňovacích bodov a estetického usporiadania káblových vedení. Riešenie je určené na vnútorné inštalácie - pod omietku a nad omietku - najmä tam, kde je potrebné viesť dva ploché káble na spoločnom držiaku.

Telo držiaka je vyrobené z plastu (PP/elektroplast) s primeranou pružnosťou a mechanickou odolnosťou, čo umožňuje pružné upínanie svoriek bez praskania alebo straty ich funkčných vlastností. Materiál zabezpečuje rozmerovú stálosť a odolnosť voči typickým pracovným podmienkam v nízkonapäťových inštaláciách vo vnútri budov (kolísanie teploty, vlhkosti, mechanické vplyvy). Biela farba svorky uľahčuje vizuálnu kontrolu priebehu káblových trás a ladí s vodičmi YDYp v ľahkej izolácii.

Technické špecifikácie:

• Symbol: USMP-3 BIS BOX
• Objednávacie číslo: 16.25
• Výrobca: Elektro-Plast Opatówek
• Model: obojstranný (dve zásuvky na kábel)
• Priemer kábla / geometria: vhodné pre dva ploché káble 3×2,5 mm²
• Aplikácia kábla: 2 × YDYp 3×1,5 mm² a 2 × YDYp 3×2,5 mm²
• Priemer vŕtania pre montážny otvor: 6-7 mm
• Dĺžka rukoväte: približne 43 mm (podľa série USMP-3 BIS)
• Materiál: plast (PP/elektrický plast)
• Farba: biela
• S kotvou/kolíkom: áno

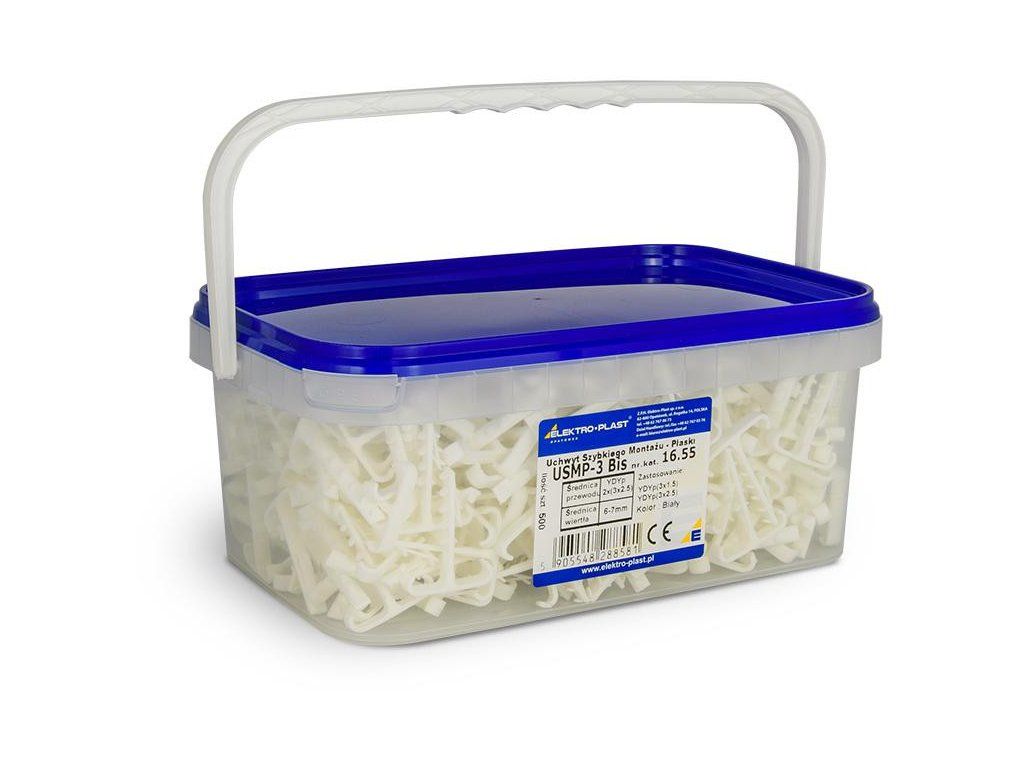

• Balenie: 500 kusov (BOX)
