USMO-10 rýchloupínací kruhový spojovací prvok Elektro-Plast Opatówek 100ks 14.3

Účel

Držiak USMO-10 je určený na mechanické upínanie okrúhlych káblov s menovitým priemerom 10 mm, ako sú YDY 1×10, YDTY 16×0,5, YKY 1×2,5, YTKSY 1-8×2×0,5 a iné káble s podobnou geometriou používané v elektrických, telekomunikačných a riadiacich zariadeniach. Profil časti obopínajúcej kábel je kruhový, čo zabezpečuje rovnomerné obopnutie kábla a rozloženie napätia na izoláciu počas upínania. Držiak pracuje s montážnym otvorom vyrobeným vŕtačkou s priemerom 6 - 7 mm a ukotvenie v podklade (betón, tehla, omietka) sa vykonáva zatlačením alebo poklepaním držiaka kladivom.

Použitý zubný čap typu "vianočný stromček" zabezpečuje jednostranné trvalé zakliesnenie do podkladového materiálu, čím sa eliminuje riziko vykĺznutia konzoly z polohy počas prevádzky. Jednostranná konštrukcia umožňuje paralelné vedenie jednotlivých kruhových vodičov s opakovateľnou vzdialenosťou upevňovacích bodov v inštaláciách na zapustenie aj na povrch. Držiak sa obzvlášť často používa ako dočasno-trvalý prvok na udržanie kábla na stene počas omietania, montáže sadrokartónu alebo stierkovania, čo uľahčuje udržanie požadovanej trasy kábla pred konečným uzavretím.

Telo držiaka je vyrobené z vysokokvalitného plastu (polypropylén PP), ktorý sa vyznačuje primeranou pružnosťou, mechanickou odolnosťou a odolnosťou voči rôznym podmienkam prostredia v budovách. Celková dĺžka držiaka je 43 mm, čo zabezpečuje správne rozloženie upevňovacích síl v podklade a stabilné osadenie hmoždinky. Biela farba držiaka uľahčuje vizuálnu kontrolu káblových trás a je v súlade s farbami väčšiny ľahkých izolovaných inštalačných káblov.

Technické špecifikácie:

• Symbol: USMO-10
• Objednávacie číslo: 14.3
• Výrobca: Elektro-Plast Opatówek
• Typ: rýchloupínací, okrúhly, jednostranný, s kolíkom (zapínanie "vianočný stromček")
• Priemer drôtu: 10 mm
• Aplikácie káblov: YDY 1×10; YDTY 16×0,5; YKY 1×2,5; YTKSY 1-8×2×0,5

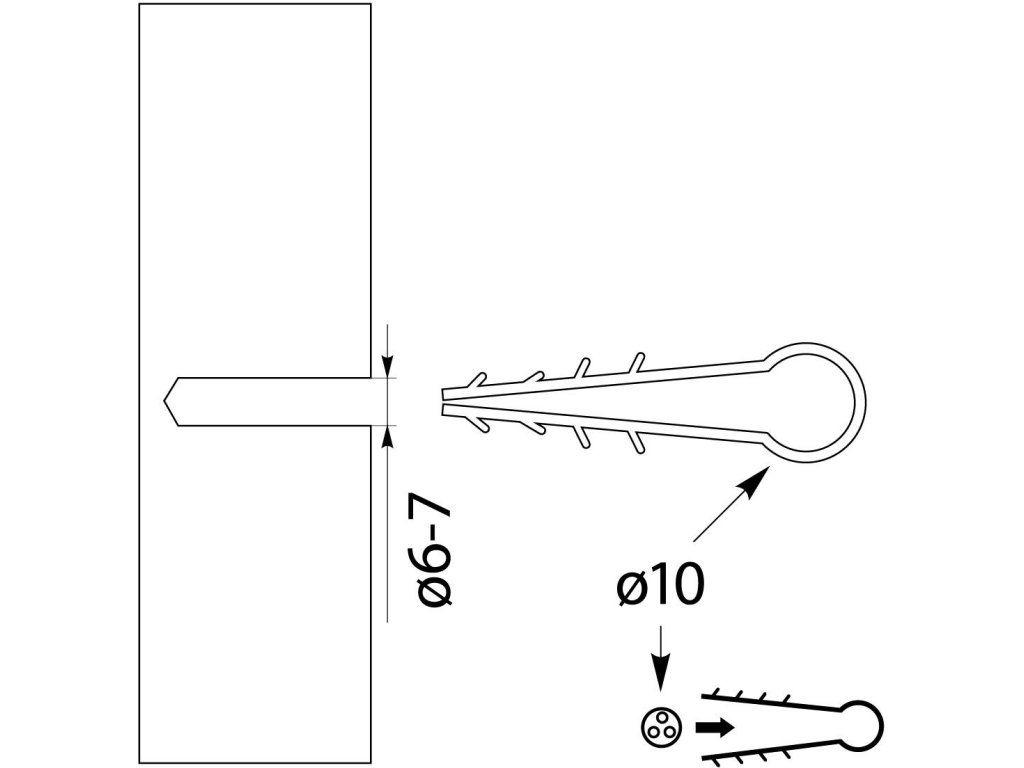

• Priemer vŕtania pre montážny otvor: 6-7 mm
• Dĺžka rukoväte: 43 mm
• Materiál krytu: plast / polypropylén (PP)
• Farba: biela
• Model: jednostranný
• Inštalácia: vtlačenie do otvoru
• Obchodné balenie: 100 kusov
