USMP-3 rýchloupínací prvok - plochý USMP-3 Elektro-Plast Opatówek 600ks BOX 16.23

Účel

Držiak USMP-3 BOX vychádza z konštrukcie štandardného držiaka USMP-3 (16.2) a je navrhnutý na uloženie plochých káblov typu YDYp v konfiguráciách 3 × 1,5 mm² a 3 × 2,5 mm². Tvar časti obopínajúcej kábel zodpovedá geometrii káblov 3 × 2,5 mm², čím sa zabezpečuje úplná podpora izolácie po celej šírke kábla a znižuje sa koncentrácia napätia počas inštalácie. Držiak pracuje s montážnym otvorom vyvŕtaným vrtákom s priemerom 6 - 7 mm a kotví sa zatlačením alebo poklepaním držiaka do podkladu (betón, tehla, omietka) pomocou kladiva.

Prvok má zubový čap typu "vianočný stromček", ktorý zabezpečuje jednostranné trvalé zakliesnenie do podkladového materiálu a zabraňuje náhodnému vysunutiu držiaka po inštalácii. Jednostranná konštrukcia uľahčuje paralelné vedenie jednotlivých káblových trás a zachovanie opakovateľných vzdialeností medzi upevňovacími bodmi. Riešenie je určené na použitie vo vnútri budov, v zásuvkových a svetelných obvodoch na zapustenú a povrchovú montáž.

Telo držiaka je vyrobené z polypropylénu alebo vysokokvalitného elektroinštalačného plastu s pružnými vlastnosťami, ktorý umožňuje bezpečné uchytenie kábla bez rizika jeho zlomenia počas upínania. Materiál zabezpečuje primeranú mechanickú odolnosť a rozmerovú stálosť v typickom rozsahu prevádzkových teplôt pre vnútorné inštalácie nn. Biela farba uľahčuje kontrolu vedenia káblových trás a zachováva estetický vzhľad inštalácie po jej dokončení.

Technické špecifikácie:

• Symbol: USMP-3 BOX
• Objednávacie číslo: 16.23
• Výrobca: Elektro-Plast Opatówek
• Typ: rýchlomontážny držiak, plochý, jednostranný, s kolíkom (držiak "vianočný stromček")
• Aplikácia kábla: YDYp 3×1,5 mm²; YDYp 3×2,5 mm²
• Priemer kábla (pracovná geometria): plochý kábel 3 × 2,5 mm²
• Priemer vŕtania pre montážny otvor: 6-7 mm
• Materiál krytu: plast / polypropylén (PP)
• Farba: biela
• Model: jednostranný

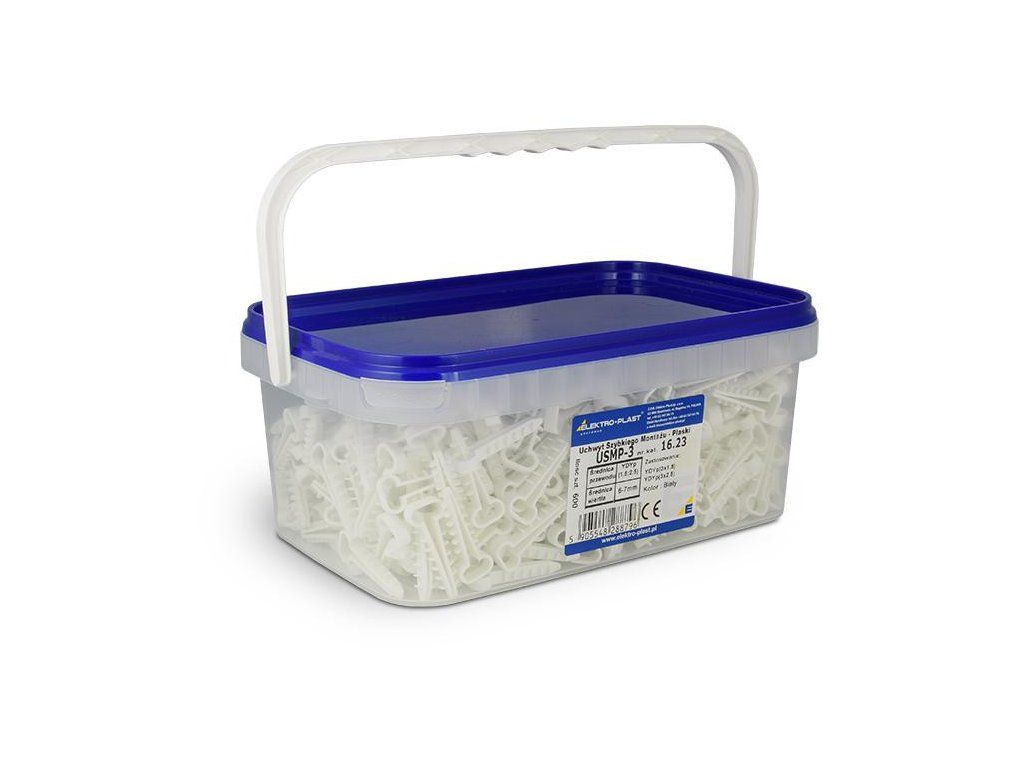

• Obchodné balenie: (BOX): 600 kusov
