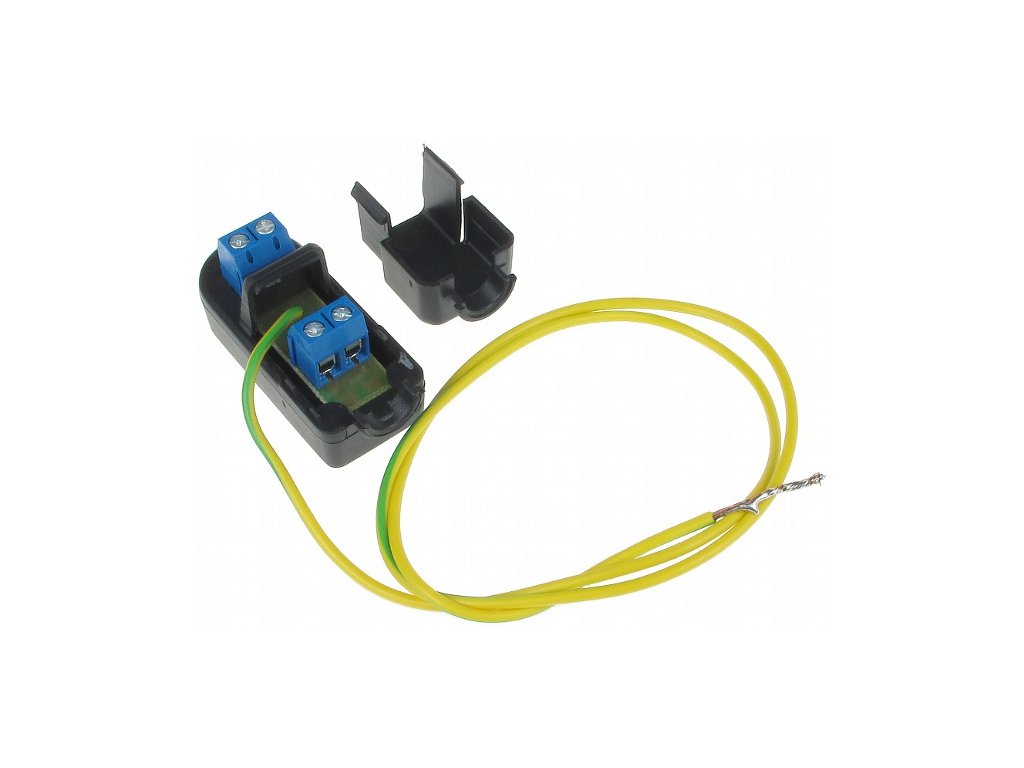

ZVODIČ PREPÄTIA OPRS-1
Kód: 2152
Podrobný popis
SURGE ARRESTER
OPRS-1
SYMETRICKÁ LINKA RS-485
POPIS OBJEKTU
Naše štatistiky zozbierané počas mnohých rokov služby ukazujú, že približne 25 % škôd na elektronických zariadeniach je spôsobených prepätím generovaným elektromagnetickým poľom, ktoré vzniká pri blízkom údere blesku. Diódový zvodič prepätia OPRS-1 účinne chráni symetrické prenosové vedenia tým, že umožňuje odvedenie malého prepäťového prúdu do zeme, čím zabezpečuje správnu ochranu elektronických zariadení. Zariadenie je určené pre aplikácie, v ktorých sa údaje prenášajú v štandarde RS-485
POZNÁMKA: Pred inštaláciou si prečítajte nasledujúce odporúčania:
Pripojovacie práce sa nesmú vykonávať počas búrky. OPRS-1 by mal byť pripojený k dobrému uzemňovaciemu systému. Obmedzovač by mal byť umiestnený čo najbližšie k chránenému zariadeniu.

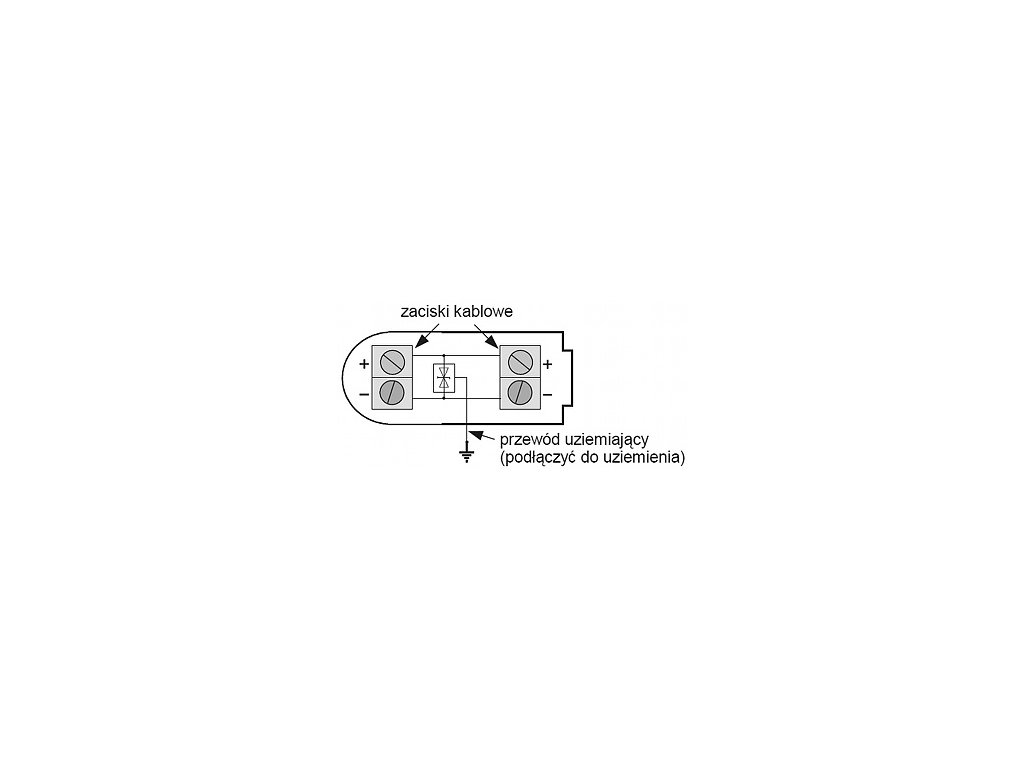

SCHÉMA PRIPOJENIA
OPRS-1 pripojte podľa schémy uvedenej nižšie, aby ste chránili kameru:
Na úplnú ochranu všetkých zariadení pripojených k vedeniu pred účinkami prepätia by sa mala použiť nasledujúca schéma:
TECHNICKÉ ŠPECIFIKÁCIE
- Ochranné napätie (vodič/vodič) : > 8.2V
- Ochranné napätie uzemnenia (vodič/uzemnenie) : > 19.4V
- Čas spustenia : 15ns
- Maximálna hodnota prúdového impulzu (t=8,3 ms) : 30A
- Uzemnenie : nepriamo, cez kábel
- Typ konektora I/O : 2 x káblové svorky
- Prevádzková teplota / relatívna vlhkosť : -50ºC ... 55ºC / < 95%
- Rozmery (Š x V x H) / hmotnosť : 17g
Dodatočné parametre
| Kategória: | Zvodiče prepätia, chrániče |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.02 kg |
| EAN: | 5902887016349 |
| Typ konektora: | Káblové svorky |
| Chránená linka: | RS485 |
| Počet kanálov: | 1 Fr. |
| Veľkosť v mm (Š x V x H): | B.D. |
