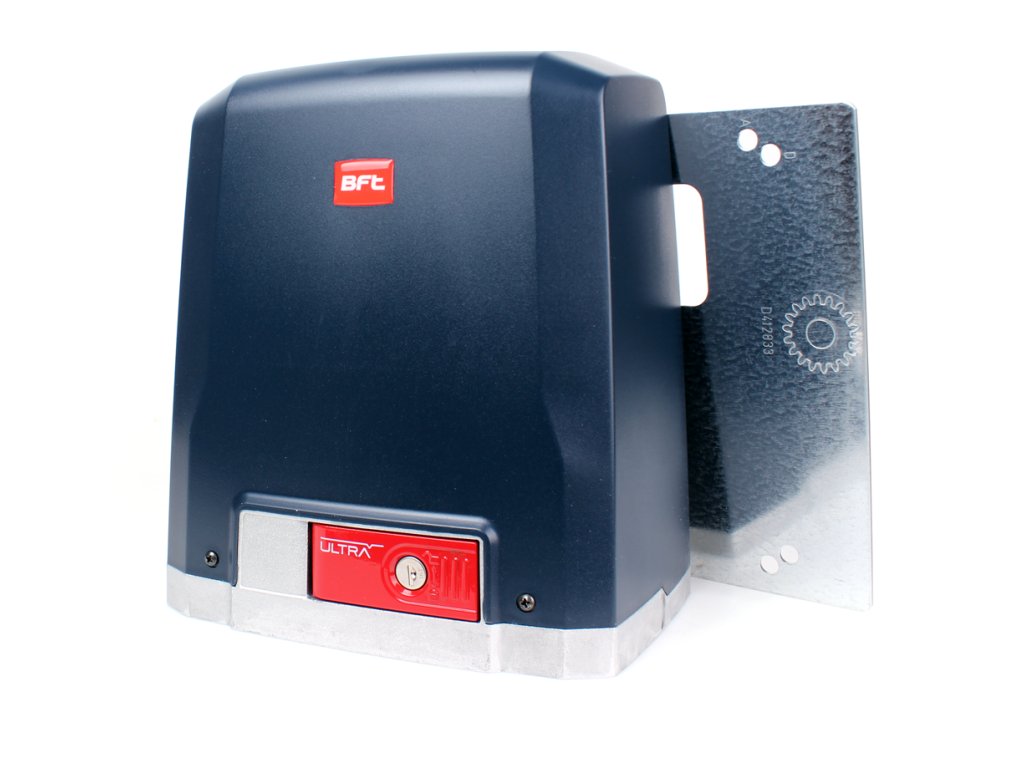

BFT DEIMOS ULTRA BT A400 KIT SK pre 400 kg posuvné brány

BFT DEIMOS ULTRA BT A400 KIT SK pre 400 kg posuvné brány

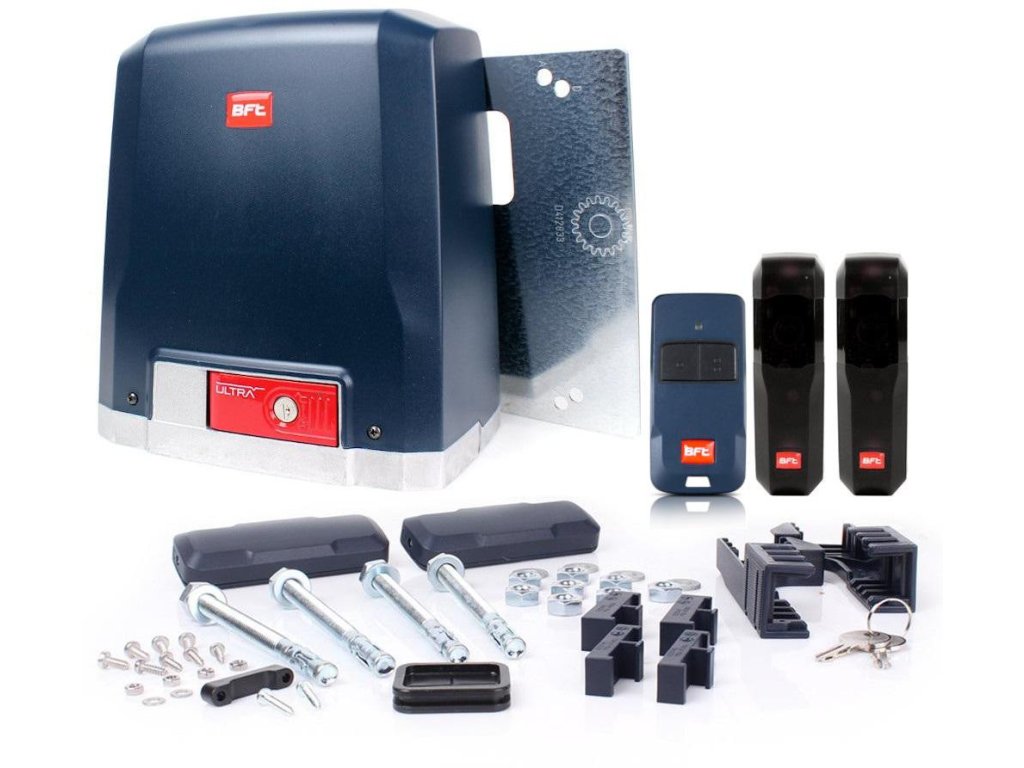

Súprava obsahuje:

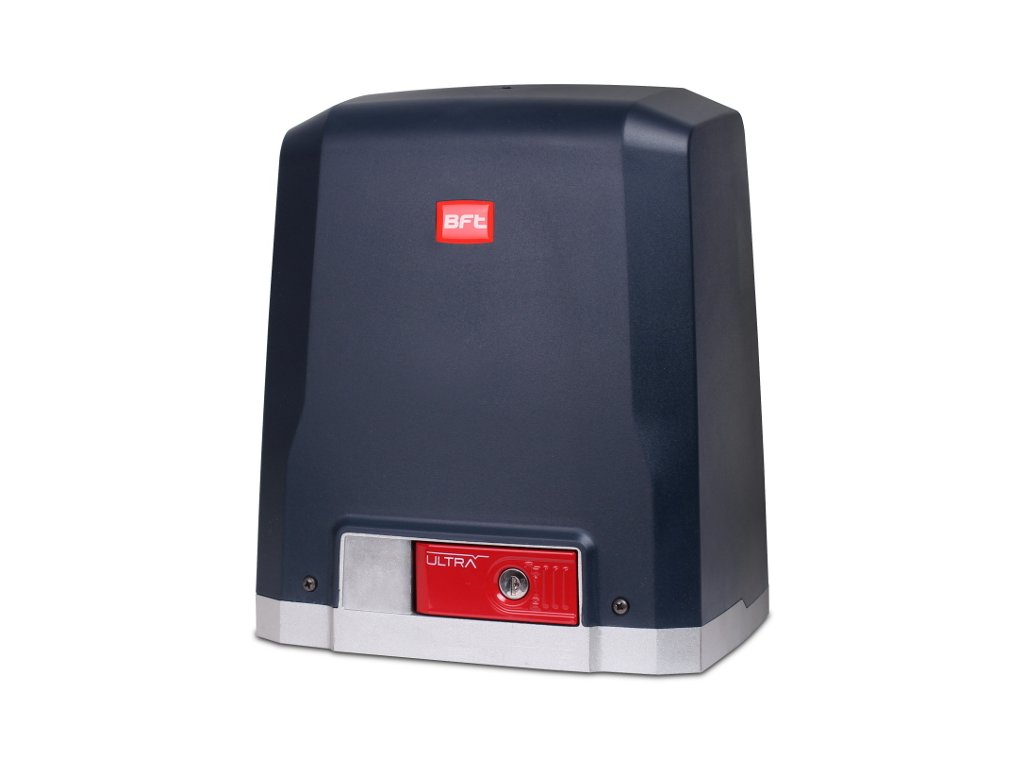

• Operátor DEIMOS ULTRA BT A400 s integrovanou riadiacou jednotkou MERAK BT A400 (2610699) a rádiovým prijímačom 433,92 MHz
• 1 ks. Diaľkové ovládanie MITTO COOL C2.

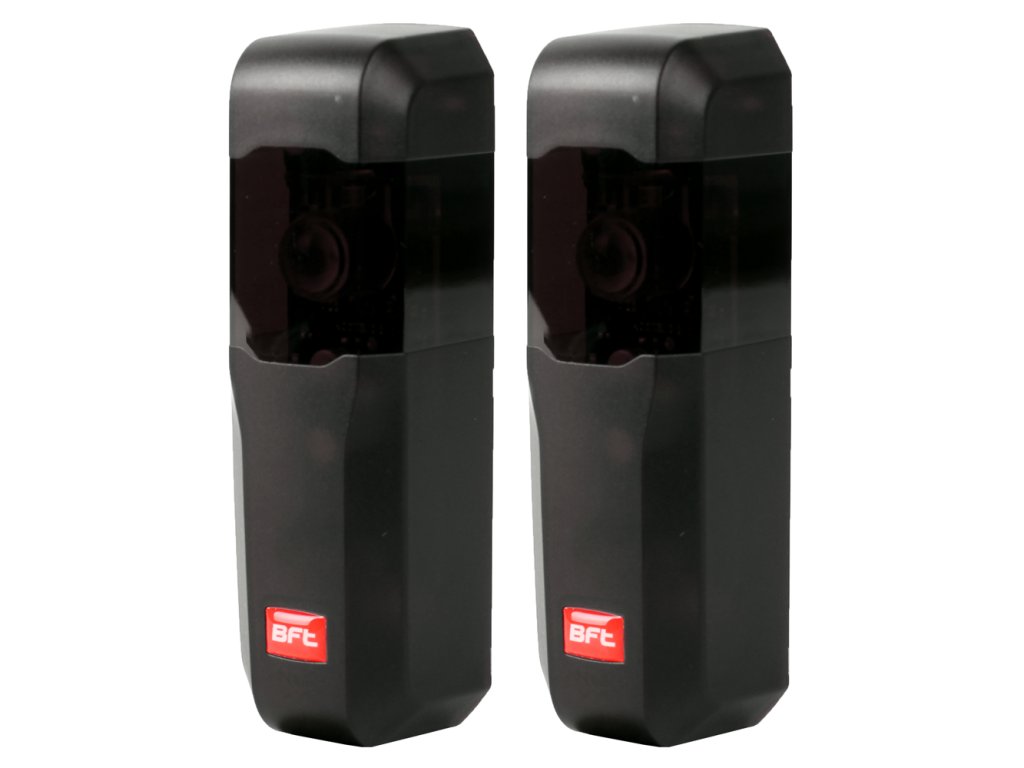

• Pár fotobuniek Compacta A20-180
• Magnetické koncové spínače

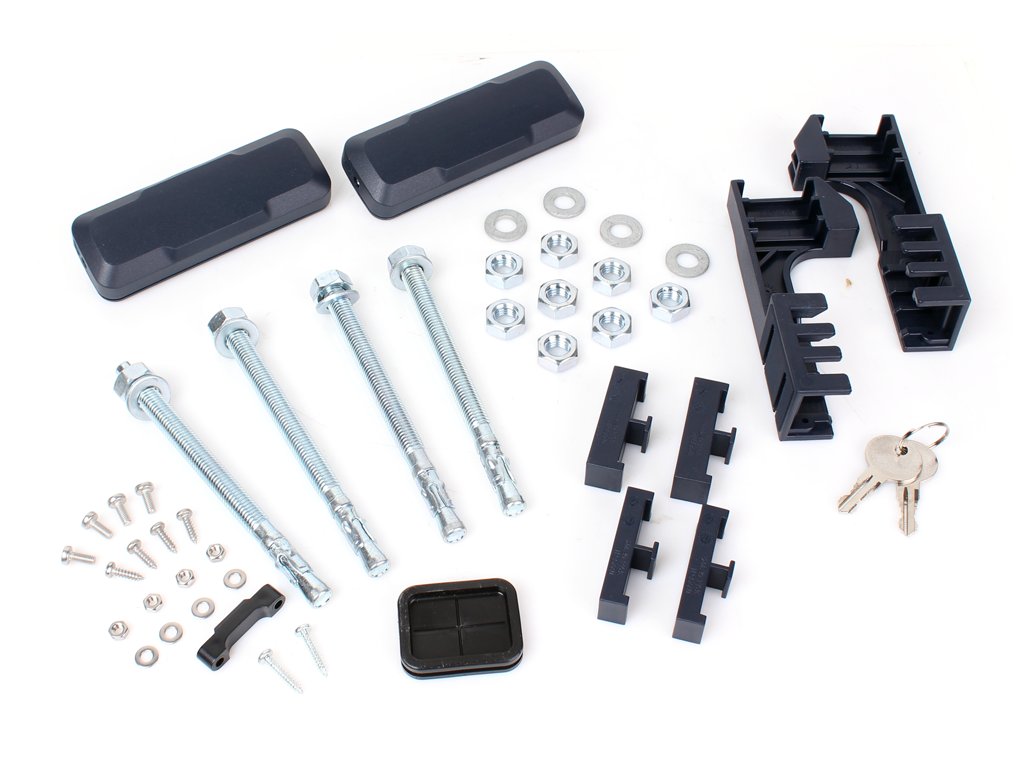

• Montážne prvky
• Návod na montáž v poľštine

POZOR!

Pohony brán, rovnako ako všetky výrobky, ktoréNIE SÚ ukončené zástrčkou, takže pri ich inštalácii sa musia vykonať zmeny v elektrickej inštalácii budovy - zo zákona sú určené len na inštaláciukvalifikovaný inštalatérs príslušným povolením.

Neváhajte a využite naše inštalačné služby: https://www.eltrox.pl/system-montaz

Účel

Súprava je určená na automatizáciu posuvných brán s hmotnosťou do 400 kg.

Popis

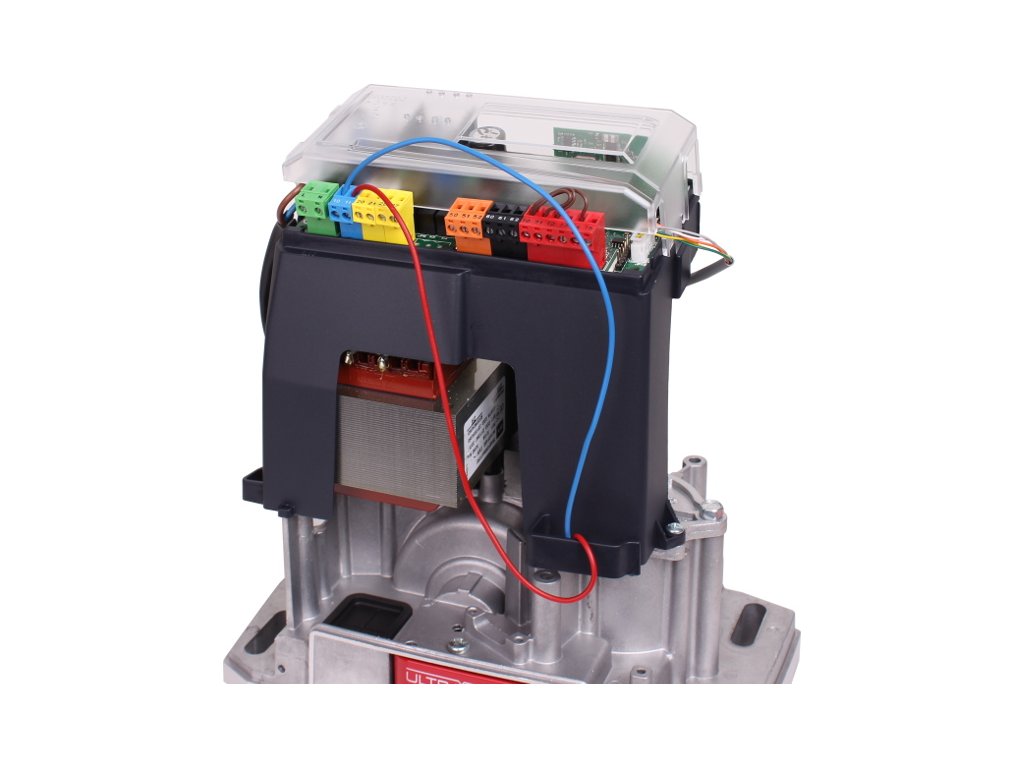

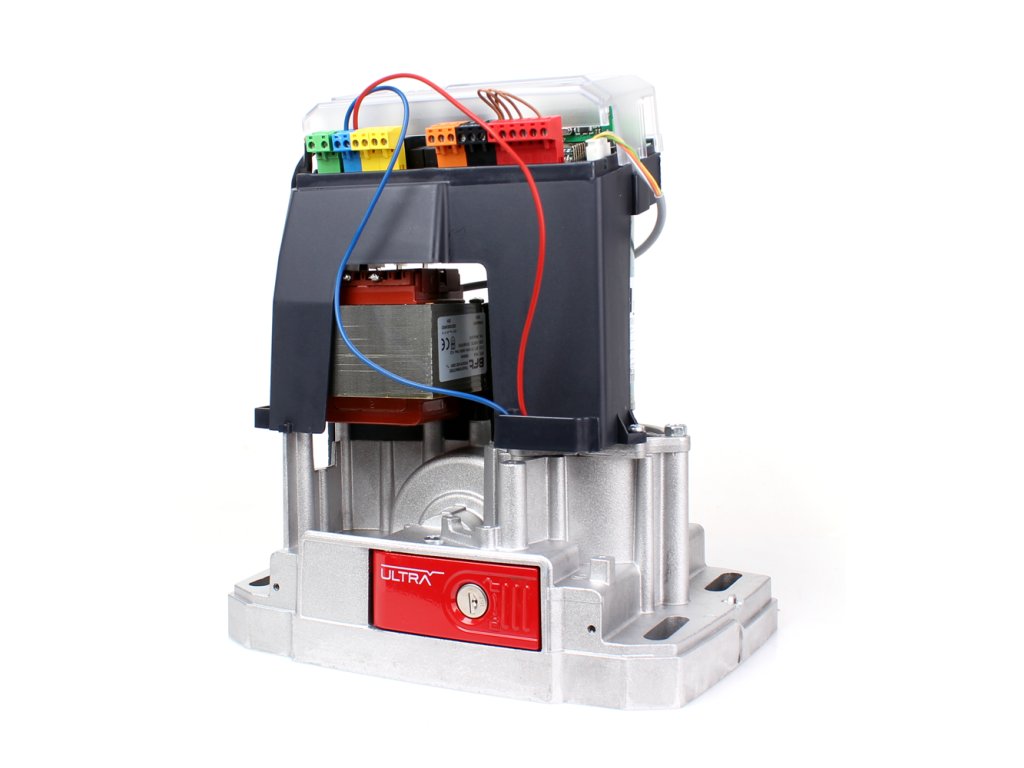

Súčasťou balenia je 24 V motor a integrovaný ovládací panel MERAK. Ovládací panel sa programuje prostredníctvom LCD displeja. Ovládací panel má integrované 2-kanálové dynamické kódové rádio s pamäťou pre 63 diaľkových ovládačov. ovládací panel s programovacím displejom: ovládací panel MERAK s programovacím displejom s predpripravenými programami pomáha inštalatérovi vo fáze programovania; panel je usporiadaný diagonálne, aby uľahčil čítanie a nastavovanie operácií.

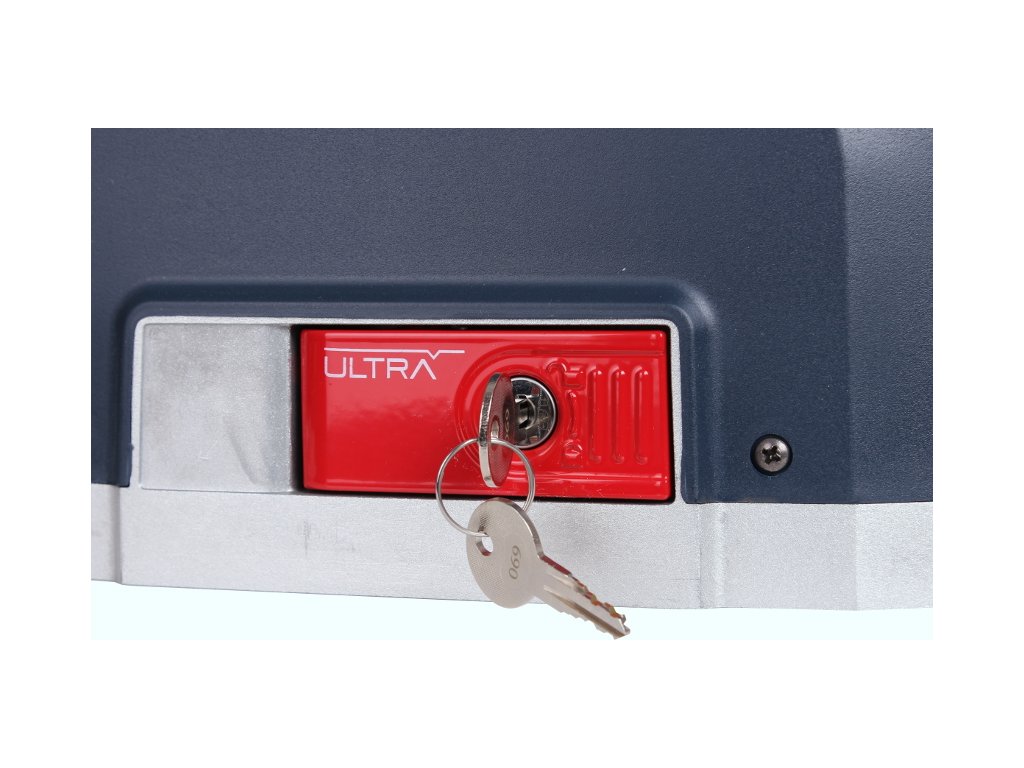

Súprava je vybavená amperometrickou detekciou prekážok, mäkkým štartom, uvoľnením na konci cyklu, magnetickými koncovými spínačmi. Magnetické koncové spínače: tento typ koncových spínačov umožňuje presnú a bezpečnú inštaláciu vo všetkých podmienkach prostredia. Pohon má funkciu servisného indikátora a 4 úrovne prístupu do menu chránené heslom. Pákový spúšťač s personalizovaným kľúčom: pákový spúšťač zaručuje jednoduché uvoľnenie motora a personalizovaný kľúč zabezpečuje jeho jedinečnosť, čím zaručuje vyššiu bezpečnosť.

Tento disk je vybavený systémom D-Track a po zakúpení karty B EBA WI-FI Gateway umožňuje ovládanie prostredníctvom protokolu U-Link*.

Technické špecifikácie

Špecifikácie pohonu:

• Napájanie: 220-230 V 50/60 Hz
• Motor: 24 Vdc
• Spotreba energie: 50 W
• Maximálny odber prúdu: 0,5 A

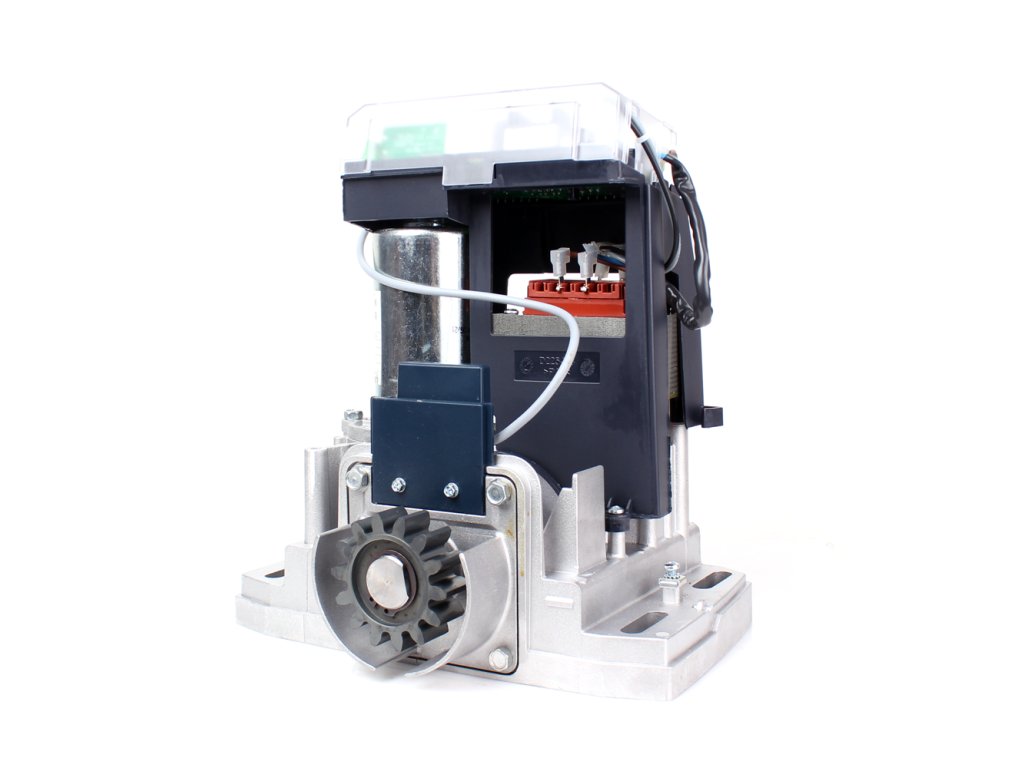

• Modul ozubeného kolesa: 4 mm (14 zubov)
• Rýchlosť krídla: 12 m/min
• Maximálna hmotnosť krídla: 4000 N (≈400 kg)
• Reakcia na náraz: elektronický obmedzovač krútiaceho momentu
• Mazanie: tuk
• Manuálne ovládanie: mechanické uvoľnenie páky
• Typ prevádzky: intenzívna, 80 cyklov za deň
• Núdzové napájanie batériou (voliteľné): 2 batérie 12V 1,2Ah
• Okolité podmienky: -20 °C až + 55 °C
• Stupeň ochrany: IP44
• Hluk: <70 dBA
• Hmotnosť pohonu: 8 kg

technické údaje ústredne:

• Izolácia siete/nízkeho napätia: > 2MOhm 500 Vdc
• Prevádzková teplota: -20°C +55°C
• Tepelná ochrana: softvér
• Dielektrická tuhosť: sieť/bt 3750 Vac počas 1 minúty
• Napájanie pomocných obvodov:
• 24 Vdc (max. spotreba 0,5 A); bezpečné 24 Vdc
• AUX 0: kontakt napájaný 24 Vdc N.O. (max. 1A)
• AUX 3: N.O. kontakt (max. 24 Vac/1A)
• Zabudované rádio: frekvencia 433,92 MHz
• Nastavenie parametrov a možností: LCD displej / digitálny univerzálny programátor
• Počet kombinácií: 4 miliardy
• Maximálny počet rádiových príkazov v pamäti: 63

*Systém D-Track - dynamické riadenie krútiaceho momentu

Tento pohon je vybavený systémom D-track, čo je inteligentný systém riadenia krútiaceho momentu založený na technológii mikroprocesorového riadiaceho systému BFT.

Získaním údajov z viacerých indikátorov systém aktualizuje úroveň sily potrebnej na vykonanie operácie. Systém D-track tiež uľahčuje montážnej firme poskytovanie certifikátov vyžadovaných zákonom.

Bežné riadiace jednotky nezaznamenávajú presnú polohu dverí a dôsledne uplatňujú pevné úrovne sily, čím nezabezpečujú stabilnú citlivosť na prekážku počas zatvárania a otvárania.

Zariadenia BFT vybavené systémom D-track zaznamenávajú najmenšie výkyvy sily brány alebo bránok, napríklad v dôsledku teplotných alebo životnostných rozdielov, a neustále dodávajú aktuálny krútiaci moment motoru.

Tradičná riadiaca jednotka nedokáže zistiť tieto zmeny ťahu, čo niekedy vedie k indikácii neexistujúcich prekážok.

Systém D-Track od spoločnosti BFT tak zaručuje maximálnu bezpečnosť a dokonalú prevádzku zariadenia bez ohľadu na klimatické podmienky a stupeň mechanického opotrebenia.

*U-link - technológia BFT na komunikáciu periférnych zariadení s automatizačnými systémami

Univerzálny - slovo, ktoré plne vystihuje podstatu U-link. Je to platforma, ktorá vám vďaka rozširujúcim kartám B EBA poskytuje možnosť vytvárať a spravovať technologické ekosystémy zo smartfónu.

Po zakúpení a inštalácii rozširujúcej karty do jednotky stačí do smartfónu nainštalovať aplikáciu U-Control a naplno využívať možnosti, ktoré ponúka riešenie U-Link.

Táto aplikácia umožňuje ovládanie jedného alebo viacerých kompatibilných zariadení prostredníctvom protokolu U-link.

• Prostredníctvom internetového pripojenia môže používateľ otvoriť, zatvoriť alebo zastaviť bránu priamo zo smartfónu alebo tabletu. Navyše môže kontrolovať jej stav v reálnom čase z akéhokoľvek miesta.
• Prístup môžete ovládať takmer odkiaľkoľvek. Môžete napr. otvoriť alebo zatvoriť bránu a umožniť tak prístup záhradníkovi, keď ste preč.

Na druhej strane rádio Clonix U-link umožňuje integráciu so všetkými jednotkami, či už ide o spoločnosť BFT alebo tretiu stranu.
