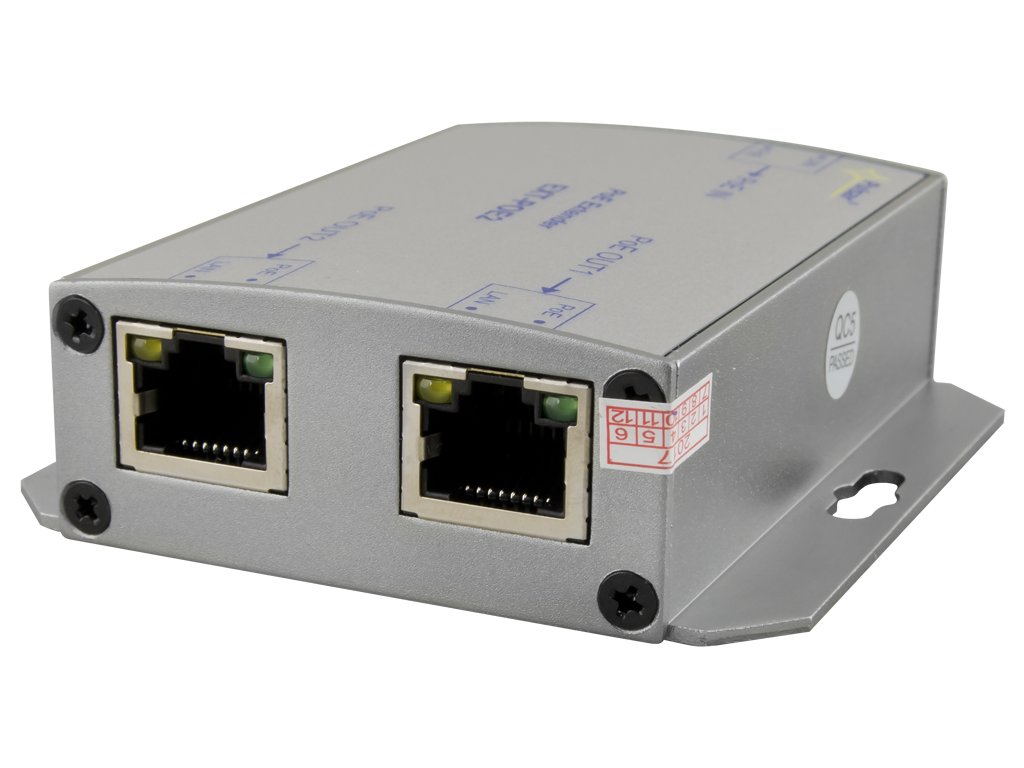

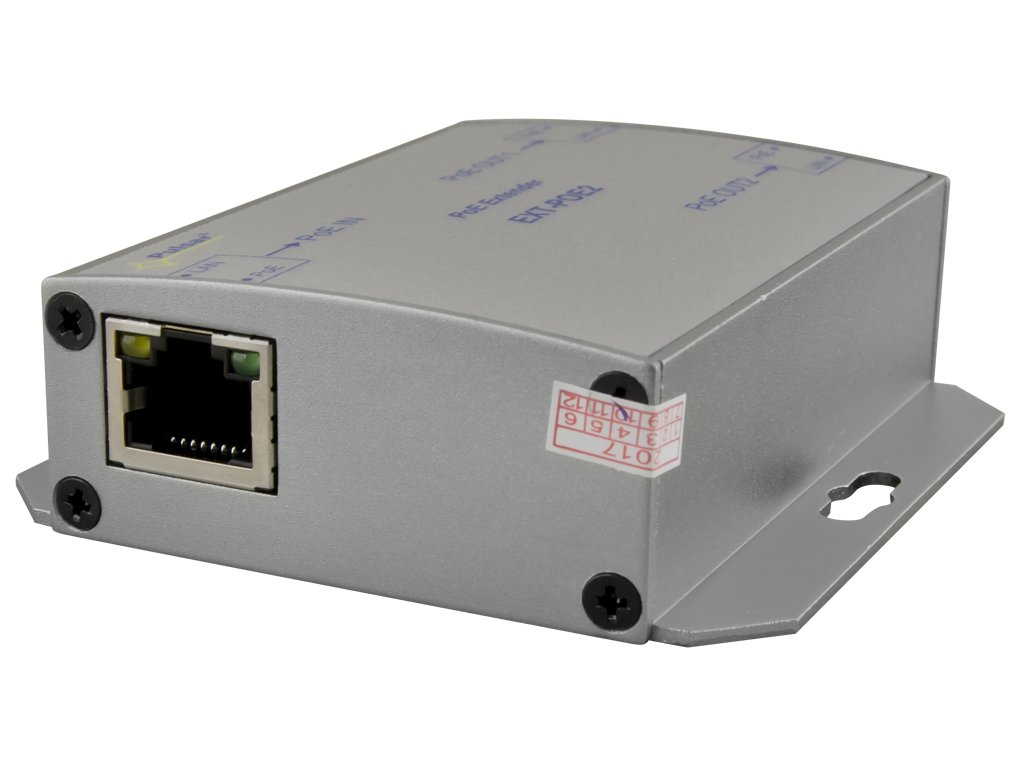

PULSAR EXT-POE2 POE EXTENDER PRE 2 IP KAMERY

PULSAR EXT-POE2 POE EXTENDER PRE 2 IP KAMERY

Kľúčové vlastnosti

• Použitie: Rozšírenie dátového dosahu siete Ethernet o ďalších 100 m
• Vstup PoE: PoE IN - kompatibilný s IEEE802.3af/at
• Výstupy PoE: PoE OUT1 / PoE OUT2 - kompatibilné s IEEE802.3af
• Prúd PoE OUT: 0,3A/port (max. 0,4A)
• Ochrana: OLP, SCP*
• Rozmery: D=81 Š=77 V=26 [+/- 2 mm]
• Inštalácia: Montážne skrutky
• Záruka: 2 roky od dátumu výroby
• Poznámky: určené na prevádzku v sieťach s rýchlosťou 10 Mbit/s a 100 Mbit/s

Účel

Extender EXT-POE2 je zariadenie určené na predĺženie prenosovej vzdialenosti napájania PoE a dátového Ethernetu prostredníctvom krútenej dvojlinky UTP cat. 5/5e o ďalších 100 m. Extender je napájaný z prepínača PoE alebo iného zariadenia kompatibilného s PoE (vstup PoE IN). Výstupné napätie a údaje sú k dispozícii na výstupoch PoE OUT1, PoE OUT2, ku ktorým by mali byť pripojené kamery alebo iné IP zariadenia využívajúce PoE napájanie.Maximálny záťažový prúd je 0,4 A (0,3 A/port). Na prenos energie na portoch PoE OUT1, PoE OUT2 sa používajú páry 4/5 (+) 7/8(-), ktoré sa podľa normy Ethernet nepoužívajú na prenos dát (prenos dát sa uskutočňuje pomocou párov 1/2 a 3/6).

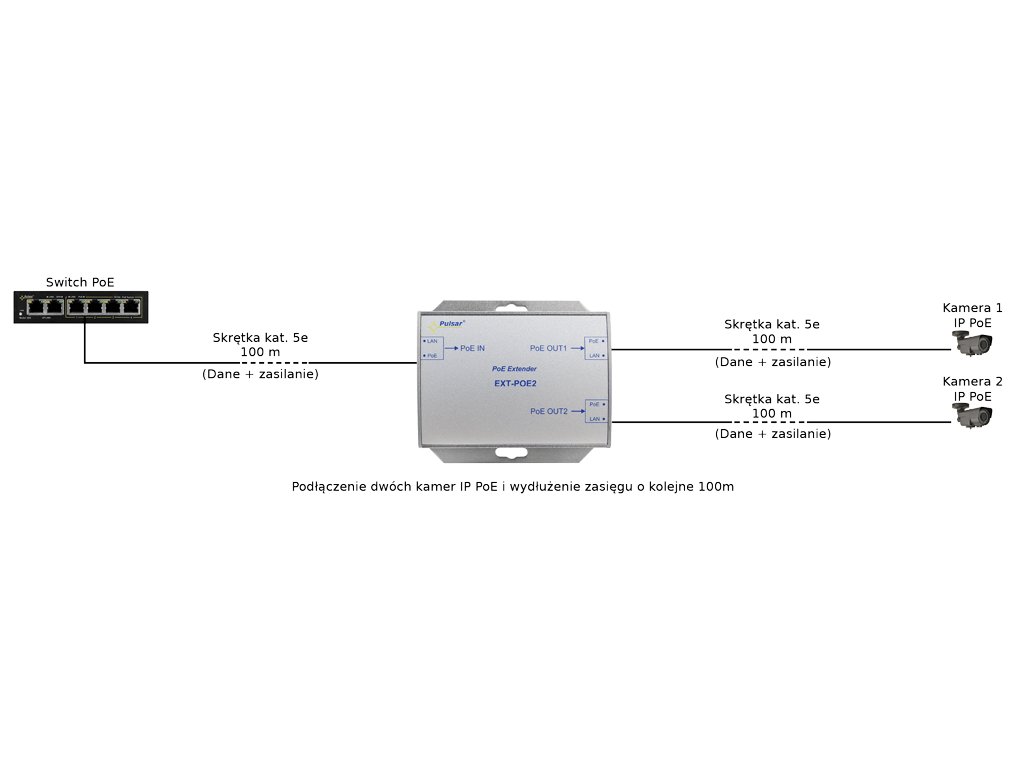

Schéma zapojenia

Technické špecifikácie

• Napájanie : V súlade so štandardom 802.3af/at (44÷57 VDC)
• Spotreba prúdu systémov modulov : <30mA
• Výkon modulu : maximálny výkon 20 W.
• Výstupné napätie : V súlade so štandardom 802.3af
• Výstupný prúd : 0,3A/port (S=0,4A max.)
• Vstupné výkonové páry : PoE IN 1/2 (+) 3/6(-) 4/5 (+) 7/8 (-)
• Výstupný výkon párov : PoE OUT1/2 4/5 (+) 7/8 (-)
• Ochrana proti preťaženiu : OLP
• Ochrana proti skratu : SCP 105 % ÷ 150 % menovitého výstupného prúdu, automatický návrat
• Optická indikácia prevádzky lED dióda LAN (žltá) - stav pripojenia LAN
• LED dióda PoE : (zelená) - prítomné napätie na vstupe/výstupe napájania
• Pracovné podmienky : Trieda prostredia II, -10ºC÷40ºC
• Rozmery (DxŠxV) 81 x 77 x 26 [+/- 2 mm]
• Montáž : Montážne skrutky x2 (otvory Ø 6 mm)
• Konektory : vstup/výstup. PoE , RJ45 8P8C
• Čistá/hrubá hmotnosť : 0,11 kg / 0,15 kg
• Teplota skladovania : -20ºC...+60ºC
• Vyhlásenia, CE záruka : RoHS, 2 roky od dátumu výroby v1.0/I

Funkcie

• Rozsah vstupného napätia 44÷57VDC
• Napájanie z prepínača PoE
• PoE IN v súlade so štandardom IEEE802.3af/at
• Výstupy PoE OUT1/2 kompatibilné s IEEE802.3af
• Rozšírenie dosahu dátového prenosu Ethernet a napájania PoE o ďalších 100 metrov
• Navrhnuté pre siete 10/100 Mb/s
• Optická signalizácia prevádzkového stavu
• Ochranné opatrenia:
• prepätie (vstup PoE)
• preťaženie OLP
• ochrana proti skratu SCP
• Záruka - 2 roky
