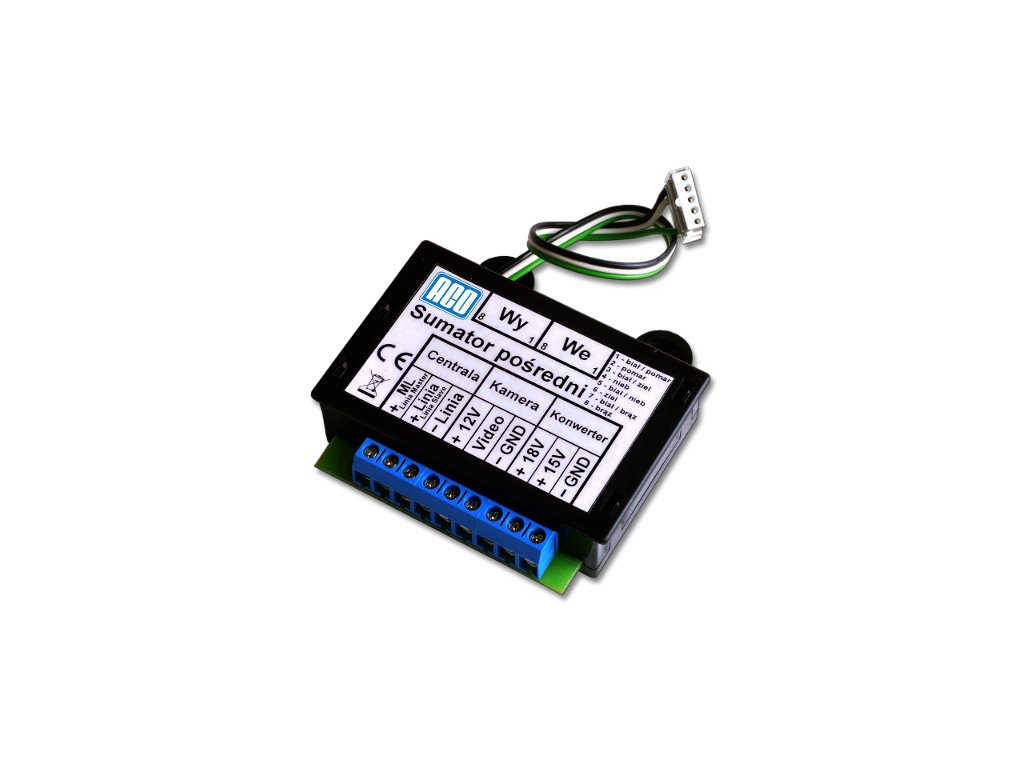

ACO CDNVSp - Sprostredkovateľský kombinátor pre systém CDNV

ACO CDNVSP - nepriamy kombinátor pre systém CDNV

Kľúčové vlastnosti

• Rozmery (mm): 70,5x71x19,5
• Typ inštalácie : Digitálne: krútená dvojlinka kat. 5e alebo 6
• Napájanie: 15 V DC / 50 mA
• Spotreba energie v pohotovostnom režime: 0 W

Výstupy :

• 1 x zásuvka RJ45 (výstup video zbernice)
• 1 x konektor EXTMOD (pripojenie ovládacieho panela/panelu)
• ARK:
• pripojenie audio linky z predchádzajúceho panela/panelov (konektor "ML")

Vstupy :

• 1 x zásuvka RJ45 (vstup video zbernice)
• ARK:
• pripojenie audio linky z ovládacieho panela/panelu
• pripojenie panelovej kamery alebo modulu CDNVK (75Ω/1Vp-p, napájanie 12V)
• pripojenie napájania

Účel

Medziľahlý kombinátor na rozšírenie existujúcej zbernice digitálneho videosystému.

Popis produktu

• používané v podriadených jednotkách série CDNP s modulom CDNVK
• používané v podriadených video paneloch Inspiro
• používané v paneloch Familio P s externou kamerou
• privádza napájacie, video a audio linky do systémovej zbernice
• vyvedie signál audio linky predchádzajúceho panela/panelov zo zbernice (konektor "ML")
