ATTE ASUC-100-480-OF DC/DC CONVERTER Vin 10...30VDC, Vout 48VDC, Pout 100W
Kód: 18123
Podrobný popis
MENIČ ATTE ASUC-100-480-OF
DC/DC menič, zvýšenie napätia, Vin 10...30VDC, Vout 48VDC, Pout 100W, vstavaný modul, typ ASUC-100-480-OF
Účel
ASUC-100-480-OF je vysoko výkonný, neizolovaný DC/DC menič. Prevodník umožňuje prevádzku v širokom rozsahu vstupných napätí a má pevné výstupné napätie 48 V DC. Typickým použitím modulu je výroba 48 V DC napájacieho napätia PoE z 12 V DC alebo 24 V DC napätia prichádzajúceho z vyrovnávacieho zdroja.
Konštrukcia OF (Open Frame) najpohodlnejším spôsobom montáže je séria špecializovaných skríň a montážnych dosiek ABOX vybavená systémovým dierovaním v mriežke 10,8 mm. To je kompatibilné s rozstupom montážnych otvorov zabudovaných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do ľubovoľnej dierovanej časti krytu alebo montážnej dosky.
KĽÚČOVÉ FUNKCIE:
- široký rozsah napájacieho napätia
- pevné výstupné napätie 24 VDC
- nízka akumulácia tepla vďaka vysokej účinnosti meniča
- vysoký výstupný výkon pri malej veľkosti modulu
- odolnosť voči opačnej polarite napájacieho napätia

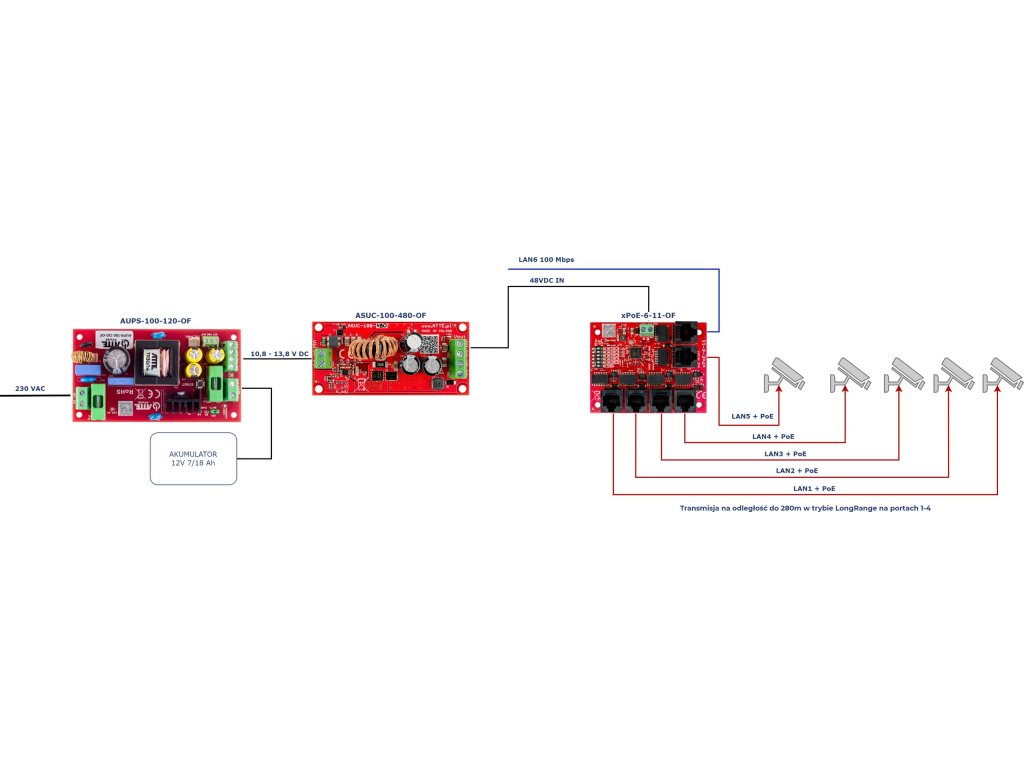

Použitie ASUC-100-480-OF na diaľkové napájanie kamery
Špecifikácia
| Výstupné napätie | 48 VDC +/-2% |
| Výstupný výkon | 120 W @24 V, 80 W @12 V |
| Účinnosť | 93% @Vin=12V, Pout=80W |
| Napájacie napätie | 10...30 VDC |
| Prúd naprázdno meniča | 27 mA @12 V |
| Signalizácia prevádzky | LED1 - prítomnosť výstupného napätia |
| Konštrukcia bývania | Žiadne - zabudovaný modul |
| Montáž | Zásuvné dištančné zátky, montážne otvory v mriežke 10,8 mm |
| Prevádzková teplota | -20...+40°C |
| Rozmery | 40 x 83 x 27 mm |
| Hmotnosť | 0,036 kg |
Dodatočné parametre
| Kategória: | Meniče napätia |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.04 kg |
| EAN: | 5902143690702 |
| Priebeh napätia: | DC |
| Funkcia UPS: | Nie |
| Trvalý výkon: | 80W/120W |
| Pulzný výkon: | 80W/120W |
| Vstupné napätie: | 10-30VDC |
| Výstupné napätie: | 48VDC |
| Funkcia usmerňovača: | Nie |
| Zásuvka USB: | Nie |
| Menič napätia Pulzny výkon: | 80W/120W |
