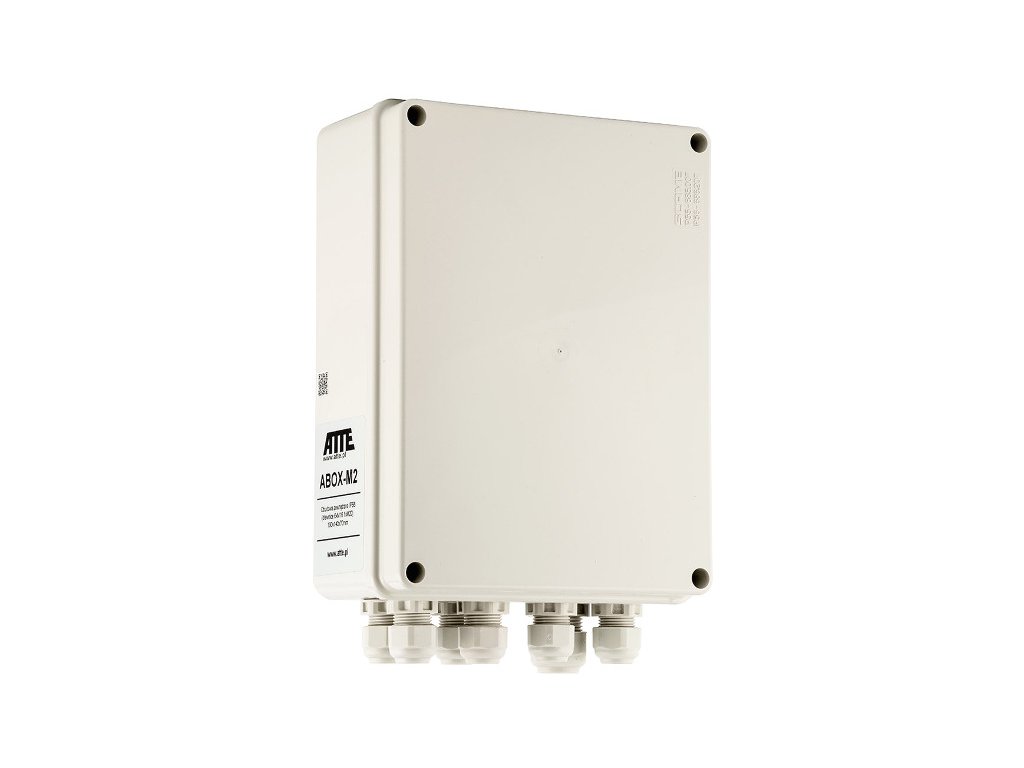

ATTE IP-5-11-M2 5-PORTOVÝ POE SWITCH
Kód: 15483
Podrobný popis
ATTE IP-5-11-M2 5-PORTOVÝ POE SWITCH
Sada až 5 IP kamier, vo vonkajšom kryte ABOX-M2, napájanie 96 W, 6-portový PoE switch 10/100 Mbps (5xPoE + 1xUplink), elektronické poistky, režim Long Range, typ IP-5-11-M2
Účel
IP-5-11-M2 je hotová súprava určená na napájanie systému IP CCTV, ktorý pozostáva z 5 IP kamier . Elektronická ochrana výstupov PoE zabezpečuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia jednotlivých napájacích vetiev a automatické obnovenie napätia po odstránení poruchy. Režim "Long Range" umožňuje zvýšený prenosový dosah až do 280 m pomocou štandardného krúteného páru UTP.
Súpravy s prepínačom PoE sú navrhnuté tak, aby spolupracovali s IP kamerami a inými sieťovými zariadeniami napájanými pomocou PoE 802.3at/af a PoE PASSIVE.
Skrine vonkajšie série ABOX poskytujú pohodlné riešenie problému ochrany zariadení a káblových pripojení namontovaných vonku. Vysokokvalitný plast zaručuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným podmienkam. Dostupné modely sú vybavené montážnou doskou so špeciálnym otvorom v mriežke 10,8 mm. To je kompatibilné s rozstupom montážnych otvorov zabudovaných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do ľubovoľného otvoru v montážnej doske
Súprava obsahuje:
- 1x skriňa ABOX-M2
- 1x napájacia jednotka APS-90-480-OF
- 1x prepínač xPoE-6-11-OF
Kľúčové vlastnosti a funkcie:
- napájanie pre 5 prijímačov PoE 802.3at/af alebo PASSIVE
- možnosť prenosu dát na 280 m (v režime Long Range)
- elektronická poistka nezávisle pre každý kanál PoE (automatický návrat)
- napájanie vybraných portov PoE je možné vypnúť
- jasná optická indikácia stavu napájania a prenosu dát
- až 70W výkon na porte LAN_5 PoE IN/OUT
- až 40W výkon na zvyšných portoch PoE
- jednoduché a rýchle uvedenie do prevádzky bez konfigurácie parametrov
- vysoká účinnosť napájacieho modulu (>90%)
- jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
- jednoduché rozšírenie a rozšírenie systému pripojením ďalších prepínačov série xPoE / IP a IPB / IPUPS
- inštalácia modulov v ľubovoľnej otvorenej časti montážnej dosky (mriežkový systém)
- možnosť skladovať káble vo vnútri skrine
- vstup kábla cez vývodky namontované v skrini: 6xM16 a 1xM20
- súčasťou balenia sú 4 držiaky, ktoré umožňujú montáž krytu bez toho, aby sa narušilo krytie IP56
Špecifikácia
| Porty LAN | 6 portov RJ45 10/100Mbps (5xLAN+PoE, 1xUplink) |
| Podporované prijímače PoE (štandardný / maximálny výkon) | 802.3af - do 15,4 W LAN_1...LAN_5802.3at - do 30 W LAN_1...LAN_5PoE PASSIVE - do 70 W LAN_5 / do 40 W LAN_1...LAN_4 |
| Výstupy PoE (štandardný/výkonový režim) | LAN_1...LAN_5PoE PASÍVNE, režim B (4,5+) (7,8-) |
| Ochrana výstupu PoE (ochrana proti nadprúdu/ skratu) | LAN_1...LAN_40,75A / elektronický (automatický reverz)LAN_51,25A / elektronický (automatický reverz) |
| Mikrospínače SW1 | prepínač 1 "MODE"- režim prevádzky prepínača prepínače 2...6 "PoE ON/OFF"- napájanie PoE na portoch LAN_1...LAN_5 |
| Prevádzkový režim "Štandardný" | prepínač 1 "MODE" v polohe OFFLAN_1...LAN_6 - dosah do 100 m (10/100Mbps) |
| Prevádzkový režim "dlhý dosah | prepínač 1 "MODE" v ONLAN_1...LAN_4 - dosah do 280 m (10Mbps)LAN_5...LAN_6 - dosah do 100 m (10/100Mbps) |
| Sieťový adaptér (typ / typ) | impulzné SMPS /APS-90-480-OF |
| Ochrana výstupu napájacieho zdroja (nadprúd/ skrat) | 9A, elektronický (po skratu môže byť potrebné opätovné spustenie napájania) |
| Tepelná ochrana napájacieho zdroja | TSD (tepelné vypnutie) 130 °C, vyžaduje reštart |
| Rozsah vstupného napätia zdroja / ochrana vstupu | 180...240VAC / T3,15A F1 poistka |
| 9A, elektronický (po skratu môže byť potrebné opätovné spustenie napájania) | 96W |
| Účinnosť napájania | 92% @90W |
| Výstupné napätie napájania (napájanie kamier PoE) | 48V +/-2% |
| Montáž puzdra | montáž na stenu, montážne konzoly |
| Inštalácia zariadenia vo vnútri skrine | 4,8 mm systémové dierovanie v 10,8 mm mriežke |
| Rozsah prevádzkových teplôt | -25°C...+40°C |
| Kryt (typ / materiál / farba / vstup kábla) | ABOX-M2 / plast / RAL7035 sivá / tlmiče 6xM16 a 1xM20 |
| Rozmery / čistá hmotnosť / stupeň ochrany | 190x140x70mm / 0,71kg / IP56 |
