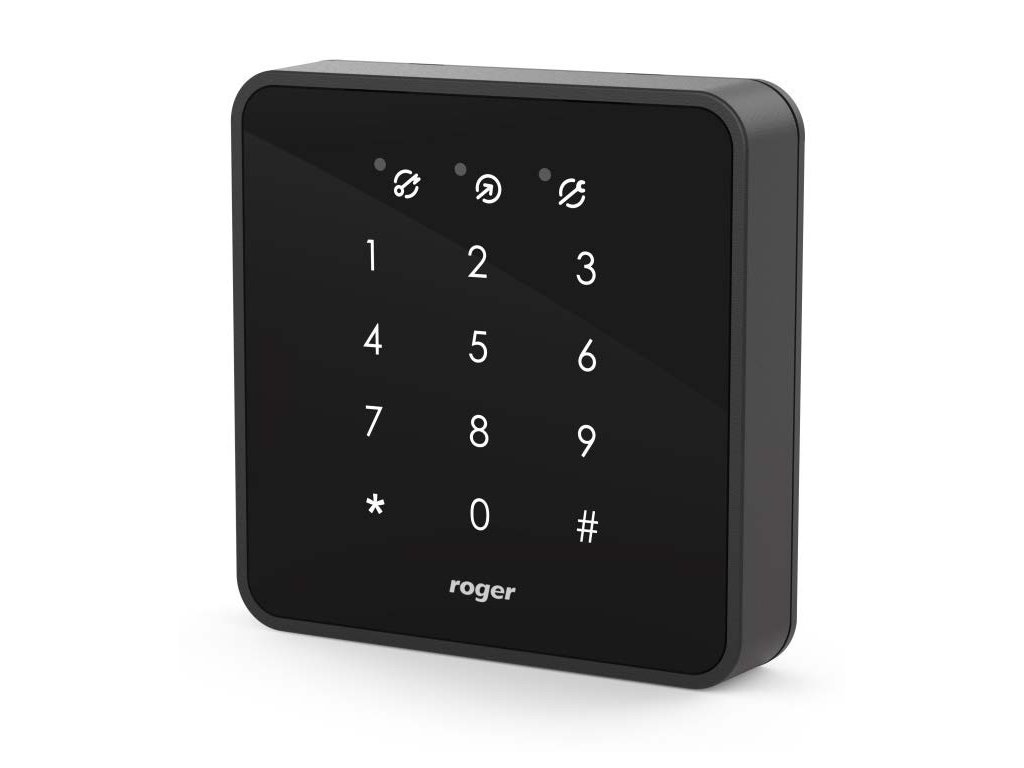

Bezkontaktná čítačka ROGER MCT82M-IO

BEZKONTAKTNÁ ČÍTAČKA
ROGER MCT82M-IO

Kľúčové vlastnosti

• Identifikácia karty a kódu
• Čítanie kariet zo vzdialenosti až 7 cm
• Klávesnica citlivá na dotyk s podsvietením
• Tri indikátory LED
• Prevádzka v 13,56MHz štandarde MIFARE
• Práca v interiéri
• 1 reléový výstup

Účel

Čítačka určená na použitie v systéme RACS 5

Popis

Bezkontaktné čítačky MIFARE® série MCT82M sú zariadenia určené na prevádzku v systéme kontroly prístupu RACS 5. Čítačky fungujú ako podriadené zariadenia prístupového kontroléra a nemôžu pracovať samostatne. Komunikácia s riadiacou jednotkou prebieha prostredníctvom zbernice RS485 a protokolu EPSO 3 (Roger). V predvolenom nastavení má nová čítačka adresu ID=100. Adresu možno zmeniť pomocou nástroja RogerVDM (Windows) alebo manuálne (pozri časť: Manuálna výmena adresy). Úplné programovanie konfiguračných nastavení čítačky je možné len z úrovne softvéru RogerVDM.

Charakteristika

• Bezkontaktné karty ISO14443A, čítanie sériového čísla karty (CSN):
• MIFARE® ULTRALIGHT
• MIFARE® Classic 1k a 4k
• MIFARE® Plus
• MIFARE® DESFire EV1
• Čítanie čísla programovateľnej karty (PCN):
• MIFARE® Classic 1k a 4k
• Rozsah čítania do 7 cm *
• Tri parametrické vstupné linky**
• Reléový výstup 1,5 A/30 V**
• Dva tranzistorové výstupy 150 mA/15 V**
• Komunikačné rozhranie RS485
• Tri indikátory LED
• Signálny reproduktor
• Ovládanie hlasitosti
• Klávesnica citlivá na dotyk s podsvietením
• Nastavenie úrovne podsvietenia klávesnice
• Snímač otvorenia a odpojenia krytu
• Konfigurácia z počítača (softvér RogerVDM)
• Práca v interiéri
• Označenie CE

Technické údaje

• N : 10-15 VDC
• P : MCT82M ~60 mA
• Z : do 7 cm
• W : Tri vstupy elektricky pripojené k +12 V cez 5,6 kΩ rezistor. Pre vedenia typu NO a NC je prahová hodnota spúšťania približne 3,5 V
• W : Jeden reléový výstup s jednoduchými NO/NC kontaktmi, menovitý 30 V/1,5 A DC/AC
• W dva tranzistorové výstupy typu otvorený kolektor, zaťažiteľnosť 15 V/150 mA DC
• O izolovaný NO/NC kontakt, 50 mA/24 V, kontakty sa zatvoria, keď je kryt zatvorený, interne pripojený k vstupnému vedeniu
• K : 13.56MHz MIFARE® Ultralight, Classic (CSN a PCN), DESFire EV1 (CSN) a Plus (CSN)
• O až 1 200 m medzi riadiacou jednotkou a čítačkou, počítanie pomocou kábla
• S : IP41
• K : Trieda II, vnútorné podmienky,
• T : -10°C - +50°C,
• W : 10 až 95 % (bez kondenzácie)
• W : 85 X 85 X 22 mm
