DC/DC Menič ASUC-50-240-OF
Kód: 19139
Podrobný popis

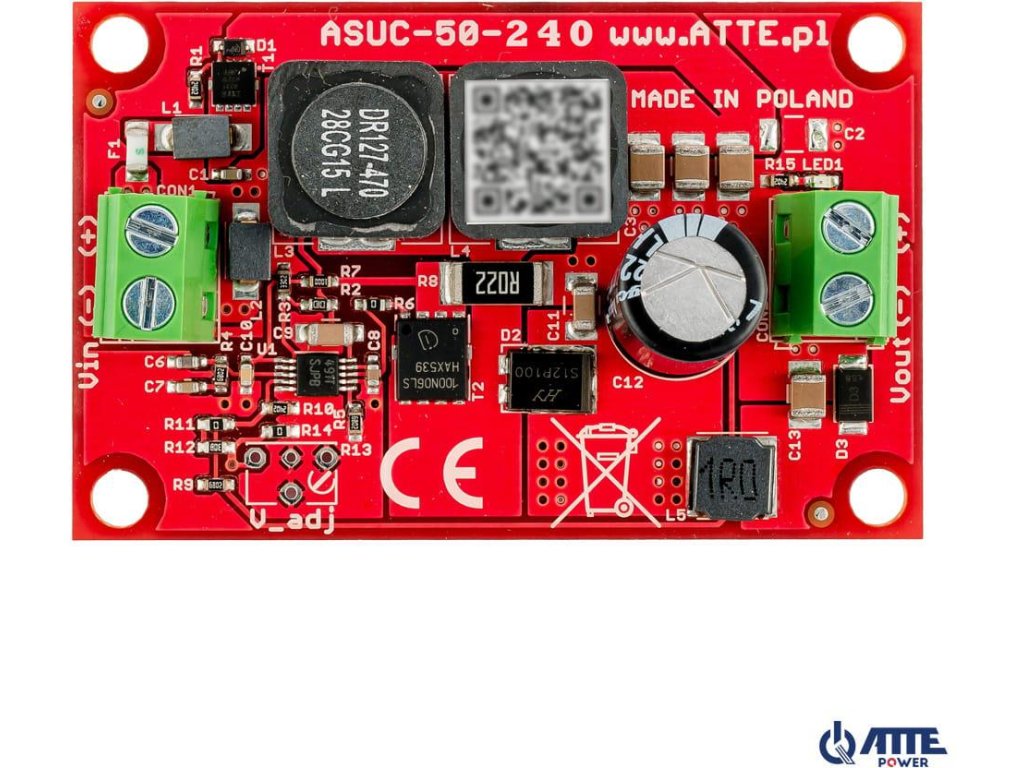

DC/DC MENIČ ASUC-50-240-OF
DC/DC menič, zvýšenie napätia, Vin 10...24VDC, Vout 24VDC, Pout 50W, vstavaný modul, typ ASUC-50-240-OF
Účel
ASUC-50-240-OF je vysoko výkonný, neizolovaný DC/DC menič. Prevodník umožňuje prevádzku v širokom rozsahu vstupného napätia a má pevné výstupné napätie 24 V DC. Typickou aplikáciou modulu je výroba 24 V DC napájacieho napätia z 12 V DC napätia pochádzajúceho z vyrovnávacieho zdroja.
Konštrukcia OF (Open Frame) umožňuje inštaláciu zariadenia do ľubovoľného krytu, avšak najpohodlnejší spôsob montáže je do vyhradených krytov a montážnych dosiek série ABOX, ktoré sú vybavené systémovým dierovaním v mriežke 10,8 mm. To je kompatibilné s rozstupom montážnych otvorov zabudovaných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do ľubovoľnej dierovanej časti krytu alebo montážnej dosky.
KĽÚČOVÉ FUNKCIE
- široký rozsah napájacieho napätia
- pevné výstupné napätie 24 VDC
- nízka akumulácia tepla vďaka vysokej účinnosti meniča
- vysoký výstupný výkon pri malej veľkosti modulu
- odolnosť voči opačnej polarite napájacieho napätia
| Výstupné napätie | 24 V DC +/-2 % |
| Výstupný výkon | 50W @12V |
| Účinnosť | 93% @Vin=12V, Pout=50W |
| Napájacie napätie | 10...24 VDC |
| Prúd naprázdno meniča | 27 mA @12 V |
| Signalizácia prevádzky | LED1 - prítomnosť výstupného napätia |
| Konštrukcia bývania | Žiadne - zabudovaný modul |
| Montáž | Zásuvné dištančné zátky, montážne otvory v mriežke 10,8 mm |
| Rozsah prevádzkových teplôt | -20...+40°C |
| Rozmery | 40 x 61 x 16 mm |
| Rozmery | 0,03 kg |
