Energetická súprava FDS - FAAC 392 24V pre 5m dvojkrídlové brány

Energetická súprava FDS - FAAC 392 24V pre 5m dvojkrídlové brány

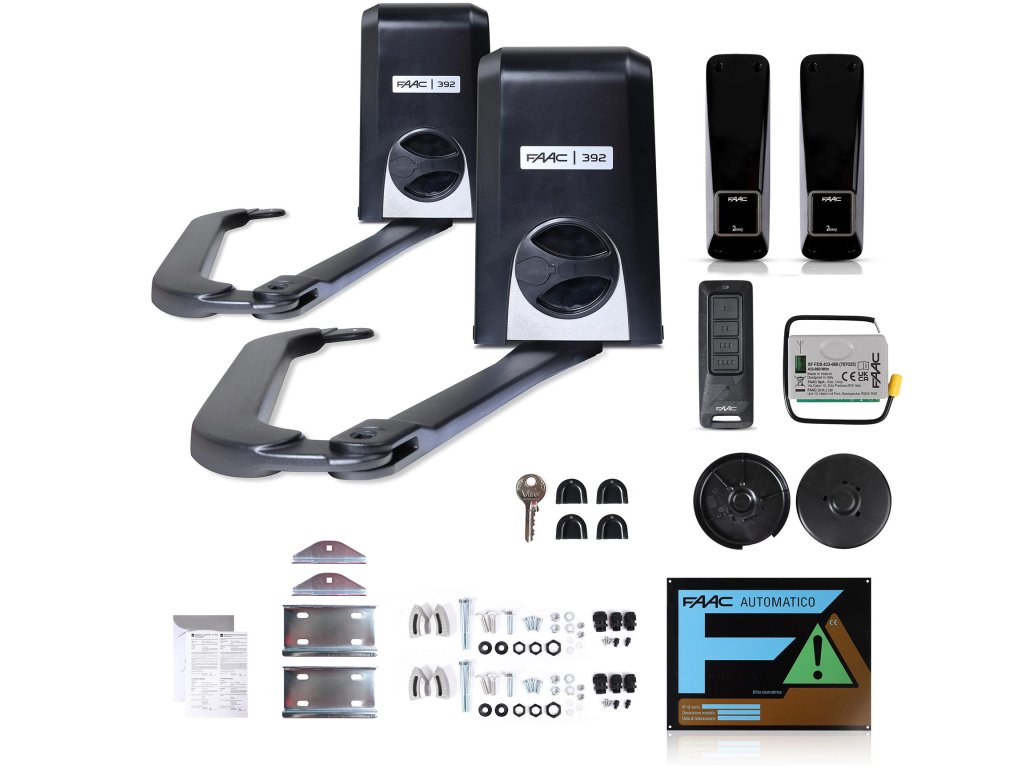

Súprava obsahuje:

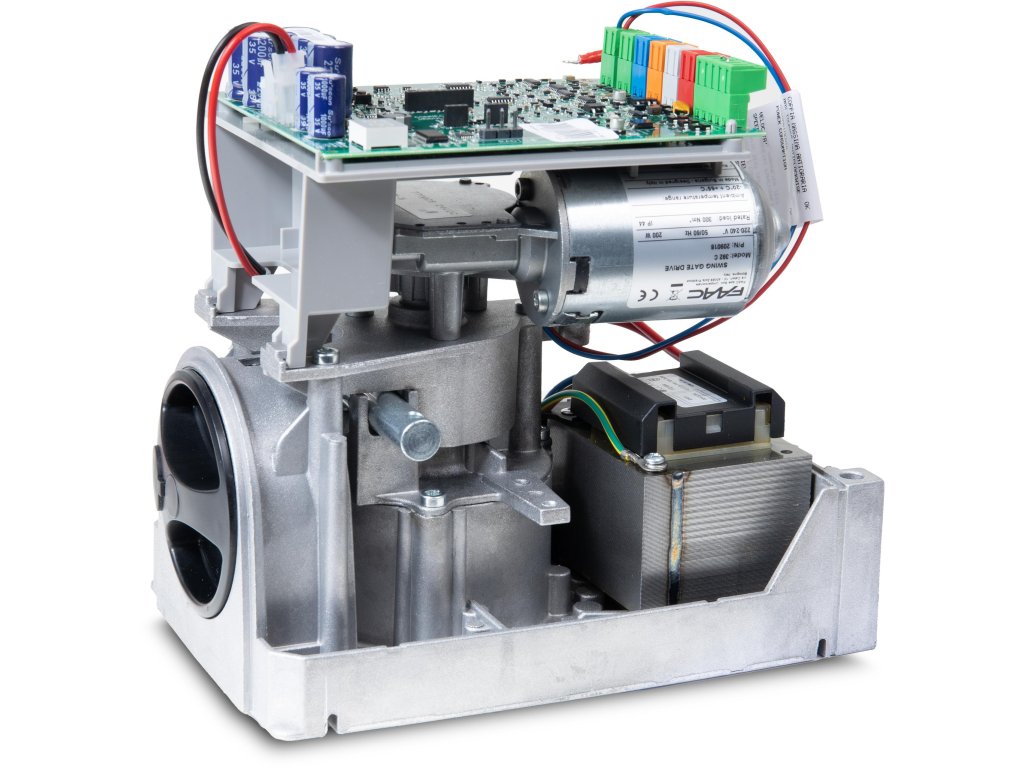

• Pohon FAAC 392E s výklopným ramenom a integrovanou riadiacou jednotkou

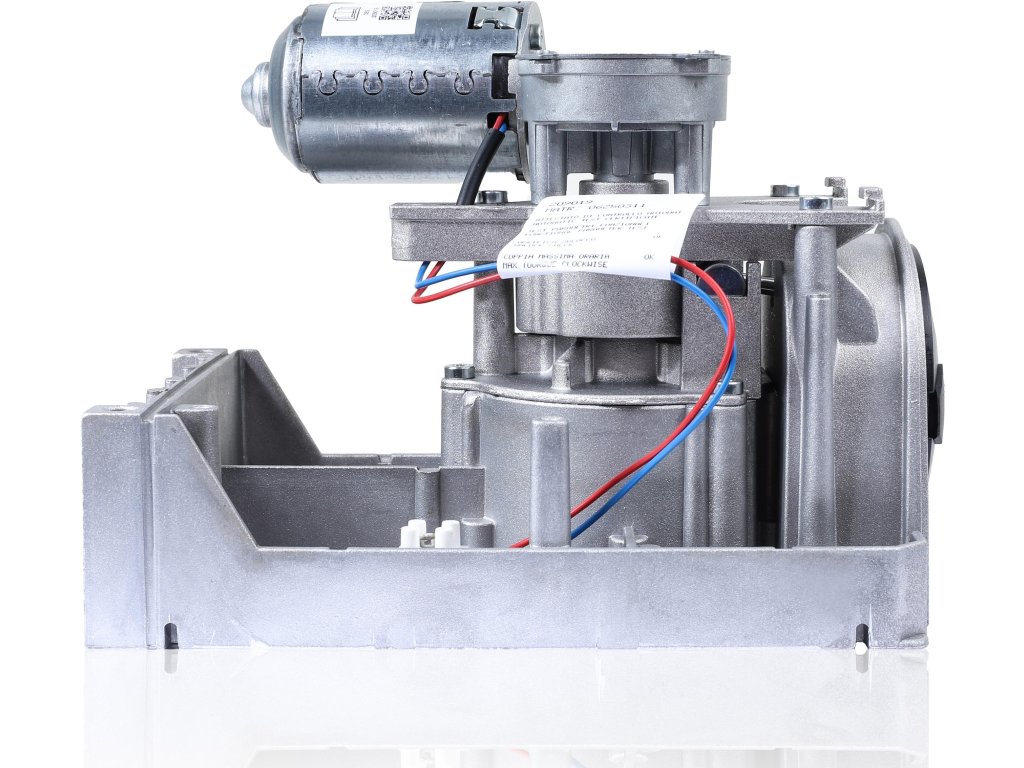

• Aktuátor FAAC 392 s ohybným ramenom
• 2x otváracie zarážky (polmesiace)
• 2x uzáver (polmesiace)
• Rádiový modul XF FDS
• 1 ks diaľkového ovládania XT4 FDS LR
• Pár fotobuniek XP20BD

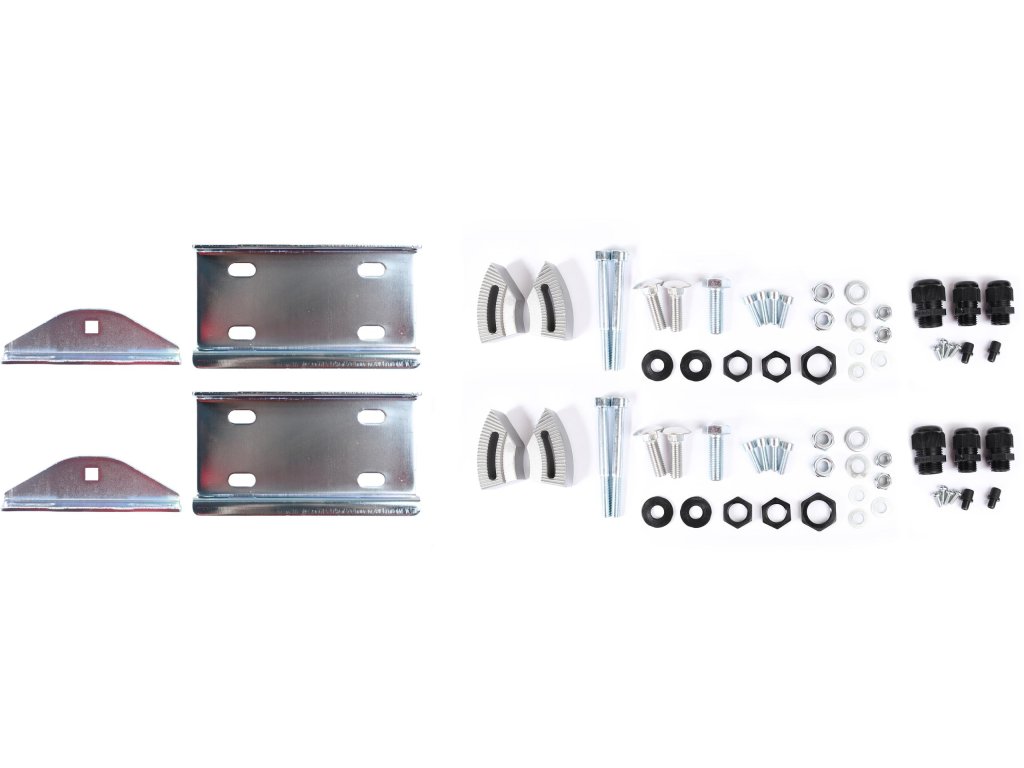

• Montážne prvky pre stĺpiky a krídla dverí vrátane montážnych čapov pre pohony

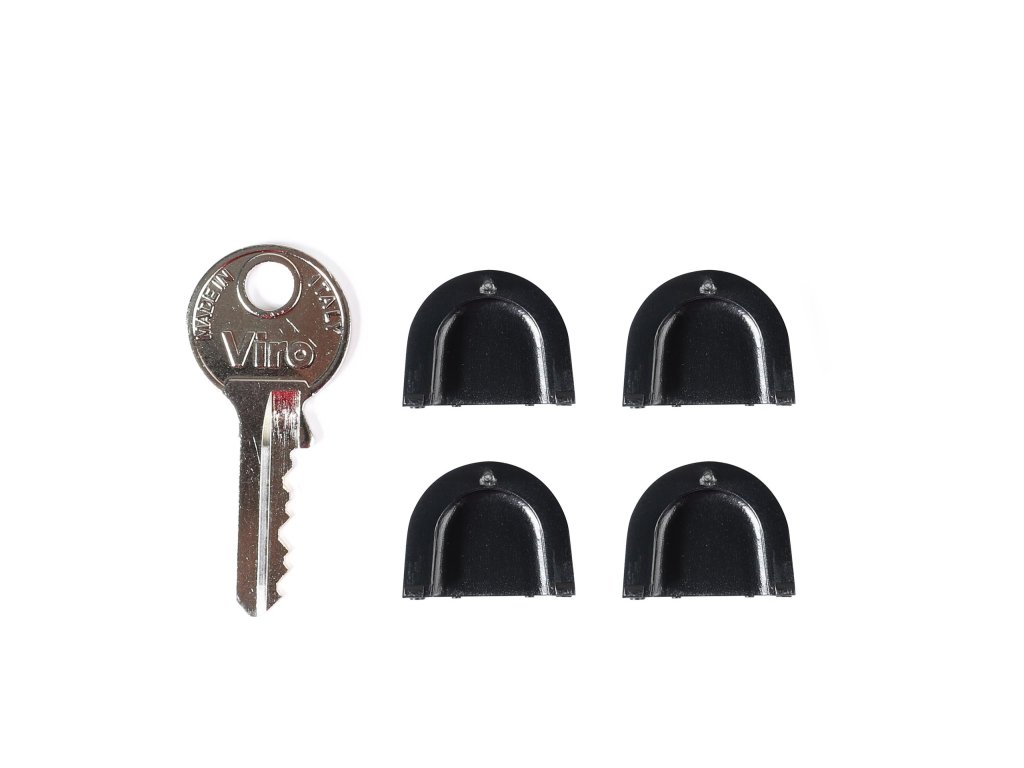

• Kľúče na núdzové uvoľnenie
• Pôvodné balenie FAAC

Účel

Kompletná súprava elektromechanického pohonu s kĺbovými ramenami pre krídlové brány, dvor. Vhodná pre krídla s dĺžkou do 2 metrov (alebo 2,5 metra pri použití elektromagnetického zámku). Maximálna hmotnosť jedného krídla by nemala presiahnuť 300 kg. Štartovacia súprava FAAC Energy 392 obsahuje ideálne riešenie pre široké stĺpiky brány, ktoré umožňuje prevádzkovať bránu so svetlou výškou až 5 metrov

Kľúčové vlastnosti:

• Kompaktný, elegantný dizajn. Šírka - najpodstatnejší rozmer - nepresahuje 185 mm!
• Jednoduchá inštalácia. Kĺbový rám poskytuje veľkú flexibilitu použitia a umožňuje inštaláciu aj na široké stĺpy.
• Vďaka samočinnému pohonu nie je potrebné inštalovať elektromagnetické zámky. V prípade výpadku elektrického prúdu umožňuje ľahko ovládateľný systém uvoľnenia (s individuálnym kľúčom) otvorenie a/alebo zatvorenie brány.
• Zabudované mechanické blokády: nie sú potrebné žiadne mechanické blokády otvárania a zatvárania.
• Nový ovládací panel E034S s veľmi širokými možnosťami
• Núdzová batéria zaručuje prevádzku v prípade výpadku prúdu(k dispozícii ako voliteľné príslušenstvo).

• Aby ste zaručili správnu prevádzku, uistite sa, že vzdialenosť medzi závesom brány a ktoroukoľvek stenou alebo koncom plota je väčšia ako 725 mm.
• Pohony sú vybavené pohodlným, bezpečným systémom uvoľnenia, takže krídla brány možno otvoriť alebo zatvoriť pomocou súkromného kľúča v prípade výpadku elektrického prúdu alebo poruchy pohonu.

Inovatívna riadiaca jednotka E034

• NOVÉ ZJEDNODUŠENÉ POUŽÍVATEĽSKÉ ROZHRANIE
• Programovanie ovládacieho panela pomocou tlačidiel a displeja.
• Diagnostika pomocou LED a displeja.
• Môže byť nakonfigurovaný s 1 alebo 2 pohonmi.
• Rozsah spomalenia v cykle zatvárania a otvárania nastaviteľný presne a samostatne pre každé krídlo.
• Technológia 2EASY pre príslušenstvo BUS
• 1 programovateľný výstup.
• Jemný štart a jemné zatváranie.
• Rádiová trasaFDS - bezpečnosť a nemožnosť klonovania diaľkového ovládania
• Ako voliteľná možnosť (na zakúpenie): modul XLCzníženie spotreby energie na 0,5 W v pohotovostnom režime

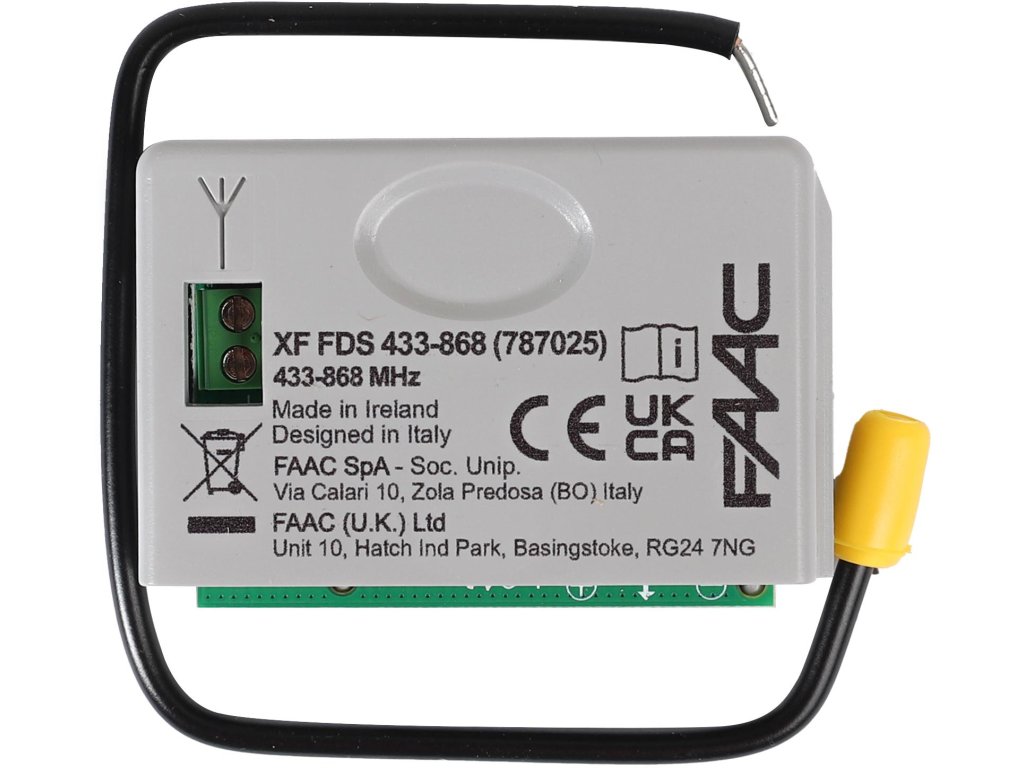

Rádiový modul FAAC XF FDS 433-868

Rádiový modul XF FDS 433-868 MHz kompatibilný s diaľkovými ovládačmi FAAC XT2 / XT4 433-868 MHz FDS s dlhým dosahom.

Kompatibilný s elektronickými ovládacími panelmi FAAC vybavenými univerzálnym dekódovacím systémom FDS, ktorý je rozpoznateľný podľa špeciálneho loga.

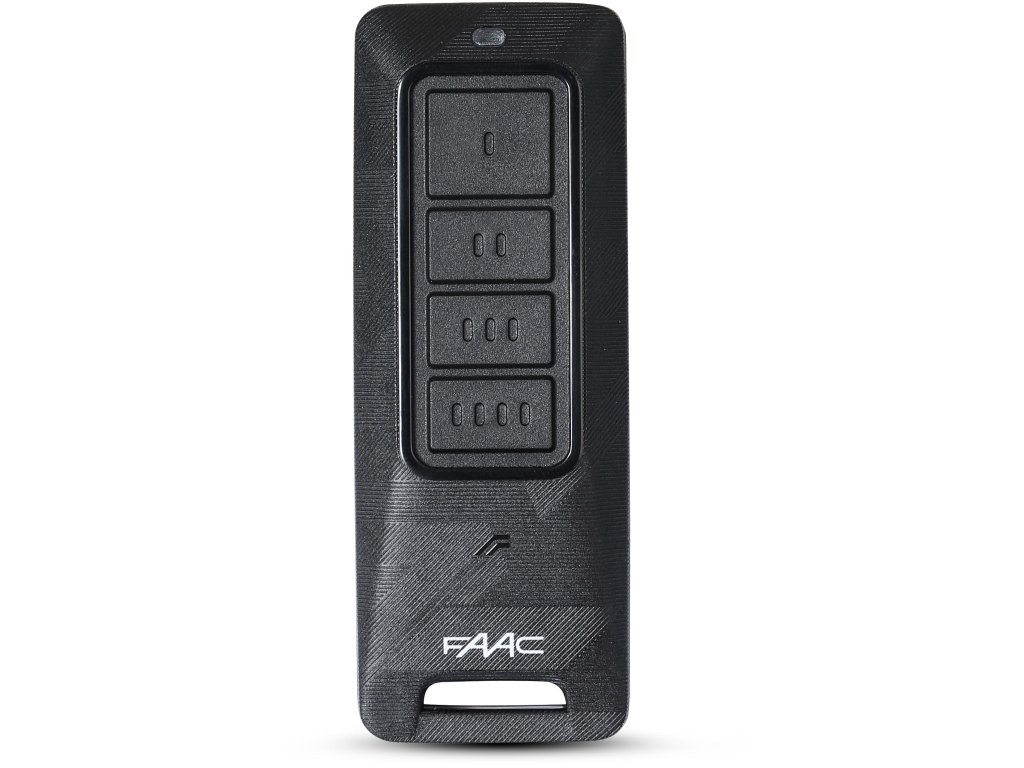

Diaľkové ovládanie FAAC XT4 FDS 433-868 SLH LR (Long Range)

Diaľkové ovládače FAAC XT4 FDS majú maximálnu ochranu proti klonovaniu. Zabezpečuje ju pokročilá bezpečnostná schéma založená na hardvérovej technológiiZabezpečený trezor (certifikát PSA - úroveň 3) aTrustZone, čo je najmodernejší spôsob zabezpečenia digitálnych finančných transakcií a zariadení/sietí IoT s vysokým stupňom zabezpečenia.

FDS (digitálny podpis FAAC) - je rádiový protokol založený na frekvenčnej modulácii s najvyšším výkonom z hľadiska dosahu a výdrže batérie; rádiový prenos je chránený symetrickým šifrovacím algoritmom AES-128 so 128-bitovým kľúčom. Pravosť diaľkových ovládačov sa overuje reťazcom personalizovaných bezpečnostných certifikátov FAAC.

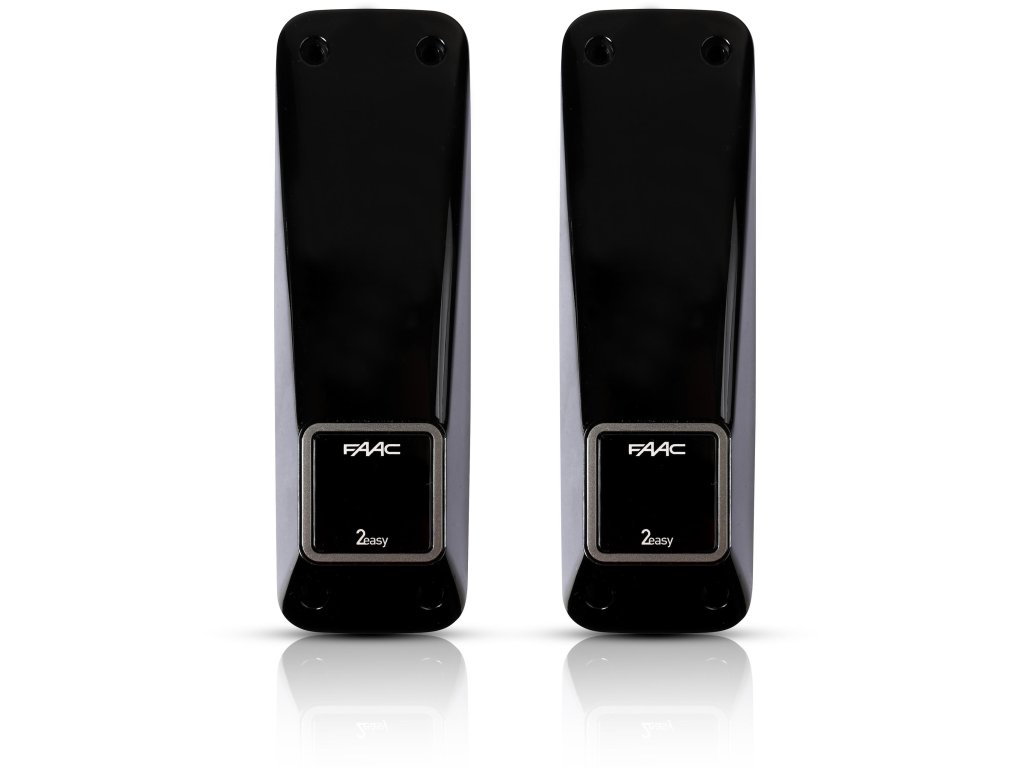

Fotobunky XP20BD - dvojvodičové

• Inštalácia na povrch alebo na vyhradený stĺp
• Smerová fotobunka s nastaviteľným uhlom pohľadu
• Prevádzkový dosah do 20 m
• Stupeň ochrany: IP 54
• Automatická vertikálna kalibrácia
• Usporiadanie s napájacou zbernicou BUS len dva vodiče bez polarity
• V jednom systéme je možné nainštalovať až 16 párov fotobuniek

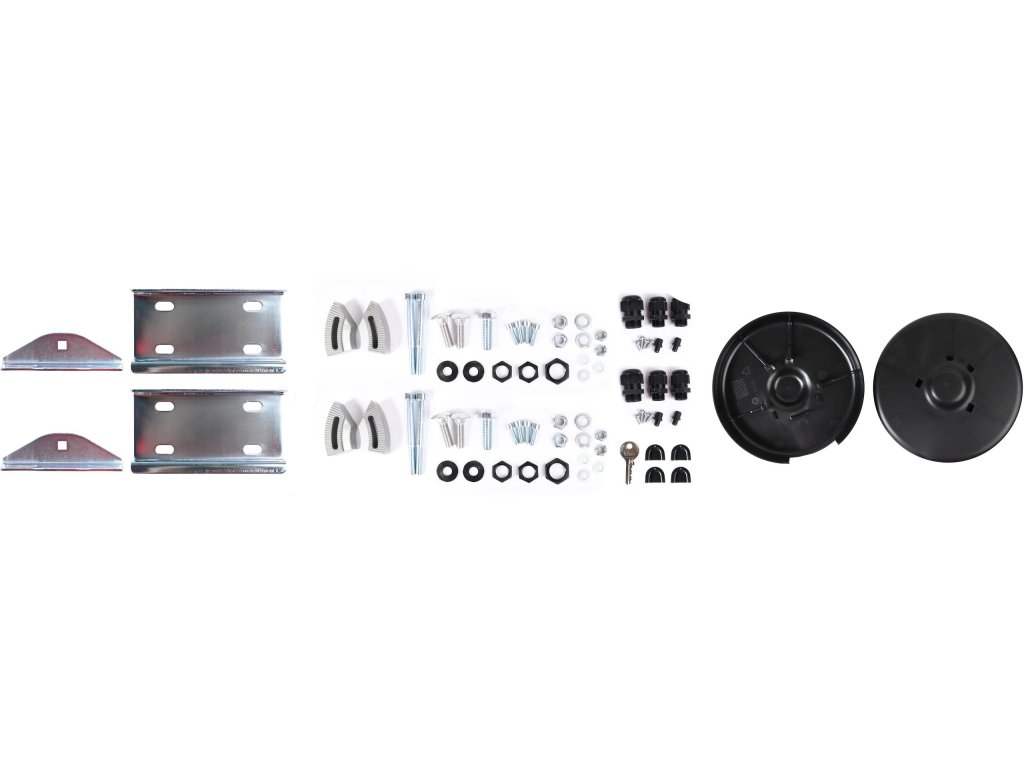

Montážne príslušenstvo

Technické špecifikácie:

• Napájacie napätie: 220-240 V AC 50/60 Hz
• Typ motora: Kefa, 24 V DC
• Maximálny ťah 300 Nm
• Maximálna uhlová rýchlosť: 8,5°/s.
• Maximálny uhol otvorenia krídla120°
• Okolitá teplota počas prevádzky: -20°C ÷ + 55°C
• Stupeň ochrany: IP44
• Frekvencia používania: kontinuálne

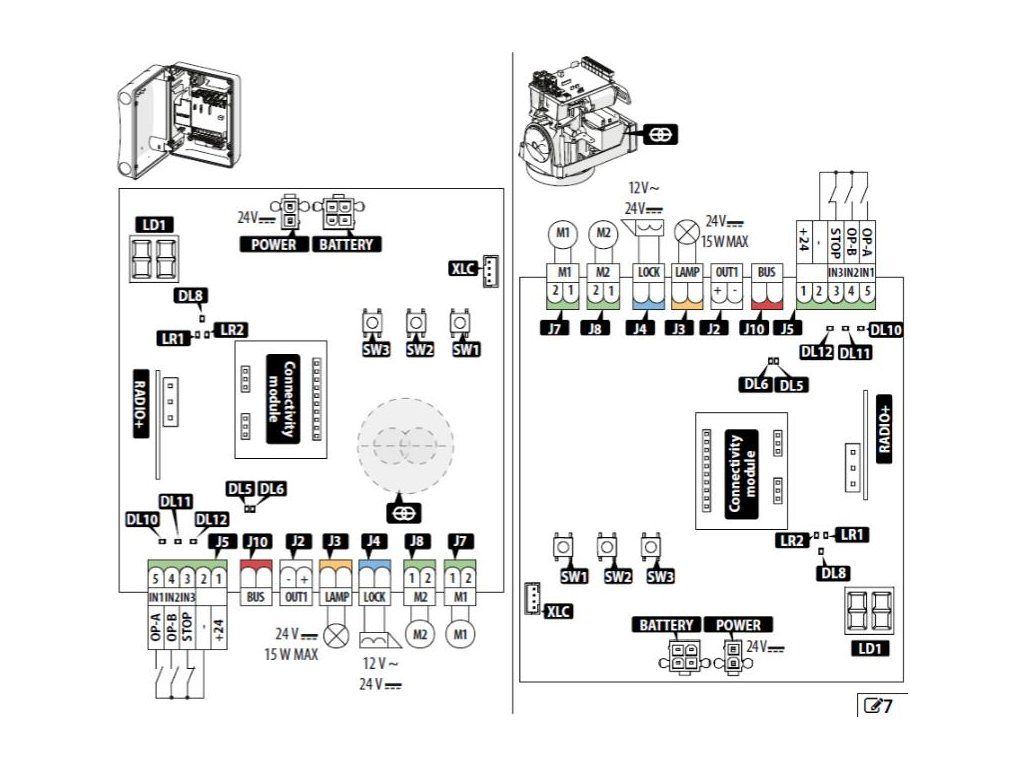

Špecifikácie ovládacieho panela E034S

• Zobrazenie: ÁNO
• BUS: ÁNO
• Vstup STOP: ÁNO
• Výkon lampy: ÁNO (24 V)
• Výstup elektrického zámku: ÁNO
• 3-PIN vstup prijímača OMNIDEC: ÁNO
• Programovateľný výstup (OUT 1): ÁNO
• Počet operačných logík: 7
• Nastavenie sily: Áno (rozsah: 1-50 samostatne nastaviteľný pre každý list F1, F2)
• Nastaviteľná rýchlosť otvárania/zatvárania: Áno (rozsah: 1-10 jednotný v oboch smeroch pre obe krídla)
• Manuálne ovládanie pohonu (N1, N2): ÁNO
• Spomalenie vzdialenosti pri otváraní: Áno (rozsah: 0-99 nastaviteľný samostatne pre každý list r1, r2)
• Spomaľovacia vzdialenosť pri uzávierkach: Áno (rozsah: 0-99 nastaviteľný samostatne pre každý list r1, r2)
• Nastavenie oneskorenia otvorenia krídla (Od): Áno (rozsah: 00 - 1,3)
• Nastavenie oneskorenia zatvárania krídla (Od): Áno (rozsah: 00 - 1,3)
• Ľahký dotyk: ÁNO
• Ľahký štart: ÁNO
• Nastavenie času pauzy OPEN A (PA): Áno (rozsah: 00 - 9,5)
• Nastavenie času pauzy OPEN B (PB): Áno (rozsah: 00 - 9,5)
• Funkcia brány: ÁNO
• Nastavenie citlivosti pred rozbitím - detekcia prekážok(EC): Áno (rozsah: 00 - 10)
• Funkcia samoučenia: ÁNO
• Kompatibilita s FSD (prostredníctvom OMNIDEC): ÁNO
• Kompatibilita so službou Simply Connect: ÁNO

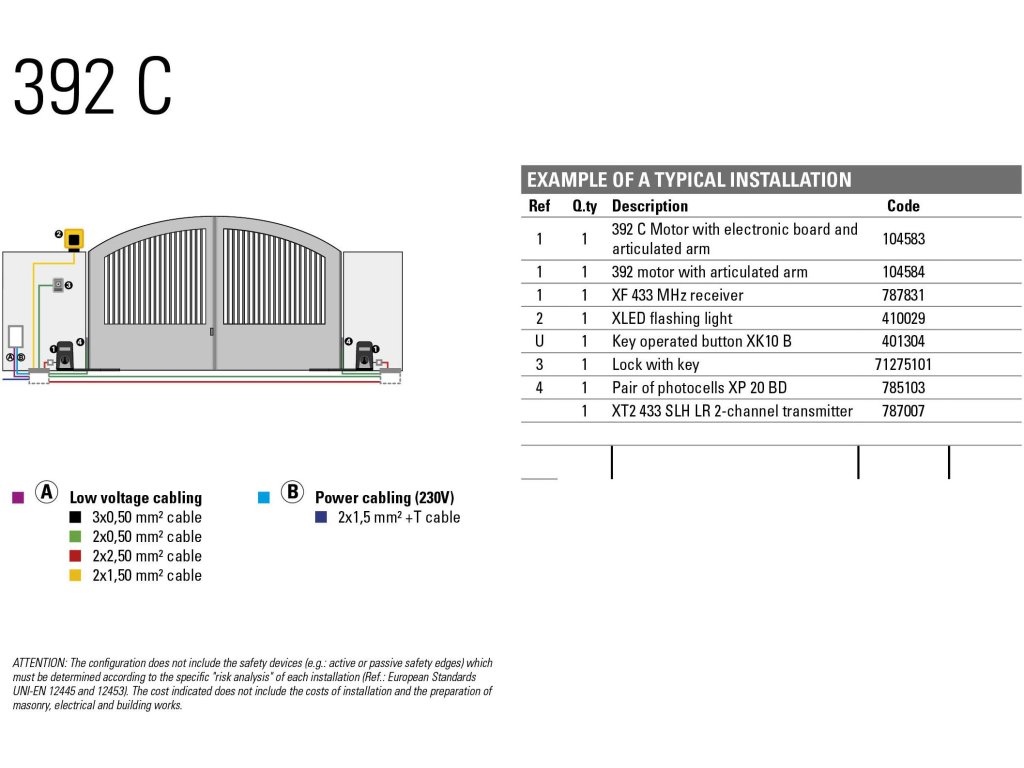

Štandardná automatizácia:

POZOR!

Pohony brán, rovnako ako všetky výrobky, ktoréNIE SÚ ukončené zástrčkou, takže pri ich inštalácii sa musia vykonať zmeny v elektrickej inštalácii budovy - zo zákona sú určené len na inštaláciukvalifikovaný inštalatérs príslušným povolením.
