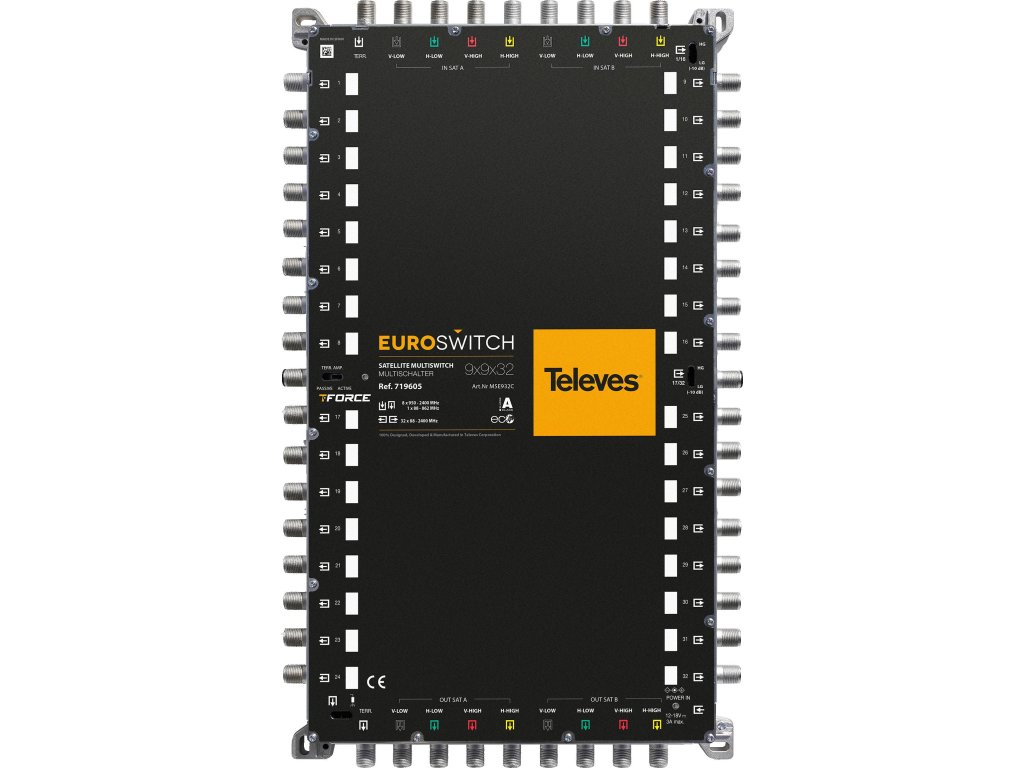

EUROSWITCH 9x9x32 "F" END/CASCADE ref. 719605

EUROSWITCH 9x9x32 "F" END/CASCADE ref. 719605

Kľúčové vlastnosti

• Veľmi kompaktné rozmery a hmotnosť, dokonca aj v modeloch s veľkým počtom výstupov
• Veľmi nízke priechodné straty a straty vo vetvách
• Vysoké tienenie (trieda A). Kryt z liatiny (zamak)
• Prepínač na prepínanie medzi kaskádovými a koncovými režimami
• Vynikajúca izolácia medzi vstupmi a výstupmi
• Vybavené technológiou TForce - úroveň výstupu na zem sa automaticky nastaví (TERR. AMP. ACTIVE) na optimálnu úroveň
• Prepínač nízkeho zosilnenia (LG) / vysokého zosilnenia (HG) 10 dB pre zoslabenie satelitného vstupu pre každú skupinu 8 používateľov
• Dve možnosti napájania: z napájacieho zdroja alebo z kaskády prostredníctvom satelitných vstupov alebo výstupov
• Nízka spotreba energie za štandardných podmienok. Okrem toho režim ECO znižuje spotrebu s klesajúcim počtom pripojených používateľov
• Široký rozsah napájania 12-18 V, vďaka čomu sú kompatibilné s väčšinou existujúcich systémov
• Prechod výkonu medzi všetkými vstupmi a kaskádami
• Identifikácia (farby) na vstupe a výstupe
• 100% európsky dizajn, kvalita a výroba

Popis

Kompaktný multiprepínač s 9 vstupmi (1 pozemný vstup a 8 vstupov pre dva satelity, každý so štyrmi polarizáciami) a 32 užívateľskými výstupmi.

Kompaktná a optimalizovaná elektronická konštrukcia zabezpečuje veľmi nízke priechodné a odbočné straty. Tým sa znižuje počet zosilňovačov potrebných na použitie v kaskáde a vytvára sa lepšie vyvážený signál aj vo veľkých kolektívnych inštaláciách.

Používajte ako koncový multiprepínač (topológia hviezda) alebo kaskádový multiprepínač (nastavenie prepínača). Vybavený prepínačom na aktiváciu technológie TForce, ktorá automaticky upravuje pozemný signál a udržiava ho konštantný napriek rozdielom v príjme.

Technické špecifikácie

Počet vstupov 9

Počet kaskádových výstupov 9

Počet používateľských výstupov 32

Frekvenčný rozsah TERR. MHz 88 ... 862

Frekvenčný rozsah SAT. MHz 950 ... 2400

Vstupná úroveň TERR. dBµV 80 ... 110

Vstupná úroveň SAT. dBµV 65 ... 112

Straty pri prechode TERR. dB < 5

Straty pri prechode SAT. dB 4 ... 6,5

Straty pobočky TERR. Aktívne dB 3

Straty pobočky TERR. Pasívne dB 35

Straty pobočiek SAT. HG dB 0

Straty pobočiek SAT. LG dB 14 ... 8

Výstupná úroveň 10Ch DVB-T dBµV 78

H/V izolácia dB > 50

Izolácia používateľa dB > 30

Napájacie napätie Vdc 12 ... 18

Max. prúd (PSU - TERR ACT.) mA 115 *1

Max. prúd (PSU - TERR PAS.) mA 5

Max. prúd (STB) mA 85

Prevádzková teplota °C -5 ... 45

Stupeň ochrany (IP) 20

Čistá hmotnosť: 1.221 g

Hrubá hmotnosť: 1.221 g

Šírka: 210 mm

Výška: 353 mm

Hĺbka: 45 mm
