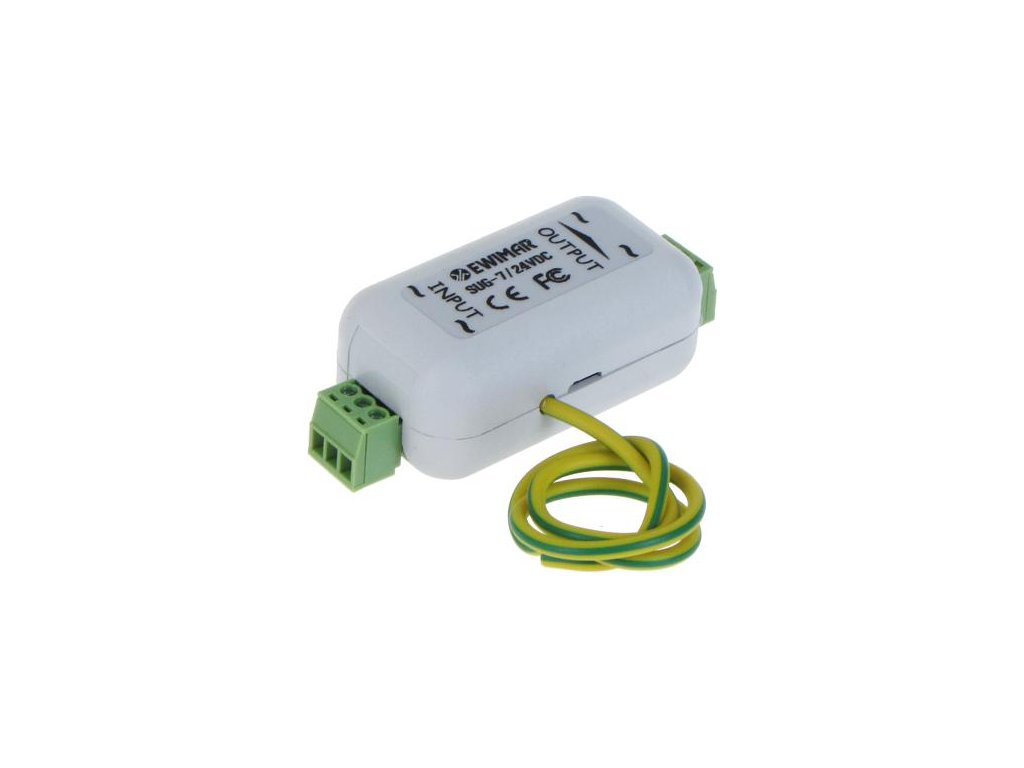

EWIMAR SUG-7 / Ochrana napájacieho vedenia 24VDC
Kód: 16430
Garancia doručenia
nepoškodeného tovaru
Overený obchod
Viac než 1000 zákazníkov nás doporučuje na základe recenzií
Vlastné sklady
Viac ako 1 500 000 produktov na našich skladoch
Podrobný popis
SUG-7/24VDC je určený na ochranu elektronických zariadení napájaných jednosmerným napätím 24 V pred bleskovými výbojmi, prepäťovými impulzmi a tiež pred náhlym zvýšením napätia, ku ktorému môže dôjsť v dôsledku poruchy sieťového napájania. Zabudovaná automatická poistka 1A obmedzuje riziko poškodenia sieťového napájania a znižuje riziko požiaru v prípade skratu v kábloch alebo v pripojenom spotrebiči.
Ochrana je vybavená odnímateľnými skrutkovacími konektormi na jednoduchú inštaláciu a údržbu.
Môže sa použiť pre akékoľvek elektronické zariadenie, ktoré je napájané jednosmerným napätím 24 V, napríklad pre priemyselné automatizačné zariadenia. Je pripojený medzi zdroj napájania (napájací zdroj, batéria) a prijímacie zariadenie.
Ochrana je vybavená odnímateľnými skrutkovacími konektormi na jednoduchú inštaláciu a údržbu.
Môže sa použiť pre akékoľvek elektronické zariadenie, ktoré je napájané jednosmerným napätím 24 V, napríklad pre priemyselné automatizačné zariadenia. Je pripojený medzi zdroj napájania (napájací zdroj, batéria) a prijímacie zariadenie.
Zjednodušená bloková schéma
Na zabezpečenie účinnej ochrany pred bleskovými výbojmi sa odporúča použiť dve ochranné zariadenia a uzemniť ich. Jedno zo zariadení by malo byť pripojené čo najbližšie k zdroju napájania a druhé čo najbližšie k prijímaciemu zariadeniu. Je potrebné dbať na to, aby strana INPUT ochranného zariadenia SUG-7 (LINE) bola vždy na strane dlhých káblov, kde sa môže indukovať prepäťový impulz.
Príklad správnej ochrany elektrického vedenia
Tento model zariadenia by sa nemal používať s napätím 24 VAC, napríklad zo sieťových transformátorov. Jeho použitie bude mať za následok poškodenie ochrany alebo transformátora.
| Technické špecifikácie: | |
| Menovité trvalé prevádzkové napätie od siete k sieti | 24 VDC |
| Maximálne napätie medzi sieťami | 27 VDC |
| Maximálne napätie medzi vedením a zemou | 90 VDC |
| Úroveň ochrany medzi vedeniami (10/1000μS) | 40A |
| Úroveň ochrany od vedenia k zemi (8/20 μS) | 2 x 10 kA |
| Menovitý sériový prúd | 1,1 A PRI 24 V DC |
| Maximálny sériový prúd (impulz) | 2A @24VDC |
| Tesnosť bývania | IP54 |
| Prevádzková teplota | -30°C ~ 60°C |
| Rozmery | 74 x 32 x 25 (mm) |
Dodatočné parametre
| Kategória: | Kompletné kamerové systémy: káblové aj Wi-Fi |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.3 kg |
