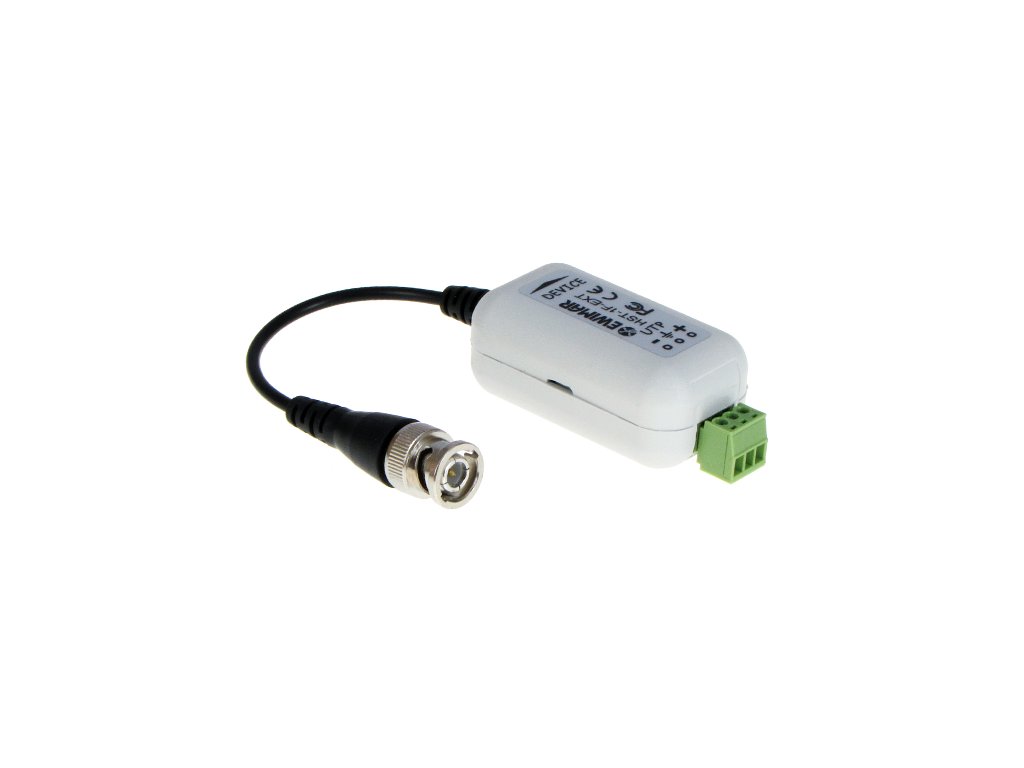

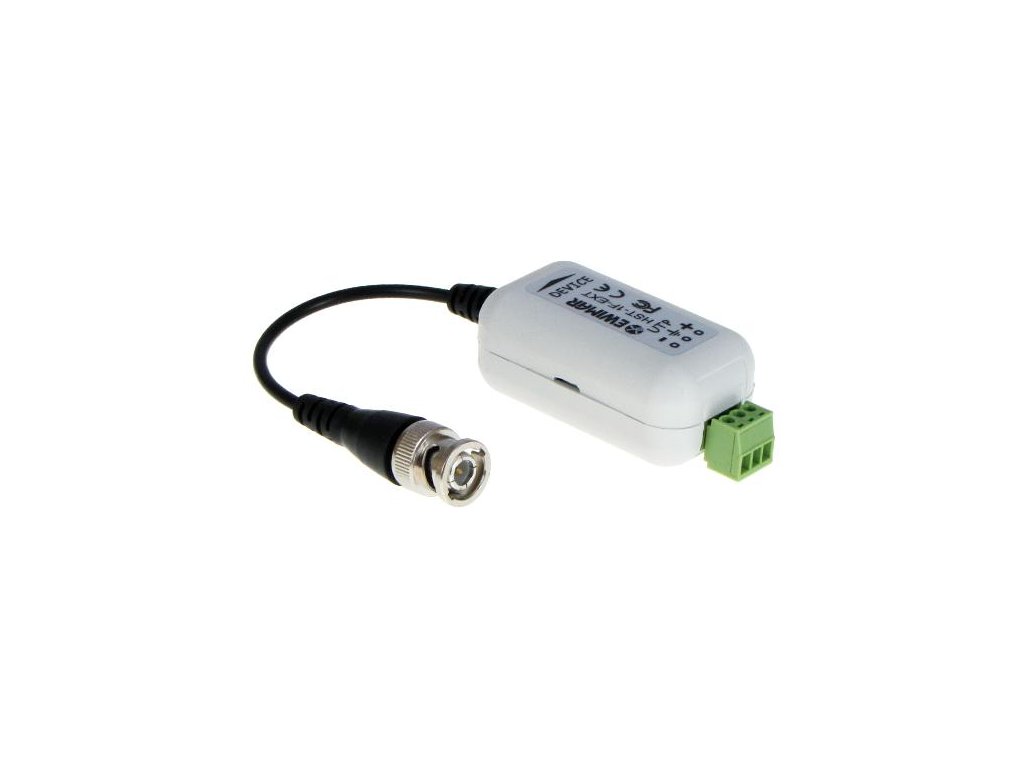

Galvanický oddeľovač s UTP prevodníkom a ochranou pre AHD, HD-CVI, HD-TVI EWIMAR HST-1F-EXT
Kód: 16428
Garancia doručenia
nepoškodeného tovaru
Overený obchod
Viac než 1000 zákazníkov nás doporučuje na základe recenzií
Vlastné sklady
Viac ako 1 500 000 produktov na našich skladoch
Podrobný popis
HST-1F-EXT je 1-kanálový, cenovo výhodný galvanický oddeľovač pre krútenú dvojlinku UTP, integrovaný s vysoko výkonnou prepäťovou ochranou a konvertorom UTP na koaxiálny kábel. Je určený pre zariadenia HD CCTV používajúce štandard signálu AHD, HD-CVI, HD-TVI (Turbo HD).
Konvertor UTP umožňuje prenášať video s rozlíšením až 2 Mpix cez jeden krútený pár, čím sa znižujú náklady na kabeláž
Konvertor UTP umožňuje prenášať video s rozlíšením až 2 Mpix cez jeden krútený pár, čím sa znižujú náklady na kabeláž
Poskytuje maximálnu úroveň ochrannej účinnosti s galvanickým oddelením 800 V DC a prepäťovou ochranou 2x10 kA, pričom obsahuje jedinečné riešeniepoistka MOSFET. Chráni pred prepätím, bleskom a rozdielmi potenciálov. Odporúča sa pre inštalácie HD-CCTV umiestnené v priemyselných podmienkach, ako sú kovové haly, kovové stĺpy, rôzne napájacie body jednotlivých zariadení, kde sa medzi jednotlivými uzemňovacími bodmi objavujú potenciály. Takéto prevádzkové podmienky vytvárajú nepriaznivé podmienky pre vstupné/výstupné obvody a spôsobujú viditeľné rušenie obrazu a dokonca aj poškodenie zariadenia, a to aj napriek absencii bleskových výbojov.
Poistka MOSFET zvyšuje prepäťovú ochranu a chráni oddeľovací transformátor pred poškodením v dôsledku toku veľkých prepäťových impulzov.
Poistka MOSFET zvyšuje prepäťovú ochranu a chráni oddeľovací transformátor pred poškodením v dôsledku toku veľkých prepäťových impulzov.
Široká šírka pásma signálu bola zachovaná vďaka komponentom s veľmi nízkou kapacitou, čo umožňuje prenos videa v rozlíšení až 1080p.
Jednotka používa značkové konektory BNC, ktoré zaručujú vysokú kvalitu a odolnosť pripojenia aj v nepriaznivých teplotných podmienkach.
HST-1F-ECO možno použiť v 1-kanálových aplikáciách v kombinácii s transformátormi TR-1F-HD, ochranou série HDT a vo viackanálových aplikáciách v kombinácii s panelmi série FKT-HD a LHD. Zariadenie prenáša signál oboma smermi a môže sa používať na strane kamery alebo na strane DVR. Pri dlhých kábloch sa však odporúča použiť oddeľovač na strane DVR.
Jednotka používa značkové konektory BNC, ktoré zaručujú vysokú kvalitu a odolnosť pripojenia aj v nepriaznivých teplotných podmienkach.
HST-1F-ECO možno použiť v 1-kanálových aplikáciách v kombinácii s transformátormi TR-1F-HD, ochranou série HDT a vo viackanálových aplikáciách v kombinácii s panelmi série FKT-HD a LHD. Zariadenie prenáša signál oboma smermi a môže sa používať na strane kamery alebo na strane DVR. Pri dlhých kábloch sa však odporúča použiť oddeľovač na strane DVR.
Príklad použitia separátora s transformátorom TR-1F-HD
Príklad použitia bezpečnostného oddeľovača série HDT
| Technické špecifikácie: | |
| Vstupná impedancia (linka) | 110 Ohmov |
| Výstupná impedancia (zariadenie) | 75 Ohmov |
| Vstupný konektor (Line) | Skrutkový konektor, odnímateľný |
| Výstupný konektor (zariadenie) | Kábel spánske s konektorom BNC |
| Frekvenčná odozva | 42MHz |
| Tlmenie | 0,6 dB pri 1 MHz |
| Úroveň izolácie | 800 V DC |
| Prepäťová ochrana | Plynová ochrana, transil, poistka MOSFET |
| Ochrana medzi vedením a zemou | 90V plynový chránič, 2x10kA @ 8/20uS |
| Ochrana medzi vedeniami | Ochranný mostík 6V, 15A @ 8/20uS |
| Kapacita ochranného obvodu | približne. 10pF |
| Prevádzková teplota | -40˚C až +60˚C |
| Rozmery | 82 mm x 24 mm x 31 mm (bez kábla) |
Dodatočné parametre
| Kategória: | Kompletné kamerové systémy: káblové aj Wi-Fi |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.3 kg |
