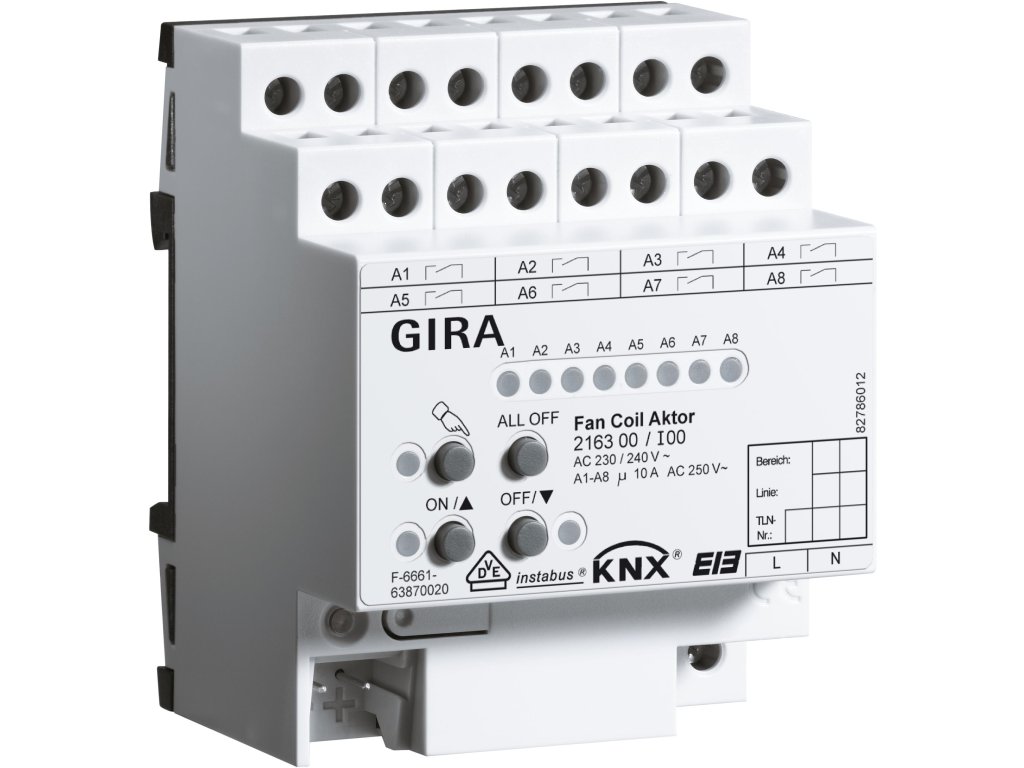

GIRA KNX Aktér pre Fan Coil 2163 00

Funkcie KNX

• Ovládač pre Fan Coil na ovládanie dúchadlových konvektorov (fan coil jednotiek) používaných na klimatizáciu miestností.
• Akčný člen prijíma správy napr.  z regulátora teploty v miestnosti a prevádza správy o požadovaných hodnotách na zodpovedajúce stupne ventilátora a polohy ventilu.
• Pripojenie konvektora s dúchadlom s až šiestimi stupňami ventilátora alebo dvoch konvektorov, každého s až dvoma stupňami ventilátora v dvojrúrkových systémoch.
• Ručné uvedenie do prevádzky.
• Režim prevádzky na mieste: Možnosť manuálnej prevádzky výstupov bez napájania zo zbernice len s prevádzkovým napájaním.
• Prevádzkové režimy pre režim vykurovania alebo chladenia alebo kombinovaný režim vykurovania a chladenia.
• Režim 2 alebo 4 rúrky. 2-rúrkový systém ohrieva alebo chladí prostredníctvom celého vodného okruhu. Štvorrúrkový systém pozostáva zo samostatných prívodov a spiatočiek pre vykurovací a chladiaci systém.
• Jednoduché alebo hierarchické prepínanie stupňov ventilátora.
• Spätná väzba, indikácia výstupu, funkcia uzamknutia pre každý kanál, obmedzenie kroku.
• Konfigurovateľné správanie v prípade výpadku napájania zbernice/siete a po procese programovania ETS.
• Nastaviteľné limity.
• Cyklické alebo na udalosti orientované odosielanie.
• Voľné kanály možno použiť na spínanie funkcií, napr. na osvetlenie miestnosti.

Technické údaje

Médium KNX: TP256

Spínací kontakt: kontakt: µ-kontakt, 1 x bezpotenciálový kontakt NO

Spínací výkon AC 230 V: 10 A / AC1 alebo 10 A / AC3

Maximálny spínací prúd

- 200 µs: 800 A

- 20 ms: 165 A

Napájanie pripojenia

- Ohmická záťaž: 2300 W

- Kapacitná záťaž AC 230 V: 10 A, max. 140 µF

- Žiarovky: 2300 W

- Halogénové žiarovky 230 V: 2300 W

- vinutý transformátor: 1200 VA

- Trafo Tronic: 1500 W

- Žiarivky, nekompenzované: 1000 VA

- Žiarivky,

systém pripojenia Duo: 2300 VA

- Žiarivky, kompenzované paralelne: 1160 VA

- Rtuťové výbojky, nekompenzované: 1000 W

- Paralelne kompenzované ortuťové výbojky: 1160 W

Konektory

- KNX: Spojovací a odbočný konektor

- Zaťaženie: Skrutkové svorky

Prierez prípojky: max. 4 mm²
