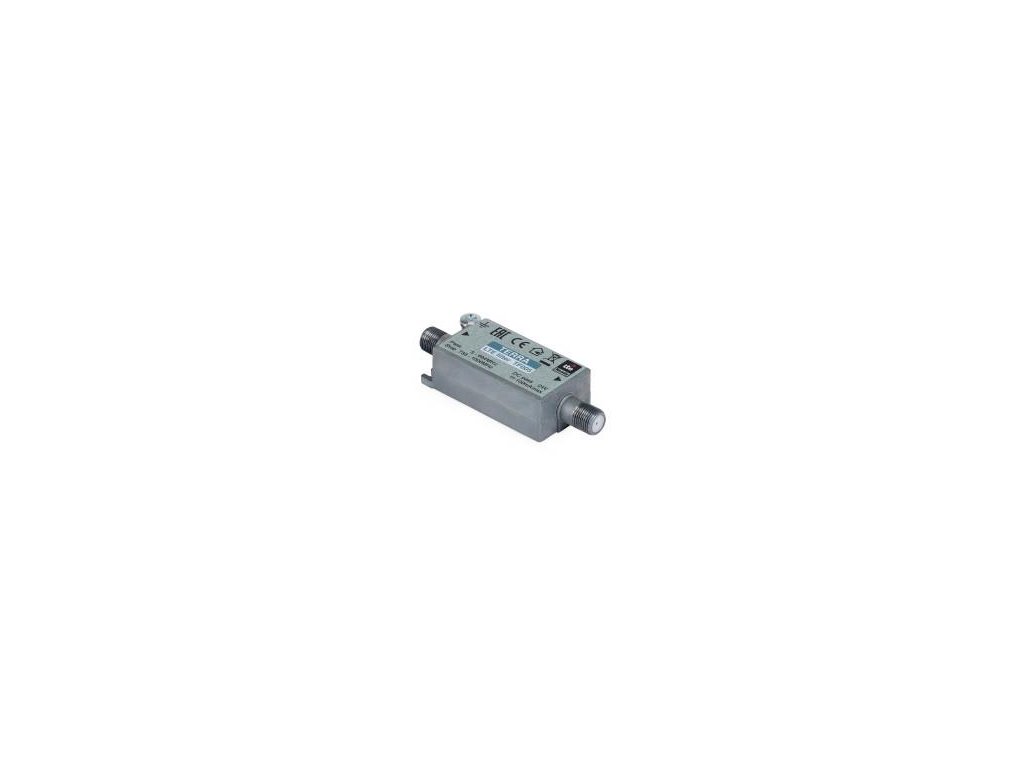

Interný filter TF005 Terra LTE 700

TF005 Terra - vnútorný filter LTE 700

Popis

Zariadenie TF005 sa používa na filtrovanie nežiaducich signálov v pásme 700 MHz (frekvencie 694 - 862 MHz) pre dátové služby (LTE).

Aplikácia

Filter TF005 Terra sa odporúča pre inštalácie, ktoré používajú širokopásmové zosilňovače pokrývajúce celé pásmo UHF (do 862 MHz).

V dôsledku rušenia spôsobeného takýmito zariadeniami môžu nastať problémy s príjmom digitálnej televízie DVB-T/T2.

Charakteristické znaky:

• útlm signálu LTE 700 (pásmo > 694 MHz)
• veľmi strmý sklon útlmovej charakteristiky na okraji pásma
• aktuálny prechod (max. 24 V/100 mA) - možno použiť v anténnej inštalácii s externým zosilňovačom

Filter je vybavený priechodom jednosmerného prúdu (max. 24 V/100 mA). Môže sa preto používať v zariadeniach s anténami vybavenými zosilňovačmi.

Technické špecifikácie:

• Druh tovaru: filter LTE
• Model: TF005
• Značka TERRA
• Použitie: vnútorné
• Počet vstupov: 1
• Počet výstupov: 1
• Frekvenčná odozva 5-694 MHz
• Tlmenie nad : 700 MHz
• Tlmenie odrazov: > 10 dB
• Prechodné napätie DC: 24 V
• Aktuálne: 0,1 A
• Trieda tienenia: A
• Typ konektora: F
• Prevádzková teplota: -20...+50°C
• Rozmery 80x27x19 mm
• Hmotnosť 0.09 kg
