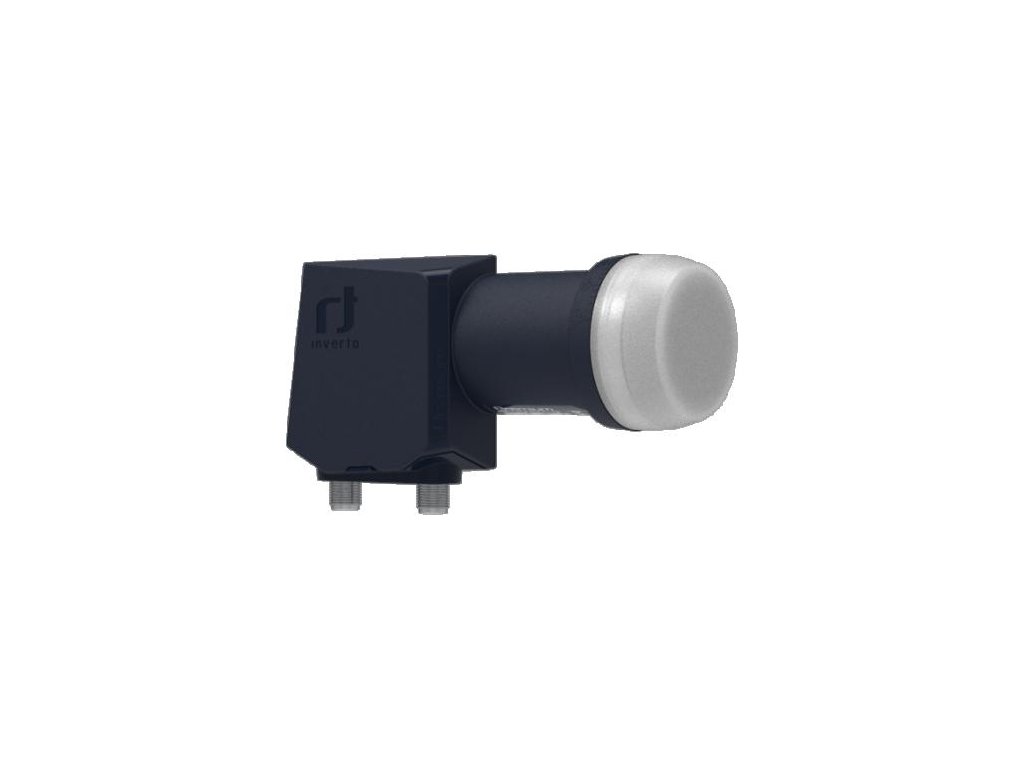

Inverto Premium Twin Universal 40mm PLL LNB konvertor

Inverto Premium Twin Universal 40mm PLL LNB konvertor

Kľúčové vlastnosti

• Podporuje rozlíšenia SD a HD
• Podpora stereoskopického 3D
• vlastný šum 0,2 dB
• HDTV, DVB-S2
• Odporúčané veľkosti antén: 60 cm*, 70 cm*, 80 cm, 90 cm

* - Pre HD kanály odporúčame minimálne 80 cm

Účel

Tento konvertor, ktorý bol špeciálne navrhnutý a vybraný tak, aby spĺňal potreby globálneho trhu DTH (Direct-to-Home) pre konkurencieschopné chránené riešenie 4G/LTE, poskytuje optimalizované možnosti príjmu pomocou najnovšej technológie na príjem satelitných signálov. Umožňuje príjem satelitnej televízie a rádia z jedného satelitu a distribúciu signálu do jedného tunera. Konvertor podporuje prenosy HD a UHD, ponúka výnimočný RF výkon, veľmi nízku spotrebu energie a, čo je dôležité, je navrhnutý tak, aby minimalizoval rušenie z vysielania 4G/LTE.

Vyrobený podľa najvyšších priemyselných noriem kvality a navrhnutý tak, aby spĺňal prísne špecifikácie, je ideálnym riešením pre náročných zákazníkov.

Kľúčové vlastnosti:

• Nízky fázový šum, kompatibilný s DVB-S2 (HD a UHD)
• Veľmi nízky šumový faktor
• Nízka spotreba energie
• Vysoká izolácia proti krížovej polarizácii
• Vysoká frekvenčná stabilita

Technické údaje

Popis

Konvertor je kompatibilný so všetkými satelitnými platformami (nc+, Cyfrowy Polsat, Telewizja na kartę, Smart HD+, Orange a ďalšie) a voľne šírenými kanálmi.

Konvertor LNB Premium Twin Universal 40 mm PLL vyrába luxemburská spoločnosť INVERTO, líder medzi dodávateľmi konvertorov na poľskom trhu.

V súčasnosti dochádza v dôsledku veľkej popularity prijímačov PVR k masívnej výmene konvertorov z jedného na dva. PVR prijímače potrebujú na správne fungovanie dva nezávislé satelitné signály. V prípade, že chcete pripojiť dva PVR tunery alebo štyri samostatné tunery, musíte si kúpiť QUAD konvertor.

Konvertor je namontovaný na anténe s priemerom 40 mm.

Technické špecifikácie

• Vstupný frekvenčný rozsah nízkeho pásma: 10,7 GHz ~ 11,7 GHz
• Výstupný frekvenčný rozsah nízkeho pásma: 950 MHz ~ 1950 MHz
• Frekvencia LO v nízkom pásme: 9,75 GHz
• Vstupný frekvenčný rozsah vysokého pásma: 11,7 GHz ~ 12,75 GHz
• Výstupný frekvenčný rozsah vysokého pásma: 1100 MHz ~ 2150 MHz
• Frekvencia LO vo vysokom pásme: 10,6 GHz
• Hlučnosť: 0,2 dB typicky. (max. 0,7 dB)
• Teplotný drift LO: ±2,0 MHz max.
• Počiatočná presnosť LO: ±500 kHz max.
• Fázový šum LO pri 1 kHz: -70 dBc/Hz
• Fázový šum LO pri 10 kHz: -80 dBc/Hz
• Fázový šum LO pri 100 kHz: -90 dBc/Hz
• Fázový šum LO pri 1 MHz: -100 dBc/Hz
• Zisk z konverzie: 57 dB ~ 67 dB
• Rovnomernosť zisku (v pásme 26 MHz): max. 1 dB (špička-špička)
• Zmena zisku (v celom pásme): max. 4 dB (špička-špička)
• Tlmenie obrazu: min. 40 dB
• Intermodulačné skreslenie tretieho rádu - ICP3: min. +10 dBm
• Bod kompresie 1 dB (@ výstup): 0 dBm
• Priečna polarizačná izolácia: min. 22 dB
• Riadiaci signál Ca (V): 10,0 V ~ 14,0 V
• Riadiaci signál Cb (H): 16,0 V ~ 20,0 V
• Riadiaci signál Cc (prepínanie pásiem): 22 kHz ± 4 kHz
• Výstupné VSWR: max. 2,0:1
• Úroveň rušenia v pásme: max. -65 dBm
• Odber prúdu: max. 150 mA (10 VDC ~ 20 VDC)
• Rozsah prevádzkových teplôt: -30 °C ~ +60 °C
• Výstupná impedancia: 75 Ω (typ F)
• Typ výstupného konektora: Typ F (samica)
• Hmotnosť: 128 g

Príklad schémy zapojenia
