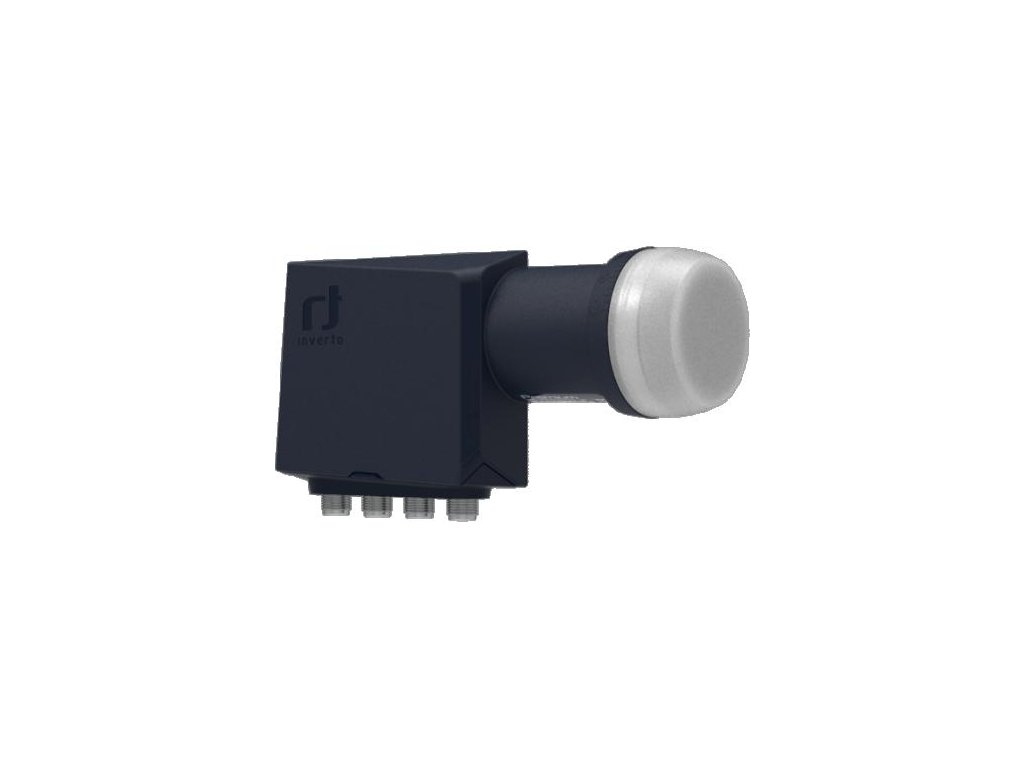

Inverto Quattro Premium Univerzálny 40mm PLL LNB konvertor

Inverto Quattro Premium Univerzálny 40mm PLL LNB konvertor

Účel

Prevodník určený na použitie s multiprepínačmi.

Tento konvertor, ktorý bol špeciálne navrhnutý a vybraný tak, aby spĺňal potreby globálneho trhu DTH (Direct-to-Home) pre konkurencieschopné chránené riešenie 4G/LTE, poskytuje optimalizované možnosti príjmu pomocou najnovšej technológie na príjem satelitných signálov. Umožňuje príjem satelitnej televízie a rádia z jedného satelitu a distribúciu signálu do jedného tunera. Konvertor podporuje prenosy HD a UHD, ponúka výnimočný RF výkon, veľmi nízku spotrebu energie a, čo je dôležité, je navrhnutý tak, aby minimalizoval rušenie z vysielania 4G/LTE.

Vyrobený podľa najvyšších priemyselných noriem kvality a navrhnutý tak, aby spĺňal prísne špecifikácie, je ideálnym riešením pre náročných zákazníkov.

Kľúčové vlastnosti:

• Nízky fázový šum, kompatibilný s DVB-S2 (HD a UHD)
• Veľmi nízky šumový faktor
• Nízka spotreba energie
• Vysoká izolácia proti krížovej polarizácii
• Vysoká frekvenčná stabilita

Kľúčové vlastnosti

• podporuje rozlíšenia SD, HD a 4K
• podpora stereoskopického 3D
• vlastný šum 0,2 dB
• na použitie s multiprepínačmi
• odporúčané veľkosti antén: 80 cm, 90 cm

Popis

QUATTRO konvertory môžu byť pripojené k satelitnej TV inštalácii len cez multiprepínač! Nie je možné pripojiť konvertor typu QUATTRO priamo k satelitnému TV tuneru. Konvertor, ku ktorému je možné nezávisle pripojiť 4 tunery, je označený QUAD.

Konvertor je kompatibilný so všetkými satelitnými platformami (nc+, Cyfrowy Polsat, Telewizja na kartę, Smart HD+, Orange a ďalšie) a voľne šírenými kanálmi.

Prevodník Quatro PREMIUM vyrába spoločnosť INVERTO. INVERTO je luxemburská spoločnosť, líder medzi spoločnosťami dodávajúcimi konvertory na poľský trh. Prevodníky Quattro nevyžadujú riadiace signály. Sú prispôsobené na spoluprácu s multiprepínačmi a hlavicami.

Konvertor quattro poskytuje satelitný signál s rozdelenými kombináciami polarizačných pásiem. Na výstupoch teda máme:

• V/Lo - vertikálna polarizácia, nižšie pásmo
• V/Hi - vertikálna polarizácia, horné pásmo
• H/Lo - horizontálna polarizácia, nízke pásmo
• H/Hi- horizontálne polarizované, horné pásmo

Schéma zapojenia

SPRÁVNE PRIPOJENIE:

NESPRÁVNE PRIPOJENIE:

Technické špecifikácie

• Vstupný frekvenčný rozsah nízkeho pásma: 10,7 GHz ~ 11,7 GHz
• Výstupný frekvenčný rozsah nízkeho pásma: 950 MHz ~ 1950 MHz
• Frekvencia LO v nízkom pásme: 9,75 GHz
• Vstupný frekvenčný rozsah vysokého pásma: 11,7 GHz ~ 12,75 GHz
• Výstupný frekvenčný rozsah vysokého pásma: 1100 MHz ~ 2150 MHz
• Frekvencia LO vo vysokom pásme: 10,6 GHz
• Indikátor hluku: 0,2 dB typ. (max. 0,7 dB)
• Teplotný drift LO: ±2,0 MHz max.
• Počiatočná presnosť LO: ±500 kHz max.
• Fázový šum LO pri 1 kHz: -70 dBc/Hz
• Fázový šum LO pri 10 kHz: -80 dBc/Hz
• Fázový šum LO pri 100 kHz: -90 dBc/Hz
• Fázový šum LO pri 1 MHz: -100 dBc/Hz
• Zisk z konverzie: 57 dB ~ 67 dB
• Zmena zisku (v pásme 26 MHz): 1 dB max (špička-špička)
• Zmena zisku (celé pásmo): max. 4 dB (od špičky po špičku)
• Útlm obrazu: min. 40 dB
• Intermodulácia 3. rádu: - ICP3 +10 dBm min.
• Bod kompresie 1 dB (na výstupe): 0 dBm min.
• Priečna izolácia: 22 dB min.
• Odrazový pomer VSWR na výstupe 2,0 : 1 max.
• Úroveň rušenia v pásme: -max. 65 dBm.
• Odber prúdu: (10 VDC ~ 20 VDC)
• Rozsah prevádzkových teplôt: -30 °C ~ +60 °C
• Výstupná impedancia: 75 Ω (typ F)
• Typ výstupného konektora: F-konektor (samica)
• Hmotnosť: 176 g
