Jednofázový elektromer s obojsmernou zbernicou Modbus VCX SDM120M (MID)

Jednofázový elektromer s obojsmernou zbernicou Modbus VCX SDM120M (MID)

Účel

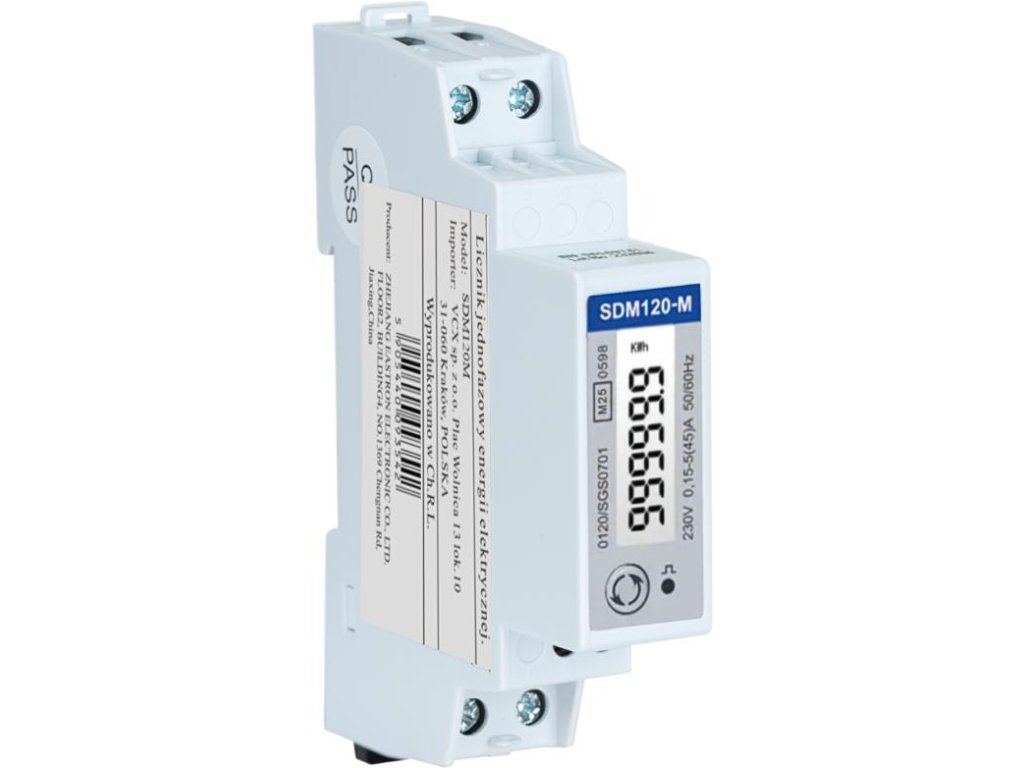

SDM120M (MID) je moderný jednofázový elektromer určený na montáž na lištu DIN s obojsmerným meraním energie a komunikáciou RS485 Modbus RTU. Je ideálny na meranie spotreby elektrickej energie, monitorovanie parametrov siete a diaľkové odčítanie údajov v domácich a priemyselných zariadeniach.

Kľúčové vlastnosti:

• Meranie činnej a jalovej energie a základných parametrov siete (prúd, napätie, výkon, účinník, frekvencia)
• Obojsmerné meranie energie: import a export
• Komunikácia RS485 Modbus RTU na integráciu do systémov riadenia energie
• Dva impulzné výstupy na zaznamenávanie energie
• Podsvietený LCD displej na jednoduché čítanie údajov
• Priame pripojenie k sieti - maximálne zaťaženie 45 A bez prúdových transformátorov
• Montáž na lištu DIN 35 mm
• Certifikát MID

Technické údaje:

• Menovité napätie: 230V AC
• Rozsah napätia: 176 - 276 V AC
• Vstupný prúd: 0,15 - 5(45)A
• Maximálne zaťaženie: 45A
• Frekvencia: 50/60 Hz
• Impulzné výstupy: 1000/100/10/1 imp/kWh/kVArh (konfigurovateľné) a 1000 imp/kWh (nekonfigurovateľné)
• Pomocné napájanie: 100 - 277V AC; ≤0,04A; <10W
• Odolnosť: AC 4kV/1min, impulz 6kV
• Prevádzkové podmienky: -40 ℃ až +70 ℃; vlhkosť 0-95 % bez kondenzácie
• Rozmery: 18 × 118 × 64 mm (DIN 43880)
• Stupeň ochrany: IP51 (predný panel)
• Materiál krytu: UL94V-0 (samozhášací)
• Montáž: na DIN lištu

Presnosť:

• napätie, prúd: ±0,5%
• činný, jalový a zdanlivý výkon: ±1%
• frekvencia: ±0,2 %
• aktívna energia: Trieda 1 alebo 0,5 podľa IEC62053-21 / Trieda B alebo C podľa EN50470-3:2022 (MID)
• jalová energia: trieda 2 podľa IEC62053-23

Použitie:

• Monitorovanie dodávok a výstupov energie do siete,
• Kontrola prevádzkových parametrov jednofázových zariadení,
• Integrácia do systémov automatizácie budov prostredníctvom komunikácie Modbus.
