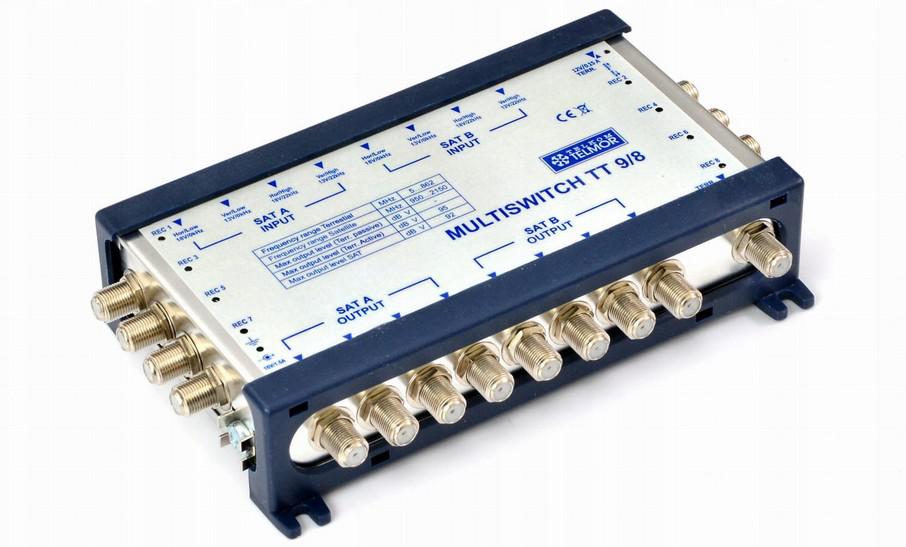

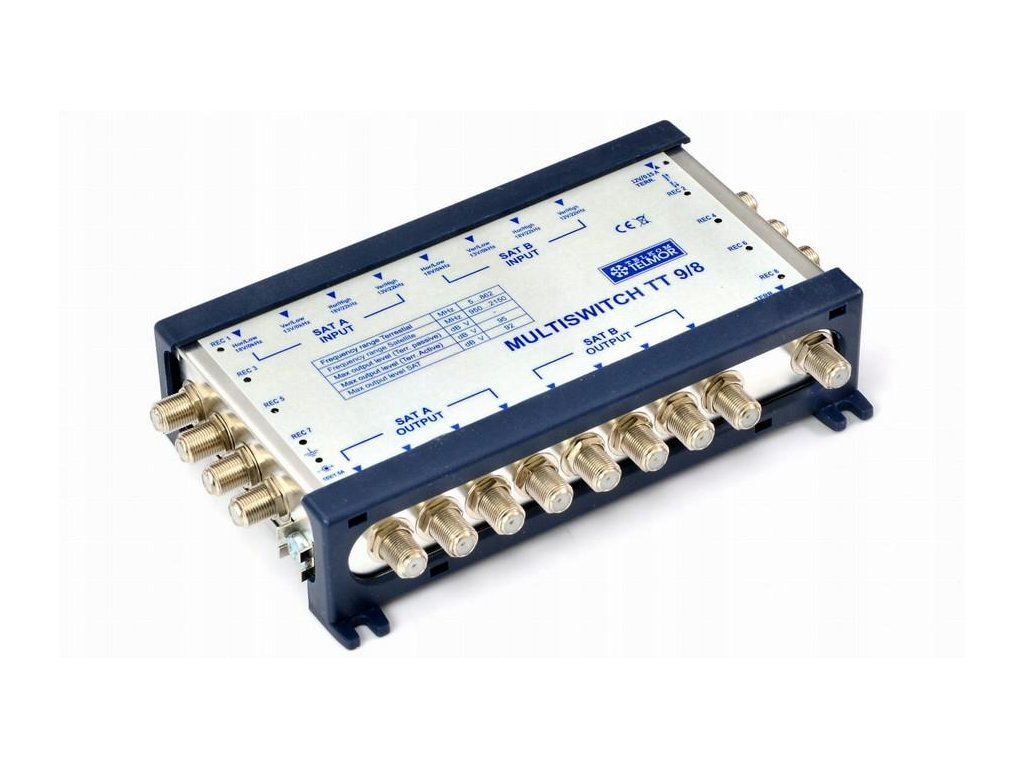

Kaskádový multiprepínač Telmor 9/8 TT

Kaskádový multiprepínač Telmor 9/8 TT

Popis produktu

Multiprepínač typu TT 9/8 je zariadenie, ktoré umožňuje budovať veľké a veľmi veľké komunálne inštalácie. Nové nariadenie ministra dopravy, výstavby a námorného hospodárstva o technických podmienkach, ktoré by mali budovy spĺňať, ukladá povinnosť vybudovať multiprepínačové zariadenia v každej novej viacbytovej budove. Ako kaskádové zariadenie má multiprepínač priechodné výstupy, ku ktorým možno pripojiť ďalší multiprepínač, takže použitím rodiny multiprepínačov TT-9xx možno veľkosť inštalácie takmer ľubovoľne zväčšovať. Nespornou výhodou multiprepínačov TT-9xx je zabudovaná predkorekcia charakteristiky (sklon charakteristiky). Táto vlastnosť zariadenia v kombinácii s javom zvyšujúceho sa útlmu kábla s rastúcou frekvenciou umožňuje vyrovnať úrovne signálu na účastníckej zásuvke. Zariadenie umožňuje škálovať sieť pridaním ďalších multiprepínačov ako kaskády. Posledný multiprepínač v kaskáde by mal byť ukončený 75Ohm DC BLOCK terminátormi, ktoré je potrebné zakúpiť samostatne. Aby sa zabezpečila primeraná úroveň signálu na výstupe účastníka, mal by sa vykonať výpočet energetickej bilancie.

Špecifikácia

• TYP: TT 9/8 TT
• Frekvenčný rozsah RTV stopy (TERR.): 5-860 MHz
• Frekvenčný rozsah stopy SAT: 950 - 2150 MHz
• Počet vstupov RTV (TERR.): 1
• Počet vstupov SAT: 8
• Počet účastníckych výstupov RTV+SAT: 8
• Útlm RF cesty - pasívny režim: 24...20 dB
• Potlačenie RF cesty - aktívny režim: 4...0 dB
• Útlm cesty RTV cez: 3...4 dB
• Útlm odbočky SAT linky: 0...4 dB
• Útlm trasy SAT cez: 1...2 dB
• Potlačenie odrazu (prispôsobenie cesty) - cesta RTV: >10 dB
• Útlm odrazu (prispôsobenie cesty) - cesta SAT: >8 dB
• Oddelenie RTV-SAT: >24 dB
• SAT - oddelenie RTV: >60 dB
• Oddelenie polarít H/V: >30 dB
• Maximálna výstupná úroveň RTV - aktívny režim: 95 dBuV
• Maximálna výstupná úroveň SAT: 92 dBuV
• Napájanie - externé napájanie: +13 V 1,5 A (nie je súčasťou balenia)
• Spotreba prúdu prijímača SAT: 40 mA
• Príkazy na prepínaniediSEqC 2.0 (+13V/+18V, 0/22kHz, tón)
• Rozmery SxŠxG: 110 x 190 x 40 mm

Kaskádové multiprepínače série TT-9/xx sú zariadenia, ktoré umožňujú vytvárať veľké a veľmi veľké  komunitné inštalácie. Nové nariadenie ministra dopravy, výstavby a námorného hospodárstva o technických podmienkach, ktoré musia spĺňať budovy, ukladá povinnosť vybudovať viacúčelové zariadenia v každej novej viacbytovej budove.

Ako kaskádové zariadenie má multiprepínač priechodné výstupy, ku ktorým možno pripojiť ďalší multiprepínač, takže pomocou rodiny multiprepínačov TT-9xx možno takmer ľubovoľne zväčšovať veľkosť inštalácie.

Nespornou výhodou kaskádových multiprepínačov TT-9xx je zabudovaná korekcia charakteristiky (sklon charakteristiky). Táto vlastnosť zariadení v kombinácii s javom zvyšujúceho sa útlmu kábla s rastúcou frekvenciou umožňuje vyrovnať úrovne signálu na účastníckom výstupe.

Zariadenia umožňujú škálovať sieť pridaním ďalších multiprepínačov v kaskáde. Posledný multiprepínač v kaskáde musí byť ukončený 75Ohm DC BLOCK terminátormi, ktoré je potrebné zakúpiť.
