Kompenzátor jalového výkonu VCX VG 400V 10kVAr

Kompenzátor jalového výkonu VCX SVG 400V 10kVAr

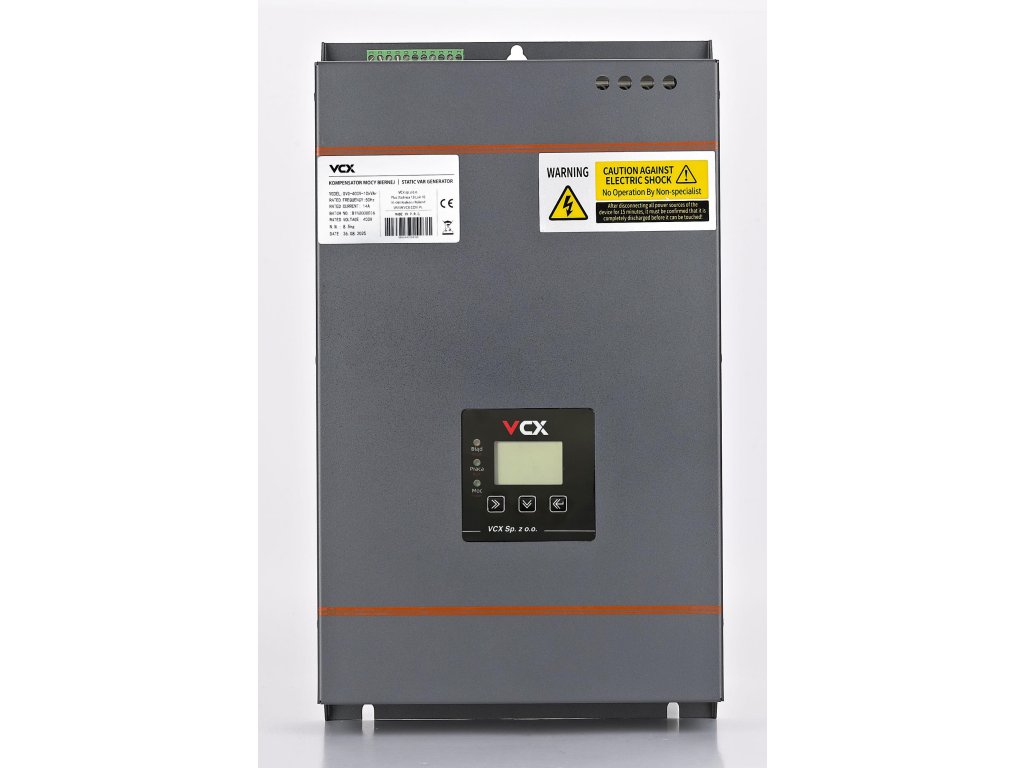

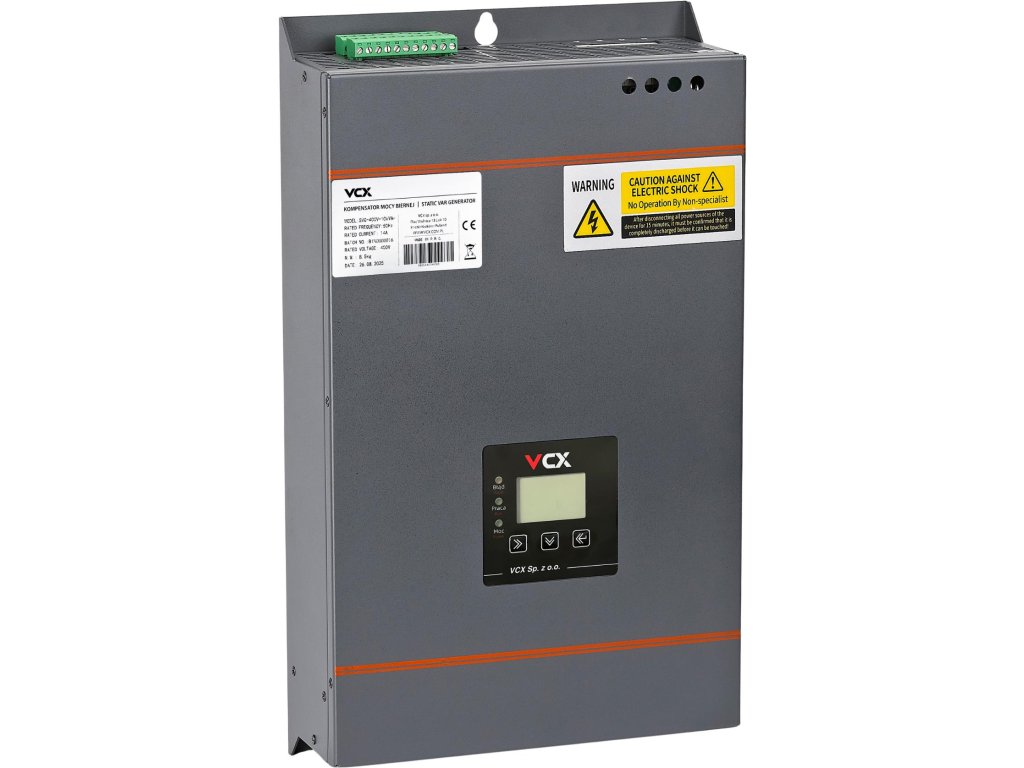

Kompenzátor jalového výkonu - VCX SVG 400V 10kVAr

Aktívny kompenzátor jalového výkonu SVG je najmodernejšie zariadenie určené na kompenzáciu jalového výkonu, filtráciu harmonických a korekciu trojfázovej nerovnováhy na koncoch elektrického vedenia. Model SVG sa montuje na stenu a vyznačuje sa malými rozmermi, nízkou hmotnosťou a plnou funkčnosťou, vďaka čomu je ideálny pre malé aj stredné inštalácie.

Hlavné výhody:

• Pokročilý ovládač: Na riadenie procesu kompenzácie sa používa digitálny signálový procesor (DSP).
• Rýchle spínanie: tranzistor IGBT zabezpečuje efektívnu prevádzku.
• Trojúrovňová topológia: zabezpečuje vysokú účinnosť kompenzácie a stabilnú prevádzku systému.

Typické aplikácie:

• Nabíjacie stanice pre elektrické vozidlá - zlepšenie účinníka a stabilizácia miestnej siete.
• Káblové rozvádzače - optimalizácia elektrického výkonu v inštaláciách.

Komunikačné rozhrania:

• bezpotenciálový kontakt: EPO / DI / DO
• komunikácia: RS485 / RS232 / Ethernet

Podmienky prostredia - miesto použitia:

• vo vnútri,
• bez priameho slnečného svetla,
• prostredie bez prachu/korozívnych/horľavých plynov, olejovej hmly, pary alebo soli.
• prevádzková výška: Nadmorská výška: do 2 000 m n. m.; nad touto hranicou podľa GB/T3859.2 je potrebná redukcia parametrov.
• rozsah skladovacích teplôt -40°C až +70°C
• rozsah prevádzkových teplôt -25°C až +55°C
• zníženie výkonu o 2% na každý 1°C nad 40°C
• vlhkosť: <95% RH, nekondenzujúca
• vibrácie: <5,9 m/s² (0,6 g)

TECHNICKÉ ÚDAJE:

• vstupné napätie: 220V ±15% / 400V ±15%
• počet fáz: jednofázová / 3P4W / 3P3W
• energie: 20 kVAr
• frekvencia: 50/60 Hz ±5 (nastaviteľná)
• čas odozvy: <10 ms
• rozsah filtrácie: 2-50
• paralelné pripojenie: až 8 modulov
• spotreba energie modulu: <2,5 kW
• účinnosť: až 97,5 %
• rozsah prevodového pomeru transformátora prúdu (CT): 50:5 ~ 10000:5
• Rozsah výstupného výkonu: 14 A / 21 A
• Navrhovaný výkon CT: 5 VA (štandard), 10 VA pri dlhšej vzdialenosti pripojenia
• stupeň ochrany IP20
• farba: tmavosivá (P433u)
• čistá hmotnosť: 8,5 kg
• režim chladenia: inteligentné chladenie vzduchom
• rozmery (mm): 230×400×88
