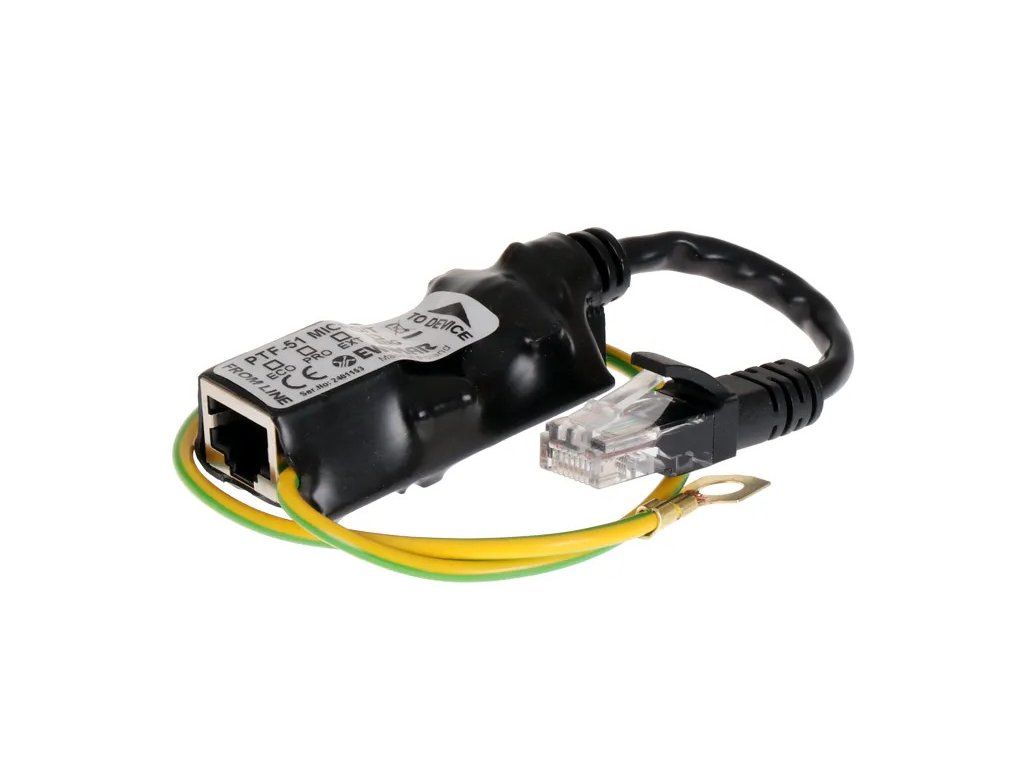

Miniatúrna prepäťová ochrana na ochranu LAN, PTF-51-ECO/PoE/Micro/T v teplom zmršťovacom puzdre
Kód: 72239
Podrobný popis
Miniatúrna prepäťová ochrana na ochranu LAN, PTF-51-ECO/PoE/Micro/T
Kľúčové vlastnosti
- Chráni signálne vedenia a napájanie PoE
- Účinnosť ochrany do 100 A
- Dvojitá ochrana PoE
- Miniatúrne rozmery
- Jednoduchá inštalácia

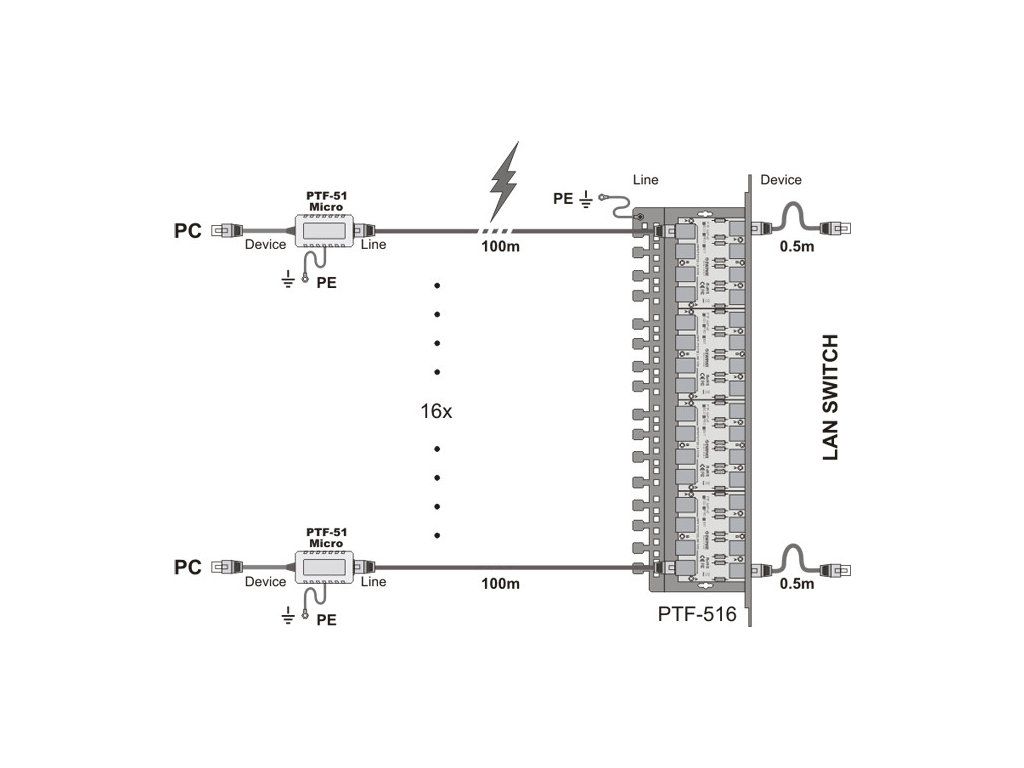

Účel

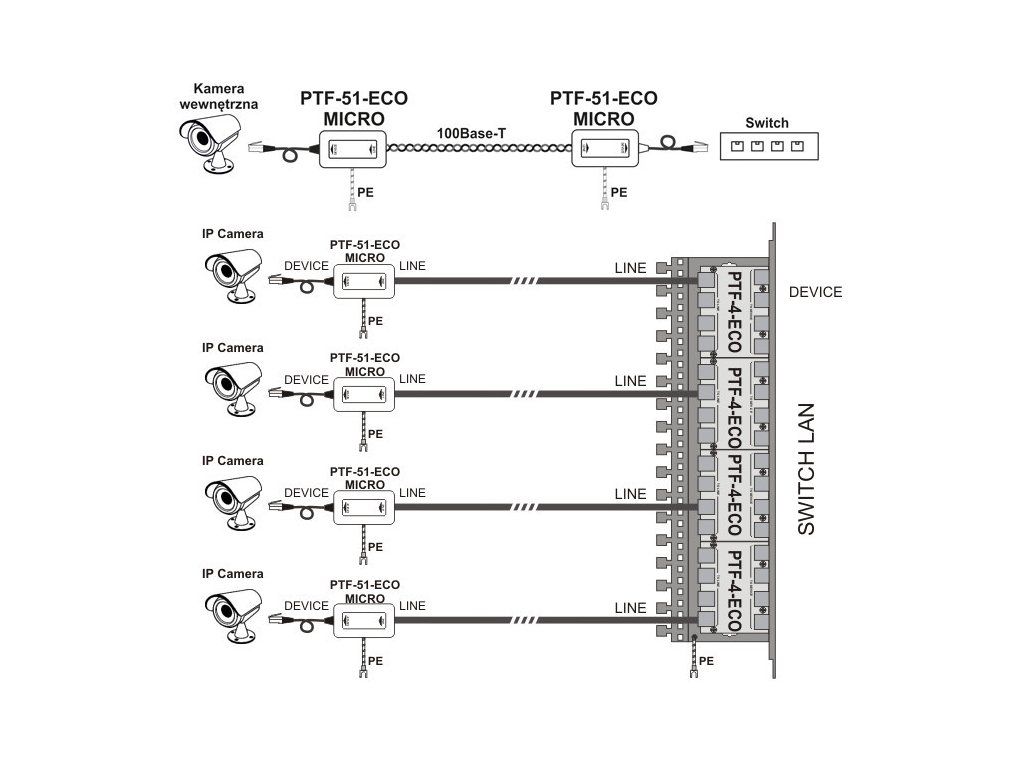

PTF-51-ECO/PoE/Micro/T, miniatúrny zvodič prepätia LAN v zmršťovacom puzdre, určený na ochranu IP kamier a portov prepínačov LAN v systémoch CCTV.
Popis
PTF-51-ECO/PoE/Micro/T v2 je miniatúrny zvodič prepätia určený pre siete LAN 100-BaseT založené na kábloch UTP kategórie 5 alebo 6. Malé rozmery a zabudovaný kábel so zástrčkou umožňujú rýchlu a jednoduchú inštaláciu a ukrytie zariadenia v malých skriniach. Je ideálny na ochranu IP CCTV kamier vybavených originálnymi základňami skrývajúcimi príslušenstvo a akékoľvek pripojenia. Zvodič chráni pred prepätím a úderom blesku, ako aj pred činmi vandalizmu (účinky paralyzérov). Možno ho použiť na ochranu sietí LAN vo vnútri budov, ochranu koncových zariadení a prepínačov alebo rádiových mostíkov. Zariadenie individuálne chráni každý prenosový pár, pričom prepätia nad 3,5 V v rámci nich sú eliminované.
Verzia 2 bola od základu prepracovaná spolu s kabelážou a krytom s cieľom zvýšiť úroveň ochrany proti prepätiu a zlepšiť mechanické vlastnosti.
Špeciálne usporiadanie prepojenia tiež chráni zariadenie pred prepätím na napájacích vedeniach PoE v akejkoľvek možnej norme (prenášanej aj na prenosových vedeniach). Linky 4-5 a 7-8 sú vzájomne prepojené, pretože 100Base-T LAN ich používa výlučne na napájanie PoE. Obmedzovač chráni obe skupiny napájacích párov pred zvýšením napätia nad 58 V a poškodením napájacích zdrojov koncových zariadení, ako sú prepínače alebo IP kamery.
Jednotka neposkytuje spojitosť tienenia pre kábel FTP, ak sa takáto spojitosť vyžaduje, musia sa použiť štandardné zariadenia PTF-51 alebo PTF-51/DIN.
Výrobok je určený na inštalácie, kde sú pripojené koncové zariadenia LAN vo vnútri budovy a žiadna časť kábla nevedie mimo budovy. Nemal by sa tiež používať v blízkosti nechránených inštalácií prichádzajúcich z vonkajšej strany budovy, odkiaľ môže dôjsť k silnému iskreniu. Ak tieto podmienky nie sú splnené alebo ak je potrebné zvýšiť úroveň ochrany pred prepätím, mal by sa použiť zvodič prepätia série PRO alebo EXT.
Na zabezpečenie primeranej úrovne ochrany je potrebné pripojiť zvodič k uzemneniu alebo, ak nie je uzemnenie, k ochrannému vodiču PE. Nie je dovolené pripojiť uzemnenie zvodiča k obvodom ochrany pred bleskom alebo vytvoriť uzemňovací bod zvodiča v blízkosti uzemnenia obvodu ochrany pred bleskom.
Technické špecifikácie
| Počet kanálov LAN | 1 |
| Podporované štandardy siete Ethernet | 10Base-T, 100Base-T |
| Používa sa s kabelážou | FTP, UTP akejkoľvek kategórie |
| Vstupný konektor (nechránená strana) | Zásuvka RJ-45 |
| Výstupný konektor (chránená strana) | Kábel s konektorom RJ-45 |
| Počet ochranných krokov | 1 (hybridný) |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 150 V DC |
| Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| Vybíjací prúd (8/20 µs, od vedenia k zemi) Iimp / vodič | 100A |
| Menovité jednosmerné napätie (od siete k sieti) UN | 3,3 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 3,5 V DC |
| Úroveň ochrany 1kV/μs (od vedenia k vedeniu) UP | 20V |
| Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 100A |
| Oddeľovací prvok | - |
| Chránené linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2Ω / riadok |
| Menovitý prúd IN | 300 mA / linka |
| Linka PoE | |
| Menovité jednosmerné napätie (od siete k sieti) UN | 57 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 64 V DC |
| Úroveň ochrany 1kV/μs (od vedenia k vedeniu) UP | 93 V DC |
| Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 100A |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 150 V DC |
| Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| Vybíjací prúd (8/20 µs, od vedenia k zemi) Iimp / vodič | 100A |
| Chránené linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | kompatibilita s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Spoločné znaky | |
| Rozmery | 55 x 29 x 19 (mm) - bez kábla |
| Aplikácia | Ochrana interne inštalovaných zariadení |
| Montáž | Voľne stojaca skriňa |
| Metóda uzemnenia | Kábel |
| Tesnosť puzdra | IP20 |
| Prevádzková teplota | -40ºC ~ 60ºC |
Dodatočné parametre
| Kategória: | Uzavretý televízny okruh Zvodiče prepätia LAN |
|---|---|
| Hmotnosť: | 0.2 kg |
| EAN: | 72239 |
| Chránená linka: | LAN |
| Rozmery v mm (Š x V x H): | 51x31x24 (mm) |
| Typ konektora: | RJ45 |
| Počet kanálov zariadenia: | 1 |
