Miniatúrna prepäťová ochrana na ochranu LAN, PTF-51-ENG/PoE/Micro/T v teplom zmršťovacom puzdre
Kód: 72237
Podrobný popis

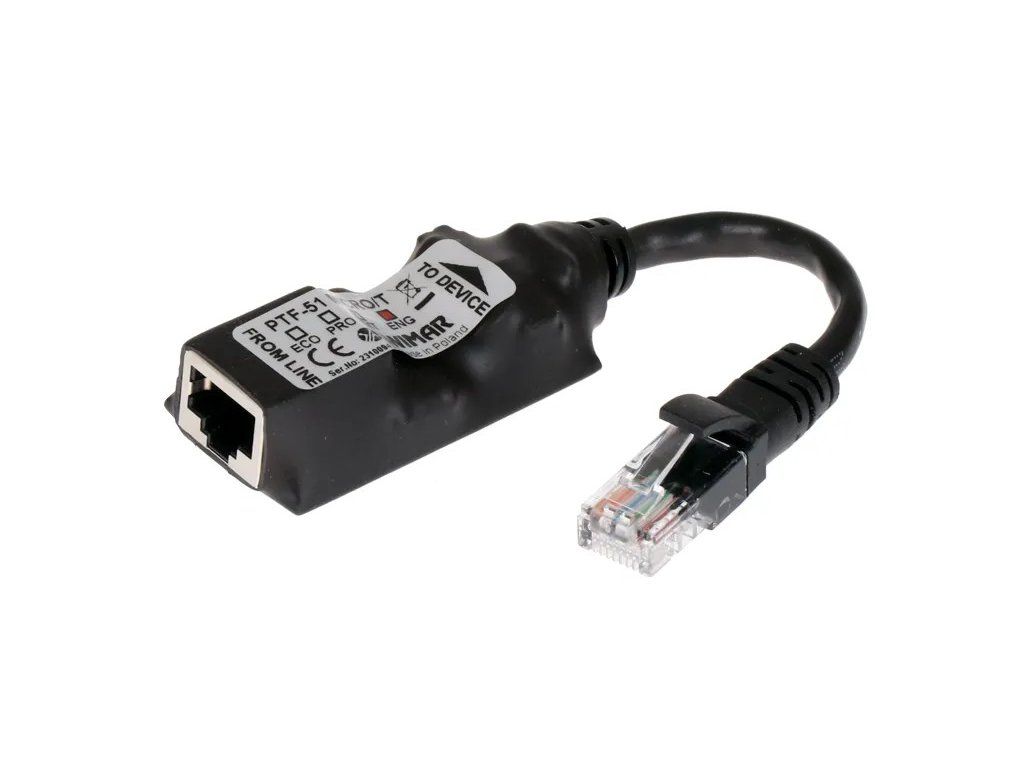

Prepäťová ochrana LAN pre IP kamery, EWIMAR PTF-51-ENG/PoE/Micro/T
Popis
PTF-51-ENG/PoE/Micro/T je nový miniatúrny zvodič prepätia využívajúci riešenie Extreme No Ground. Je určený na ochranu sietí LAN, kde je problém so zemniacim vedením PE k jednotlivým kamerovým bodom alebo iným koncovým zariadeniam LAN. Zariadenie možno použiť na ochranu externých kamier, ale ochrana sa obmedzí len na elimináciu malého elektromagnetického impulzu indukovaného v kábli LAN. Funguje so sieťami LAN 10-BaseT a 100-BaseT založenými na kábloch UTP kategórie 5 alebo 6.
Malé rozmery a zabudovaný kábel s konektorom RJ-45 umožňujú jednoduché pripojenie zariadenia a jeho skrytie v malých skriniach. Je ideálny na ochranu kamier IP CCTV vybavených originálnymi základňami skrývajúcimi príslušenstvo a akékoľvek pripojenia. Zvodič chráni pred prepätím a úderom blesku, ako aj pred činmi vandalizmu (účinky paralyzérov). Individuálne chráni každý prenosový pár, pred prepätiami vyvolanými v jednotlivých pároch a v jednotlivých párových zostavách používaných na napájanie PoE.
Na dosiahnutie plnej účinnosti sériového zvodiča ENG je potrebné použiť minimálne sériový zvodič PRO na druhej strane kábla (1- alebo viackanálová verzia) a zabezpečiť jeho vhodné uzemnenie.
Vďaka použitiu technológie MOSFET je ochrana PTF-51 trikrát účinnejšia pri eliminácii prepätí vznikajúcich v prenosových vedeniach a je menej náchylná na poškodenie dlhotrvajúcimi prepäťovými prúdmi.
Špeciálne usporiadanie prepojenia chráni zariadenia LAN pred zvýšením napätia na napájacích linkách PoE nad 58 V v akejkoľvek možnej norme (prenášanej aj na prenosových linkách). Vo vnútri obmedzovača sú prepojené vedenia 4-5 a 7-8, pretože 100Base-T LAN ich používa výlučne na napájanie PoE.
Jednotka neposkytuje spojitosť tienenia pre kábel FTP, ak sa takáto spojitosť vyžaduje, musia sa použiť štandardné zariadenia PTF-51 alebo PTF-51/DIN.

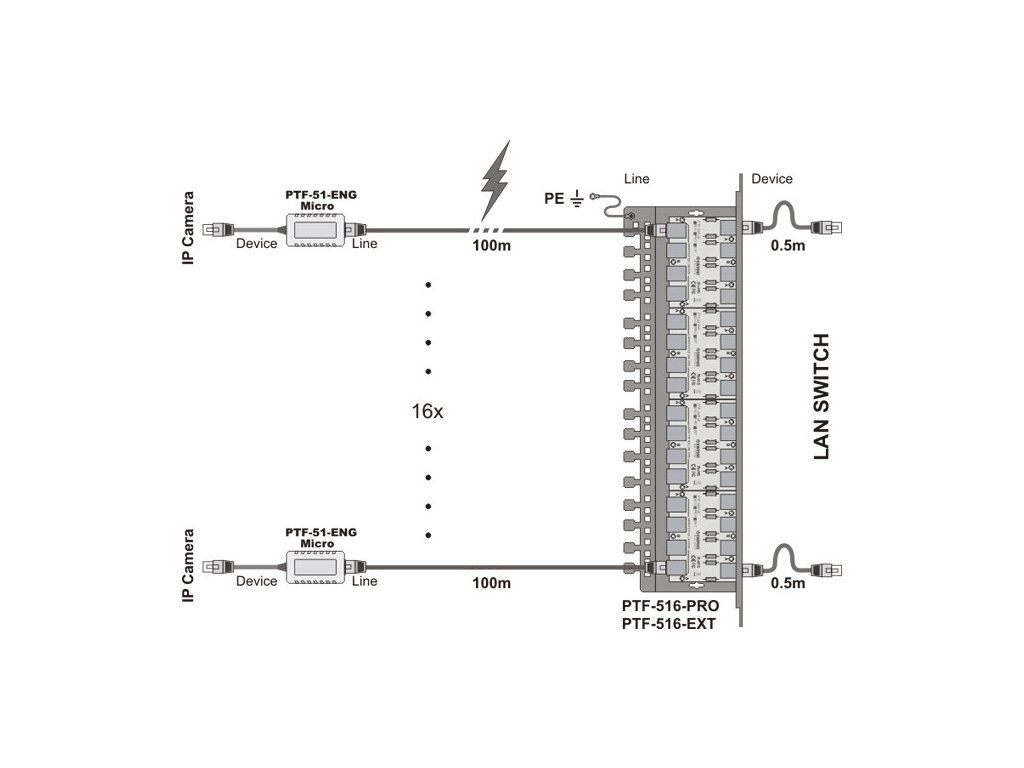

Príklady správnych inštalácií bez uzemnenia na strane kamery
Príklady správnych neodporúčaných konfigurácií pre verziu obmedzovača ENG
Technické špecifikácie
| Dátová linka | |
| Počet kanálov LAN | 1 |
| Podporované štandardy siete Ethernet | 10Base-T, 100Base-T |
| Používa sa s kabelážou | FTP, UTP akejkoľvek kategórie |
| Vstupný konektor (nechránená strana) | Zásuvka RJ-45 |
| Výstupný konektor (chránená strana) | Kábel s konektorom RJ-45 |
| Počet ochranných krokov | 3 |
| Menovité jednosmerné napätie (od siete k sieti) UN | 3,3 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 3,5 V DC |
| Úroveň ochrany 1kV/μs (od vedenia k vedeniu) UP | <8V |
| Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 500A |
| Oddeľovací prvok | Poistka MOSFET |
| Chránené linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Sériový odpor | 6Ω / riadok |
| Menovitý prúd IN | 300 mA / linka |
| Linka PoE | |
| Menovité jednosmerné napätie (od siete k sieti) UN | 57 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 64 V DC |
| Úroveň ochrany 1kV/μs (od vedenia k vedeniu) UP | 93 V DC |
| Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 600A |
| Chránené linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | kompatibilita s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Spoločné znaky | |
| Rozmery | 56 x 29 x 19 (mm) - bez kábla |
| Aplikácia | Ochrana interne inštalovaných zariadení |
| Montáž | Voľne stojaca skriňa |
| Metóda uzemnenia | - |
| Tesnosť puzdra | IP20 |
| Prevádzková teplota | -40ºC ~ 60ºC |
Dodatočné parametre
| Kategória: | Uzavretý televízny okruh Zvodiče prepätia LAN |
|---|---|
| Hmotnosť: | 0.2 kg |
| EAN: | 72237 |
| Chránená linka: | LAN |
| Rozmery v mm (Š x V x H): | 51x31x24 (mm) |
| Typ konektora: | RJ45 |
| Počet kanálov zariadenia: | 1 |
