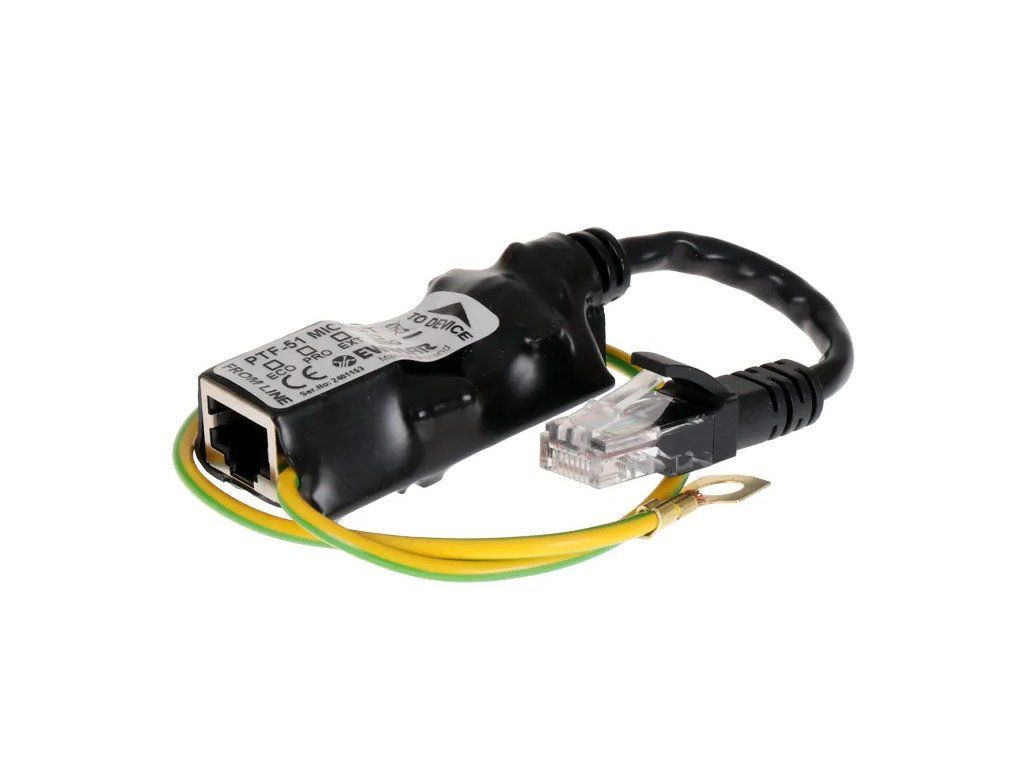

Miniatúrna prepäťová ochrana pre ochranu LAN, PTF-51-PRO/PoE/Micro/T v teplom zmršťovacom puzdre
Kód: 72238
Podrobný popis
Miniatúrna prepäťová ochrana na ochranu LAN, PTF-51-PRO/PoE/Micro/T
Kľúčové vlastnosti
- Chráni signálne vedenia a napájanie PoE
- Účinnosť ochrany do 2 kA
- Dvojitá ochrana PoE
- Miniatúrne rozmery
- Jednoduchá inštalácia
Účel
PTF-51-PRO/PoE/Micro/T, miniatúrny zvodič prepätia LAN so zvýšenou účinnosťou v tepelne zmrštiteľnom plášti, chrániaci káble UTP, určený na ochranu IP kamier a portov prepínačov LAN v systémoch CCTV.
Popis
PTF-51-PRO/PoE/Micro/T v2 je miniatúrny zvodič prepätia určený pre siete LAN 100-BaseT založené na kábloch UTP kategórie 5 alebo 6. Malé rozmery a zabudovaný kábel s konektorom umožňujú rýchlu a jednoduchú inštaláciu a ukrytie zariadenia v malých skriniach. Je ideálny na ochranu kamier IP CCTV vybavených originálnymi základňami skrývajúcimi príslušenstvo a akékoľvek pripojenia. Zvodič chráni pred prepätím a úderom blesku, ako aj pred činmi vandalizmu (účinky paralyzérov). Zariadenie individuálne chráni každý prenosový pár, pričom prepätia nad 3,5 V v nich sú eliminované, a odvádza náboje až do 2,5 kA na jeden vodič do zeme.
Verzia 2 bola od základu prepracovaná spolu s kabelážou a krytom s cieľom zvýšiť úroveň ochrany proti prepätiu a zlepšiť mechanické vlastnosti.
Špeciálne usporiadanie prepojenia, zariadenia LAN pred zvýšením napätia na napájacích vedeniach PoE v akomkoľvek možnom štandarde (prenášané aj na prenosových vedeniach). Linky 4-5 a 7-8 sú vzájomne prepojené, pretože LAN Base-100T ich používa výlučne na napájanie PoE. Obmedzovač chráni obe skupiny napájacích párov pred zvýšením napätia nad 58 V a poškodením napájacích zdrojov koncových zariadení, ako sú prepínače alebo IP kamery.
Odporúča sa na ochranu koncových zariadení inštalovaných vo vonkajšom prostredí (steny, podkrovia), kde môže dôjsť k preskočeniu iskier z iných konštrukcií alebo kde môže byť hodnota indukovaného náboja vo vnútri vodičov vysoká.
Jednotka neposkytuje spojitosť tienenia pre kábel FTP, ak sa takáto spojitosť vyžaduje, musia sa použiť štandardné zariadenia PTF-51 alebo PTF-51/DIN.
Na zabezpečenie primeranej úrovne ochrany je potrebné pripojiť zvodič k uzemneniu alebo, ak nie je uzemnenie, k ochrannému vodiču PE. Nie je dovolené pripojiť uzemnenie zvodiča k obvodom ochrany pred bleskom alebo vytvoriť uzemňovací bod zvodiča v blízkosti uzemnenia obvodu ochrany pred bleskom.

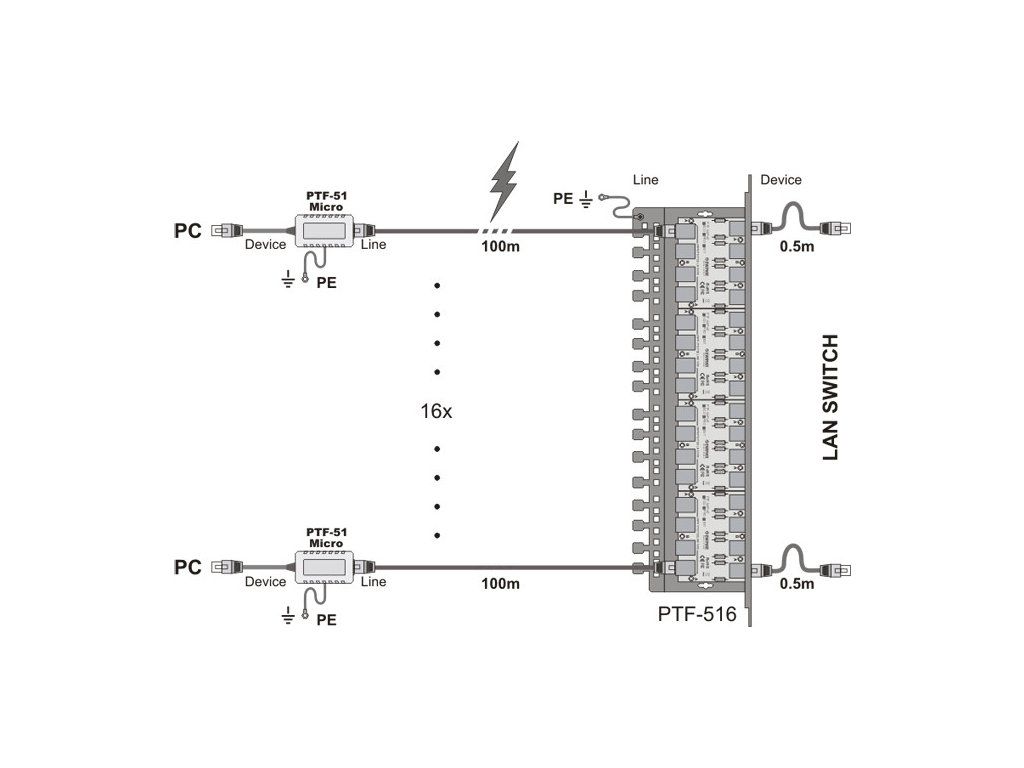

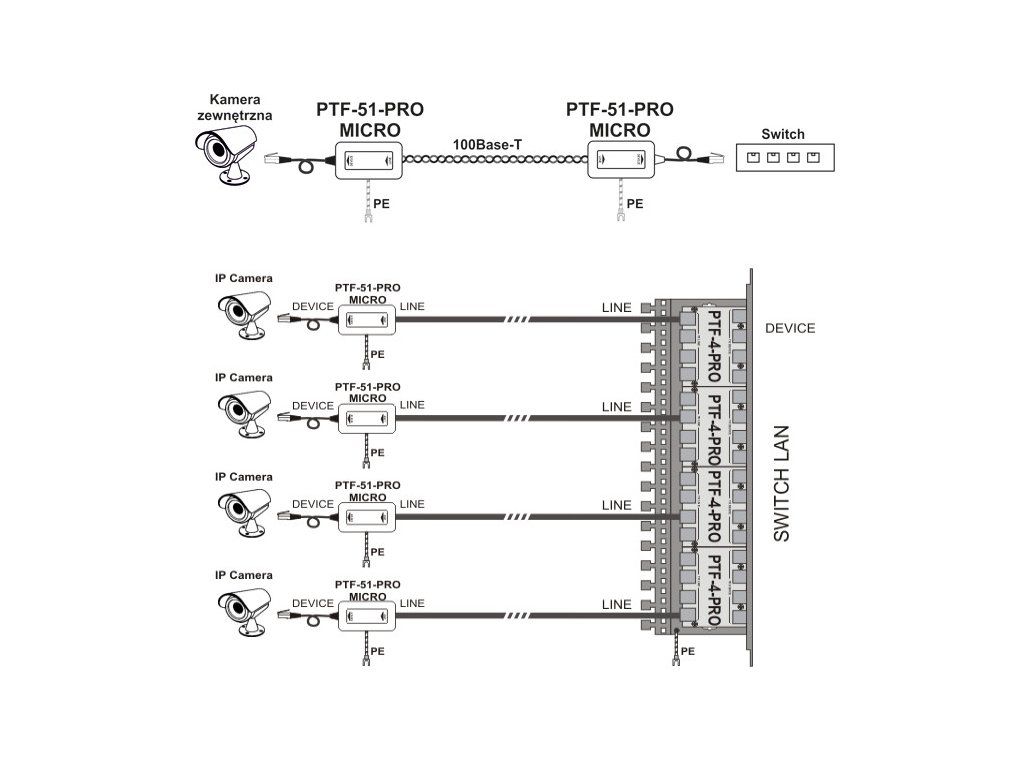

Príklady použitia
Technické špecifikácie
| Dátová linka | |
| Počet kanálov LAN | 1 |
| Podporované štandardy siete Ethernet | 10Base-T, 100Base-T |
| Používa sa s kabelážou | FTP, UTP akejkoľvek kategórie |
| Vstupný konektor (nechránená strana) | Zásuvka RJ-45 |
| Výstupný konektor (chránená strana) | Kábel s konektorom RJ-45 |
| Počet ochranných krokov | 2 (GDT, TVS) |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 110 V DC |
| Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| Vybíjací prúd (8/20 µs, od vedenia k zemi) Iimp / vodič | 2,5 kA (max.) |
| Bleskový prúd (10/350µs, vedenie-zem) Iimp | 1kA |
| Menovité jednosmerné napätie (od siete k sieti) UN | 3,3 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 3,5 V DC |
| Úroveň ochrany 1kV/μs (od vedenia k vedeniu) UP | 20V |
| Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 100A |
| Oddeľovací prvok | Nárazový odpor |
| Chránené linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2Ω / riadok |
| Menovitý prúd IN | 300 mA / linka |
| Linka PoE | |
| Menovité jednosmerné napätie (od siete k sieti) UN | 57 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 64 V DC |
| Úroveň ochrany 1kV/μs (od vedenia k vedeniu) UP | 93 V DC |
| Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 100A |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 110 V DC |
| Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| Vybíjací prúd (8/20 µs, od vedenia k zemi) Iimp / vodič | 2,5 kA (max.) |
| Chránené linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | kompatibilita s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Spoločné znaky | |
| Rozmery | 56 x 29 x 19 (mm) - bez kábla |
| Aplikácia | Ochrana zariadení inštalovaných vo vnútri/vonku |
| Montáž | Voľne stojaca skriňa |
| Metóda uzemnenia | Kábel |
| Tesnosť puzdra | IP20 |
| Prevádzková teplota | -40ºC ~ 60ºC |
Dodatočné parametre
| Kategória: | Uzavretý televízny okruh Zvodiče prepätia LAN |
|---|---|
| Hmotnosť: | 0.2 kg |
| EAN: | 72238 |
| Chránená linka: | LAN |
| Rozmery v mm (Š x V x H): | 51x31x24 (mm) |
| Typ konektora: | RJ45 |
| Počet kanálov zariadenia: | 1 |
