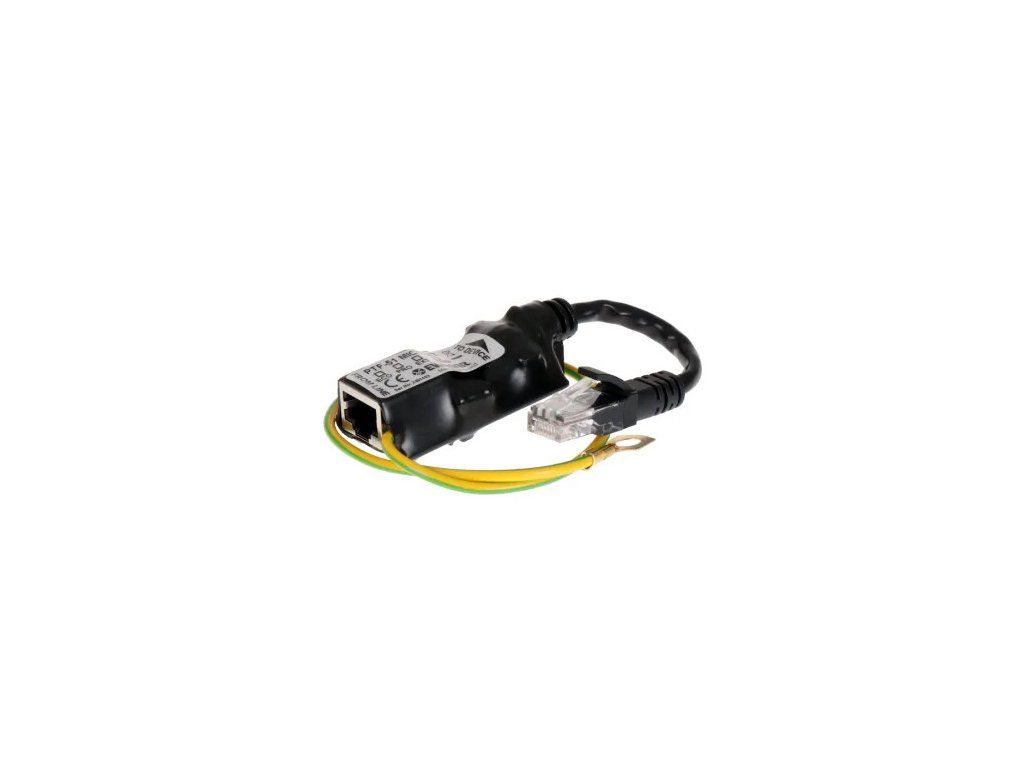

Miniatúrny zvodič prepätia na ochranu LAN, PTF-51-EXT/PoE/Micro/T v teplom zmršťovacom puzdre
Kód: 72240
Podrobný popis
Prepäťová ochrana 1-kanálová pre IP kamery série EXTREME EWIMAR PTF-51-EXT/PoE/Micro/T
Popis
PTF-51-EXT/PoE/Micro/T v2 je miniatúrna prepäťová ochrana série EXTREME určená pre 100-BaseT LAN siete založené na UTP kábloch kategórie 5 alebo 6. Malé rozmery a zabudovaný kábel s konektorom RJ45 umožňujú jednoduché pripojenie zariadenia a jeho skrytie v malých skrinkách. Je ideálny na ochranu kamier IP CCTV vybavených originálnymi základňami skrývajúcimi príslušenstvo a akékoľvek pripojenia. Ochrana chráni pred prepätím a úderom blesku, ako aj pred činmi vandalizmu (účinky paralyzérov). Zariadenie individuálne chráni každý prenosový pár, pričom prepätia nad 3,5 V v nich sú eliminované a z každej žily kábla je do zeme odvedený náboj až do 2,5 kA.
Verzia 2 bola od základu prepracovaná spolu s kabelážou a krytom, aby sa zvýšila úroveň prepäťovej ochrany a zlepšili mechanické vlastnosti. Upravené ochranné obvody zavádzajú dodatočnú ochranu zvodiča pred poškodením od preskočenia iskier zo stĺpov a kovových konštrukcií.
Odporúča sa na ochranu zariadení LAN namontovaných na kovových stĺpoch, výložníkoch alebo kovových konštrukciách. Vďaka použitiu technológie MOSFET je ochrana PTF-51-EXT trikrát účinnejšia pri eliminácii prepätí vznikajúcich vo vnútri prenosových vedení a je menej náchylná na poškodenie dlhotrvajúcimi prepäťovými prúdmi. Vďaka superrýchlej reakcii na prekročený sériový prúd je vynikajúcim ochranným riešením proti ekvipotenciálnym prúdom vznikajúcim pri výboji medzi jednotlivými uzemňovacími bodmi kovových konštrukcií. To je dôležité pre inštalácie CCTV, kde je na stĺpoch inštalovaných veľa koncových zariadení alebo v priemyselnom prostredí.
Špeciálne usporiadanie prepojenia chráni zariadenia pred napäťovými špičkami na napájacích vedeniach PoE v akejkoľvek možnej norme (vrátane tých, ktoré sa prenášajú na prenosových vedeniach). Linky 4-5 a 7-8 sú vzájomne prepojené, pretože 100Base-T LAN ich používa výlučne na napájanie PoE. Ochrana chráni obe skupiny napájacích párov pred zvýšením napätia nad 58 V a poškodením napájacích zdrojov koncových zariadení, ako sú prepínače alebo IP kamery.
Odporúča sa na ochranu koncových zariadení inštalovaných vo vonkajšom prostredí (steny, podkrovie), kde môže byť hodnota indukovaného náboja vysoká.
Jednotka neposkytuje spojitosť tienenia pre kábel FTP, ak sa takáto spojitosť vyžaduje, musia sa použiť štandardné zariadenia PTF-51 alebo PTF-51/DIN.
Na zabezpečenie primeranej úrovne ochrany je potrebné pripojiť zvodič k uzemneniu, alebo ak nie je k dispozícii, k ochrannému vodiču PE. Uzemnenie zvodiča nesmie byť spojené s obvodmi ochrany pred bleskom a uzemňovací bod zvodiča nesmie byť vytvorený v blízkosti uzemnenia obvodu ochrany pred bleskom.
Výrobok testovaný podľa kategórií D1, C2, C1, B2. Je určený na použitie na hraniciach zón LPZ0/LPZ1 alebo vyšších.

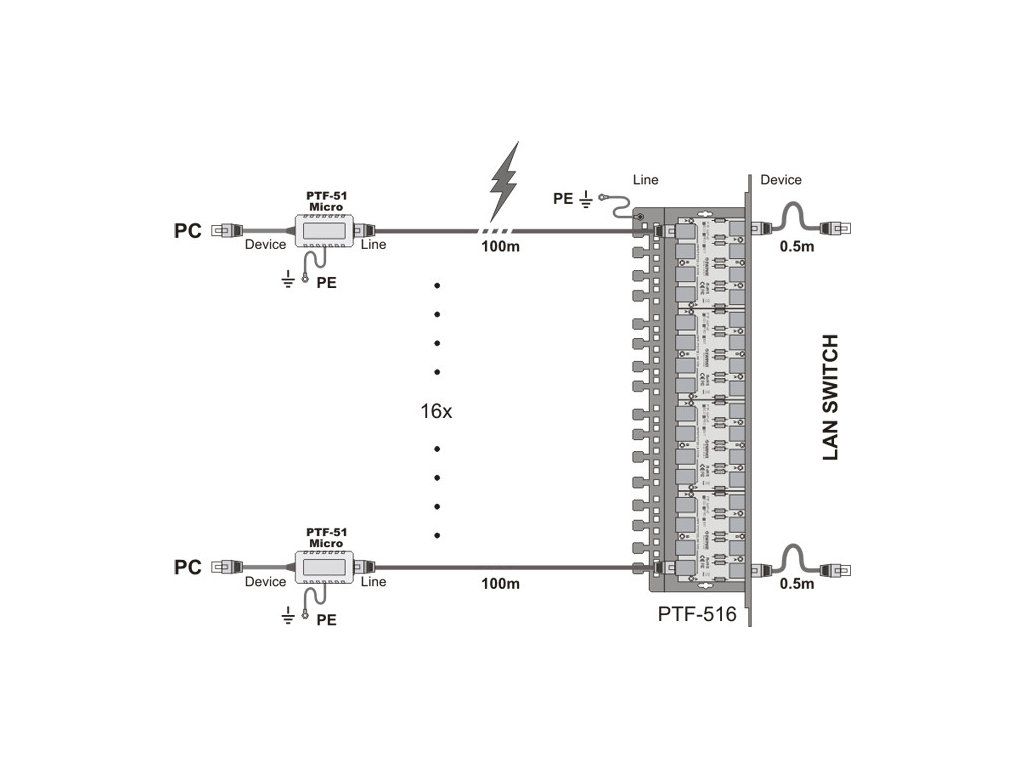

Aplikácia
Technické špecifikácie
| Dátová linka | |
| Počet kanálov LAN | 1 |
| Podporované štandardy siete Ethernet | 10Base-T, 100Base-T |
| Používa sa s kabelážou | FTP, UTP akejkoľvek kategórie |
| Vstupný konektor (nechránená strana) | Zásuvka RJ-45 |
| Výstupný konektor (chránená strana) | Kábel s konektorom RJ-45 |
| Počet ochranných krokov | 3 (GDT, MOSFET, TVS) |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 110 V DC |
| C1: Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| C2: Vybíjací prúd (8/20 µs, od vedenia k zemi) lmax / vodič | 2,5 kA (max.) |
| Menovité jednosmerné napätie (od siete k sieti) UN | 3,3 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 3,5 V DC |
| B2: Úroveň ochrany 1kV/μs (od vedenia k vedeniu) | <8V |
| C1: Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 0,5 kA |
| D1: Maximálny bleskový prúd (10/350 µs, línia-zem) | 1kA |
| Oddeľovací prvok | Poistka MOSFET |
| Chránené linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 2-3pF |
| Sériový odpor | 6Ω / riadok |
| Menovitý prúd IN | 300 mA / linka |
| Linka PoE | |
| Menovité jednosmerné napätie (od siete k sieti) UN | 57 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 64 V DC |
| B2: Úroveň ochrany 1kV/μs (od vedenia k vedeniu) | 93 V DC |
| C1: Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 0,5 kA (možnosť A), 250 A (možnosť B) |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 110 V DC |
| C1: Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| C2: Vybíjací prúd (8/20 µs, od vedenia k zemi) lmax / vodič | 2,5 kA (max.) |
| Chránené linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | kompatibilita s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Spoločné znaky | |
| Rozmery | 56 x 29 x 19 (mm) - bez kábla |
| Aplikácia | Ochrana zariadení inštalovaných vo vnútri/vonku |
| Montáž | Voľne stojaca skriňa |
| Metóda uzemnenia | Kábel |
| Tesnosť puzdra | IP20 |
| Prevádzková teplota | -40ºC ~ 60ºC |
Dodatočné parametre
| Kategória: | Uzavretý televízny okruh Zvodiče prepätia LAN |
|---|---|
| Hmotnosť: | 0.2 kg |
| EAN: | 72240 |
| Chránená linka: | LAN |
| Rozmery v mm (Š x V x H): | 51x31x24 (mm) |
| Typ konektora: | RJ45 |
| Počet kanálov zariadenia: | 1 |
