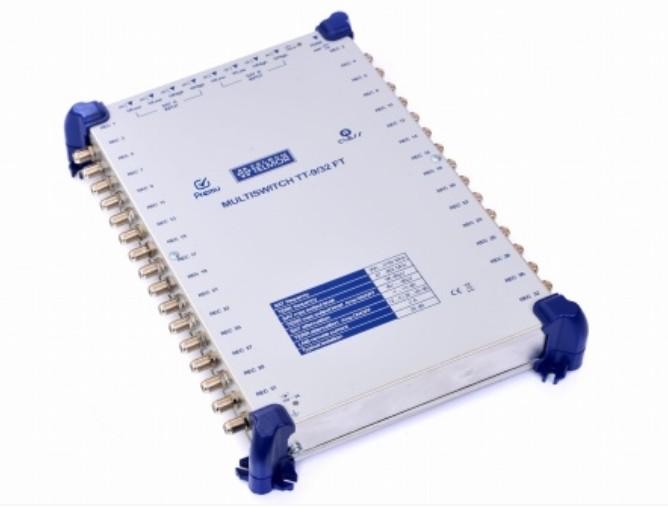

MULTISWITCH Telmor TT 9/32 FT CLASSIC FINAL S ANT.
Kód: 67343
Podrobný popis
MULTISWITCH Telmor TT 9/32 FT CLASSIC FINAL S ANT.
Vlastnosti produktu:
- 2-ročná záruka,
- možnosť budovania veľmi veľkých zariadení RTV-SAT
- 32 účastníckych miest RTV+SAT
- distribúcia signálov DVB-T a SAT z dvoch satelitov,
- zabudovaná predkorekcia charakteristiky,
- zabudovaný aktívny/pasívny prepínač televíznej cesty,
- zodpovedá triede A, CE, RoHS,
- podpora DiSEqC 2.0,
- externé napájanie.
Kaskádové multiprepínače série TT-9/xx sú zariadenia, ktoré umožňujú vytvárať veľké a veľmi veľké komunitné inštalácie. Nové nariadenie ministra dopravy, výstavby a námorného hospodárstva o technických podmienkach, ktoré musia spĺňať budovy, ukladá povinnosť vybudovať viacúčelové zariadenia v každej novej viacbytovej budove.
Ako kaskádové zariadenie má multiprepínač priechodné výstupy, ku ktorým možno pripojiť ďalší multiprepínač, takže pomocou rodiny multiprepínačov TT-9xx možno takmer ľubovoľne zväčšovať veľkosť inštalácie.
Nespornou výhodou kaskádových multiprepínačov TT-9xx je zabudovaná korekcia charakteristiky (sklon charakteristiky). Táto vlastnosť zariadení v kombinácii s javom zvyšujúceho sa útlmu kábla s rastúcou frekvenciou umožňuje vyrovnať úrovne signálu na účastníckom výstupe.
Zariadenia umožňujú škálovať sieť pridaním ďalších multiprepínačov v kaskáde. Posledný multiprepínač v kaskáde musí byť ukončený 75Ohm DC BLOCK terminátormi, ktoré je potrebné zakúpiť.
Technické špecifikácie
NÁZOV/PARAMETRE TT-9/32
Frekvenčný rozsah linky SAT 950-2150 MHz
Frekvenčný rozsah TV kanálov MHz 5-862
Počet vstupov SAT 8
Počet TV vstupov 1
Počet výstupov 32
Útlmová vetva TV cesty (aktívna cesta) dB -15...-7
Útlmová vetva TV trasy (pasívna trasa) -35...-27
Útlm TV cesty cez dB -4...-5
Útlm vetvy SAT linky dB -2...+1
Útlm cesty SAT cez dB -2...-5
Útlm odrazu (prispôsobenie trasy TV) dB >10
Útlm odrazu (prispôsobenie) trasy SAT dB >8
Maximálna výstupná úroveň TV dBμV 95
Maximálna výstupná úroveň trasy SAT dBμV 92
Odstup TV od SAT dB >24
Oddelenie SAT od TV dB >60
Odstup medzi H/V polaritami dB >30
Napájanie VDC/mA 12/1500
Prúdová spotreba prijímača mA 40
DiSEqC 2.0 spínacie príkazy (13V/18V, 0/22KHz Tone)
Rozmery výrobku mm 300x190x40
Čistá hmotnosť kg 0,92
Balenie kartón
Dodatočné parametre
| Kategória: | RTV terminálové multiprepínače |
|---|---|
| Hmotnosť: | 1 kg |
| EAN: | 67343 |
| DiSEqC: | 2.0 |
| Oddelenie vstupov/výstupov: | 60 |
| Počet vstupov: | 9 |
| Počet výstupov: | 32 |
| Posilnenie: | 95 |
| Tlmenie: | 10 |
| Typ napájania: | Externá stránka |
