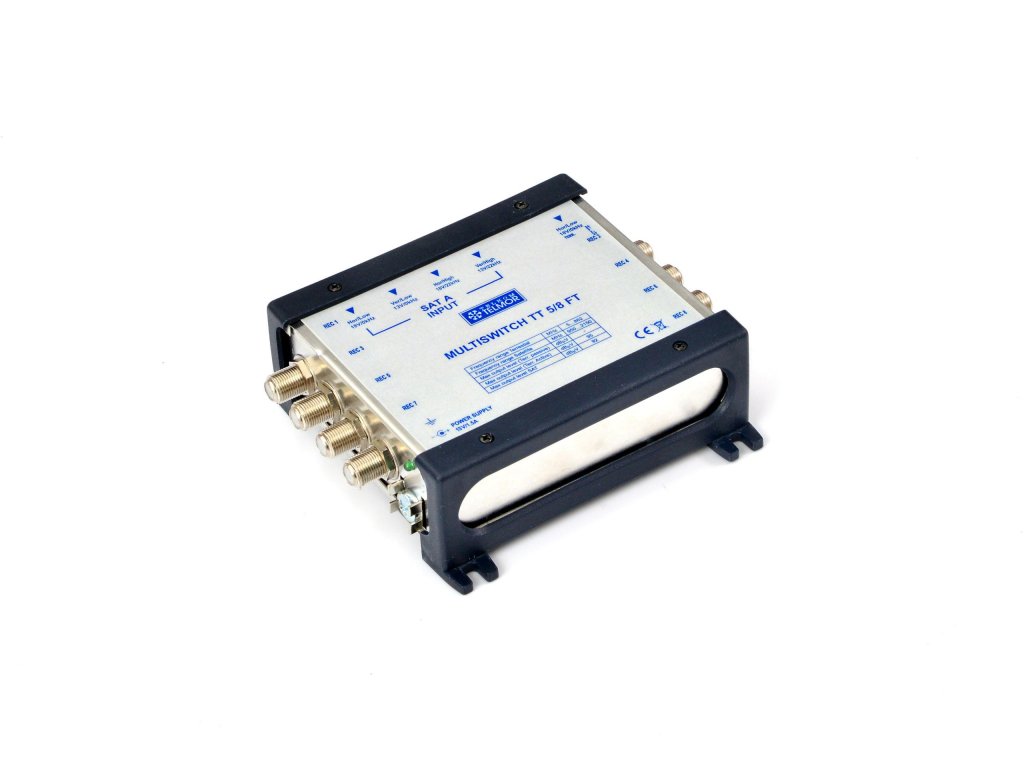

Multiswitch TT 5/8 Telmor - Terminál

Multiswitch TT 5/8 Telmor - Terminál

TT-5/8FT patrí do rodiny multiprepínačov, ktoré umožňujú vytvárať veľké a veľmi veľké systémy SMATV. Nové nariadenie ministra dopravy, výstavby a námorného hospodárstva o technických podmienkach, ktoré musia spĺňať budovy, ukladá povinnosť vybudovať multiprepínačové zariadenia v každej novej budove s viacerými bytmi. Nesporné výhody multiprepínačov TT-5/8FT je zabudovaná predkorekcia charakteristiky - sklon charakteristiky. Táto vlastnosť zariadenia v kombinácii s javom útlmu kábla, ktorý sa zvyšuje s rastúcou frekvenciou, umožňuje dosiahnuť vyrovnanie úrovní signálu v účastníckej zásuvke.

Vlastnosti produktu:

• 8 účastníckych výstupov RTV/SAT
• Kompatibilita s DAB, DVB-T/T2, DVB-S/S2
• Prepínač režimu vstupu RTV - aktívny/pasívny
• Kompaktné puzdro

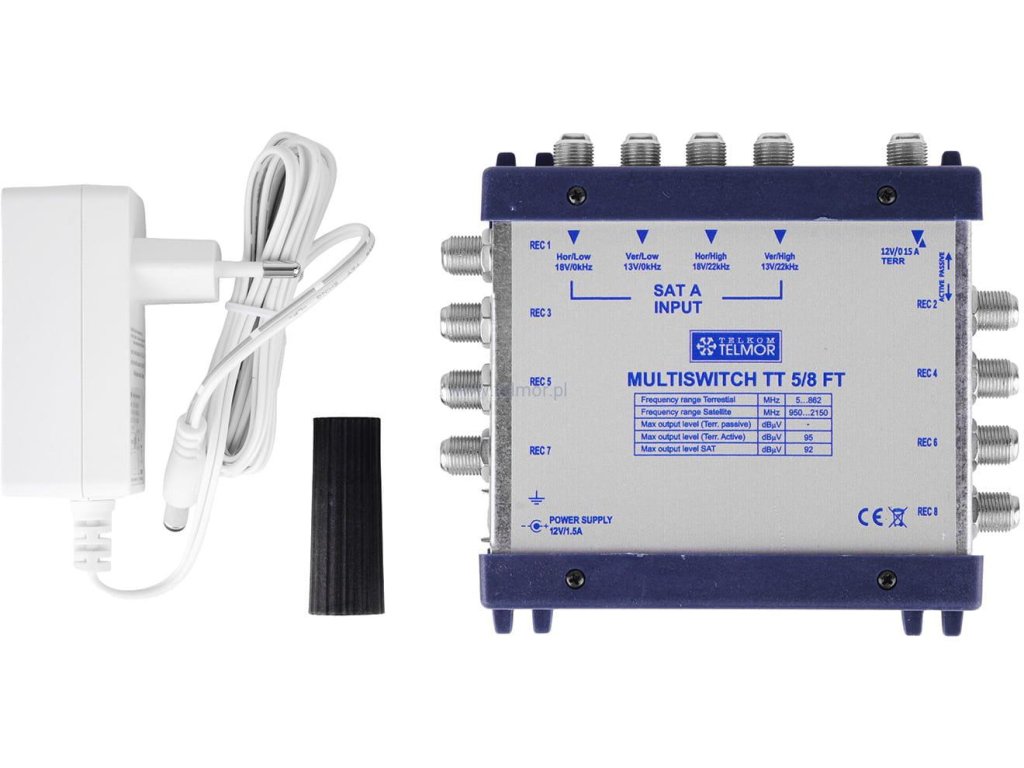

• Napájanie z externého SMPS
• Zabudovaná LED dióda na indikáciu prevádzky
• V súlade s triedou "A"

Technické údaje:

• Rozsah prevádzkovej frekvencie dráhy RTV (TERR.): 5-860 MHz
• Pracovný frekvenčný rozsah SAT dráhy: 950-2150 MHz
• Počet vstupov RTV (TERR.): 1
• Počet vstupov SAT: 4
• Počet účastníckych miest RTV+SAT: 8
• Útlm v RF trase pre účastnícke výstupy: pasívny režim. -22...-18 dB, aktívny režim. -3...+1 dB
• Útlm v trase SAT pre účastnícke výstupy: -2...+2 dB
• Útlm v dôsledku nesúladu - RF cesta: >10 dB
• Útlm nesúladu - cesta SAT: >8 dB
• Oddelenie RTV - SAT: >24 dB
• Oddelenie SAT-RV: >60 dB
• Oddelenie medzi H/V polaritami: >30 dB
• Maximálna výstupná úroveň RTV - aktívny režim: 96 dBµV
• Maximálna výstupná úroveň SAT: 100 dBµV
• Napájanie - externý zdroj: +12 V DC / 1500 mA
• Odber prúdu z prijímača SAT: 40 mA
• Príkazy na prepínanie: DiSEqC 2.0 (+13V/+18V, 0/22kHz, tón)
• Rozmery výrobku: 110x130x40 mm
• Čistá hmotnosť: 0,26 kg
• Balenie: kartón
