POE EXTENDER (EXT. 48V) PULSAR EXT-POE4H V HERMETICKOM PUZDRE PRE 2 IP KAMERY

POE EXTENDER (EXT. 48V) PULSAR EXT-POE4H V HERMETICKOM PUZDRE PRE 2 IP KAMERY

Kľúčové vlastnosti

• Použitie: Rozširuje dátový a napájací dosah siete Ethernet o ďalších 100 m. Umožňuje pripojenie dvoch IP kamier PoE pomocou jedného kábla.
• Prídavný príkon: 44÷57 VDC (skrutkový konektor)
• Vstup PoE: PoE IN - kompatibilný s IEEE802.3af/at
• Výstupy PoE: PoE OUT1 / PoE OUT2 - nie sú kompatibilné s IEEE802.3af
• Prúd PoE OUT: 0,3A/port (max. 0,4A)
• Ochrana: OLP, SCP*
• Prevádzková teplota: -25°C÷50°C
• Rozmery: Š=158 H=118 D=77 [+/- 2 mm]
• Počet žliaz/priemer vodiča: 4 ks. / 4÷8mm
• Záruka: 1 rok
• Poznámky:
• navrhnuté pre siete 10 Mbit/s a 100 Mbit/s

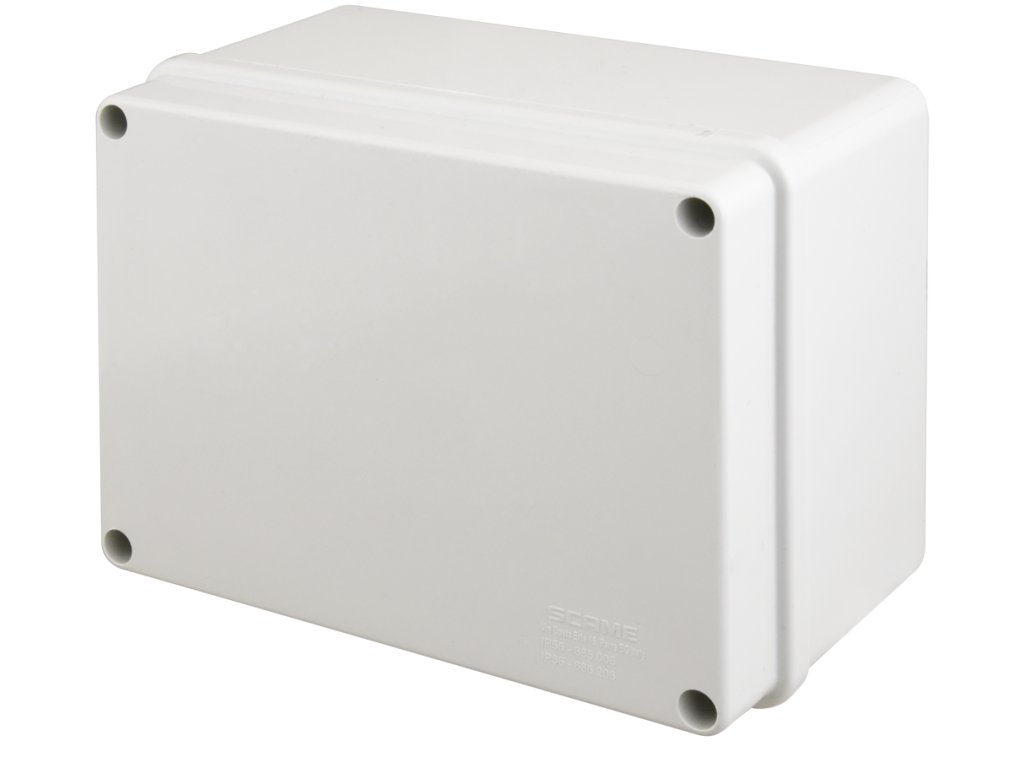

• hermetický kryt IP56, povrchová montáž, zatváranie - skrutkovanie
• možnosť montáže na stĺp (vyžaduje si voliteľný adaptér OZB1)

Účel

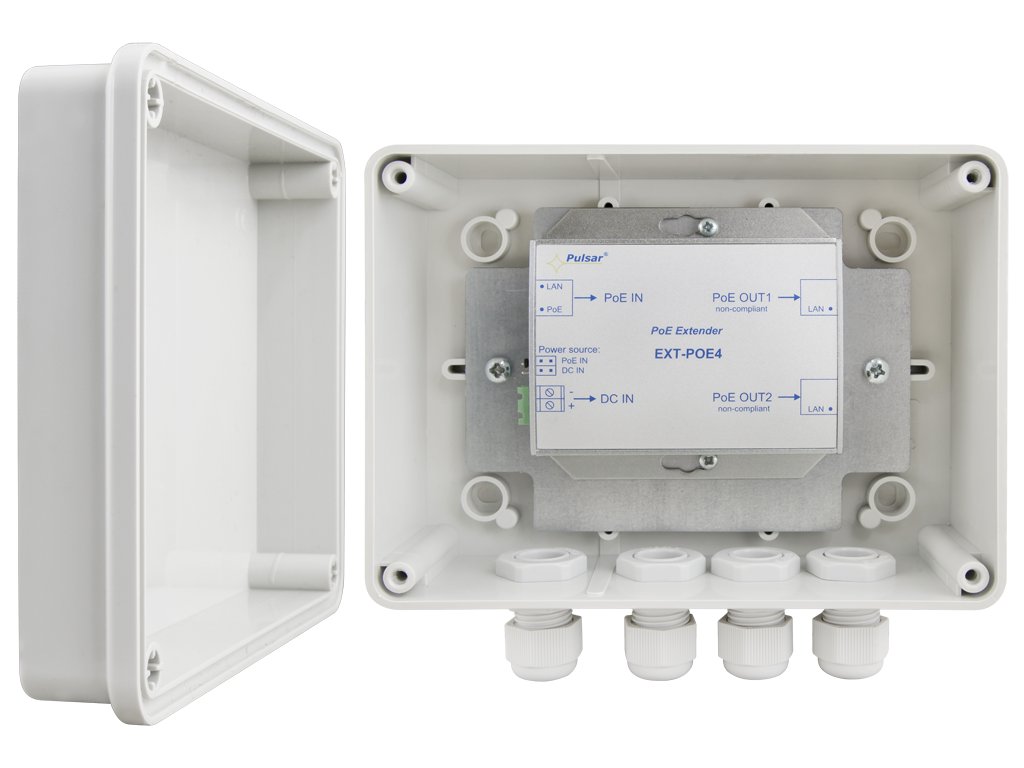

Extender EXT-POE4H je zariadenie určené na predĺženie vzdialenosti napájania PoE a prenosu dát Ethernetu prostredníctvom krútenej dvojlinky UTP cat. 5 o ďalších 100 m. Extender môže byť napájaný zo zariadenia kompatibilného s PoE (vstup PoE IN) alebo z externého zdroja napájania s napätím 44-57 VDC (vstup DC IN). Zdroj napájania sa vyberá pomocou prepojky Power Source (pozri obr. 1). Výstupné napätie a údaje sú k dispozícii na výstupoch PoE OUT1, PoE OUT2, ku ktorým by mali byť pripojené kamery alebo iné IP zariadenia využívajúce napájanie PoE. Maximálny záťažový prúd je 0,3 A/port (spolu max. 0,4 A). Na prenos energie na portoch PoEOUT1, PoE OUT2 sa používajú páry 4/5 (+) 7/8(-), ktoré sa v súlade s normou Ethernet nepoužívajú na prenos dát (prenos dát sa uskutočňuje pomocou párov 1/2 a 3/6).Zariadenie nemožno použiť v sieťach Gigabit Ethernet, kde sa na prenos dát používajú všetky krútené páry.

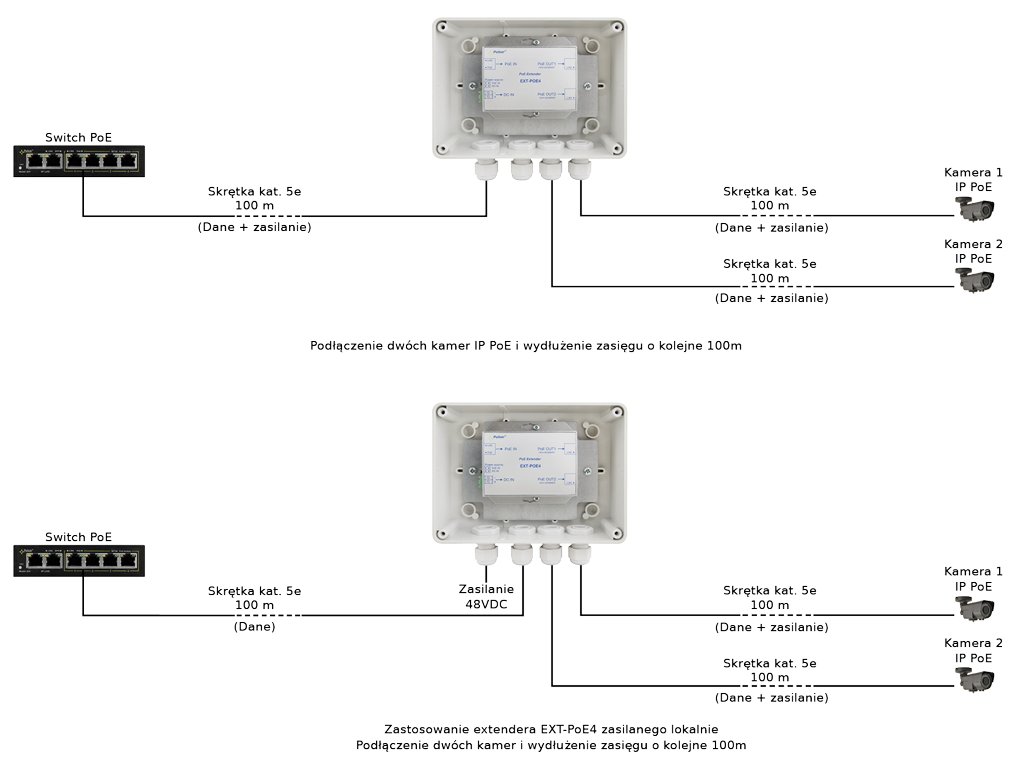

Schéma zapojenia

Technické špecifikácie

• Napájanie : 802.3af/at (44÷57VDC)
• Aktuálna spotreba pre vlastnú spotrebu <30mA
• Výkon modulu : maximálny výkon 20 W.
• Výstupné napätie : Kompatibilné s napájacím napätím
• Výstupný prúd : 0,3A/port (S=0,4A max.)
• Vstupné výkonové páry : PoE IN 4/5 (+) 7/8 (-)
• Výstupný výkon párov : PoE OUT 1/2 4/5 (+) 7/8 (-)
• Ochrana proti preťaženiu : OLP
• Ochrana proti skratu : SCP 2x PTC 0,5A, polymérová poistka
• Optická indikácia prevádzky lED dióda LAN (žltá) - stav pripojenia LAN
• LED dióda PoE : (zelená) - prítomné napätie na vstupe napájania
• Rozsah prevádzkových teplôt : -25ºC÷50ºC
• Vonkajšie rozmery : Š=158, V=118, D=77 [+/- 2 mm]
• Výšky žliaz : H1=25 [mm]
• Počet vývodiek/priemer kábla : 4ks. / 4÷8mm
• Konektory vstup napájania DC IN, I/O. PoE Ø0,5÷2,1 (AWG 24-12) 0,5÷1,5mm2 RJ45 8P8C
• Čistá/hrubá hmotnosť : 0,41 kg / 0,47 kg
• Teplota skladovania : -25ºC...+60ºC
• Vyhlásenia, CE záruka : 1 rok od dátumu výroby
