Poistkový modul Pulsar AWZ536
Kód: 55398
Podrobný popis

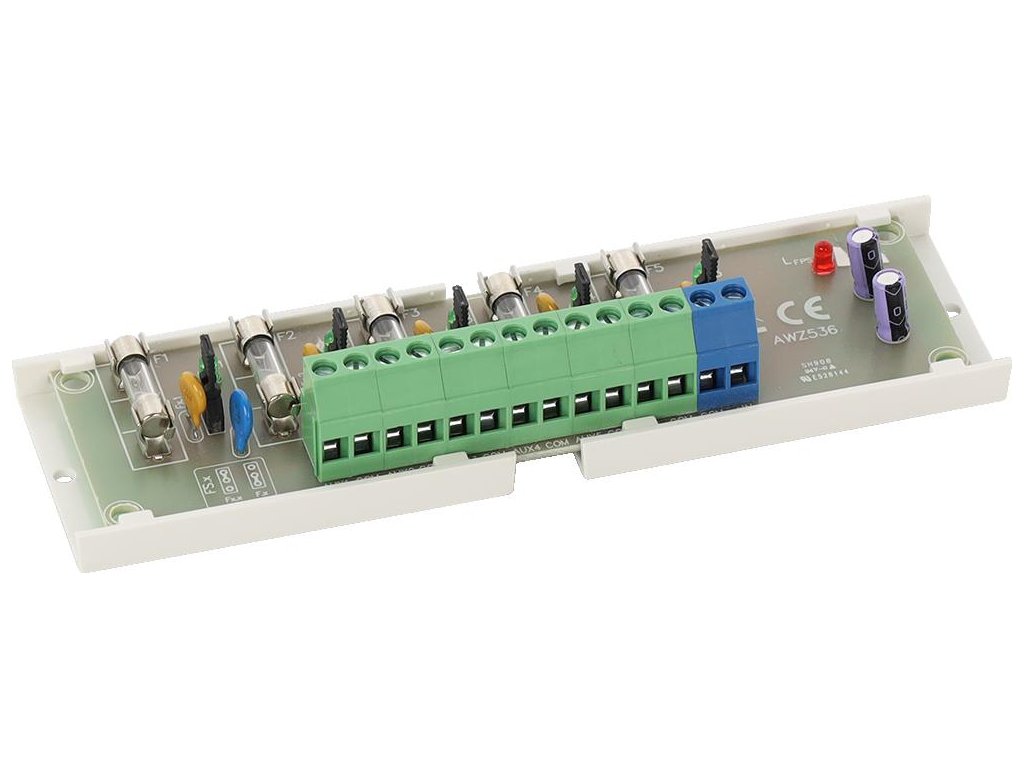

Poistkový modul Pulsar AWZ536
ÚČEL
Poistkový blok LB5/5x0,5A/2,5/AW je určený na rozvod elektrickej energie v nízkonapäťových systémoch vyžadujúcich napätie v rozsahu 10V÷30V DC alebo 10V÷24V AC (napr. vyrovnávací zdroj, transformátor atď.). Má vstup IN na pripojenie napájacieho zdroja a päť nezávisle chránených napájacích výstupov AUX1÷AUX5. Každý výstup AUX je vybavený ochranou proti skratu (SCP) v podobe 0,5A F poistky alebo 0,5A PTC polymérovej poistky (možnosť inštalácie 1A poistiek, nie sú súčasťou dodávky) a prepäťovou ochranou - varistormi. Stav výstupov je indikovaný piatimi LED diódami L1÷L5. Porucha poistky je signalizovaná zhasnutím príslušnej LED: L1 pre AUX1, L2 pre AUX2 atď. Okrem toho sa v prípade poruchy aktivuje výstup FPS (stav hi-Z) a dióda . Výstup FPS možno použiť na diaľkové ovládanie stavu modulu, napr. externú optickú signalizáciu. Modul je vhodný na pripojenie káblov s maximálnym prierezom 2,5 mm² .
TECHNICKÉ ÚDAJE:
| Napájanie | 10 - 24 V AC, 10 - 30 V DC |
| Výkon | 5 x 0,5 A / Uaux = Uin |
| Poistka | 5 x 0,5 A (PTC / TOPIK) voliteľný jumper |
| Vstupy / výstupy | 1 / 5 - 2,5 mm² / 2,5 mm² odbočka |
| Rozmery | 150 x 30 x 43 [+/-2 mm] |
| Zabezpečenie | SCP, OLP, prepätie |
| Technické výstupy typu OC | FPS - indikácia vypnutia výstupnej poistky |
| Signalizácia | optická signalizácia LED |
| Záruka | 2 roky od dátumu výroby |
| Komentáre | - možnosť montáže na napájacie zdroje série PSD (stolové) |
Dodatočné parametre
| Kategória: | Prúdové chrániče |
|---|---|
| Hmotnosť: | 1 kg |
| EAN: | 55398 |
