Praktická súprava FDS 24V - FAAC S418 pre 5,4 m dvojkrídlové brány

Praktická súprava FDS 24V - FAAC S418 pre 5,4 m dvojkrídlové brány

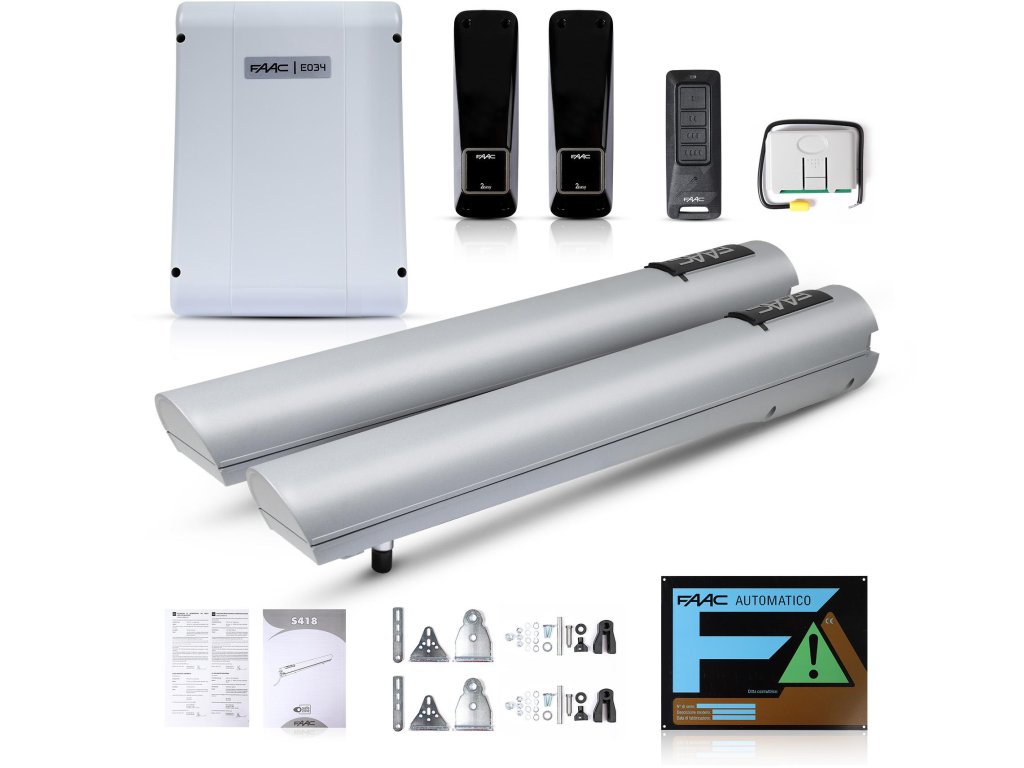

Súprava obsahuje:

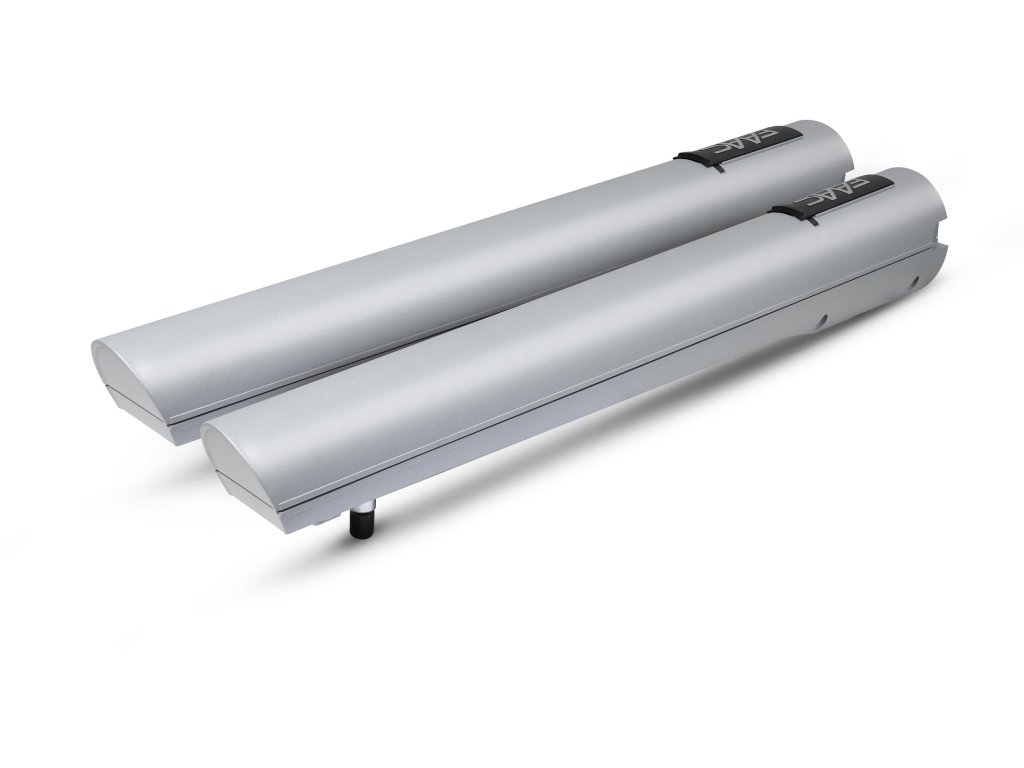

• 2ks pohonov FAAC S418
• Kryt ovládacieho panela
• Riadiaca jednotka E034
• Rádiový modul XF FDS
• 1 ks diaľkového ovládania XT4 FDS LR
• Pár fotobuniek XP20BD

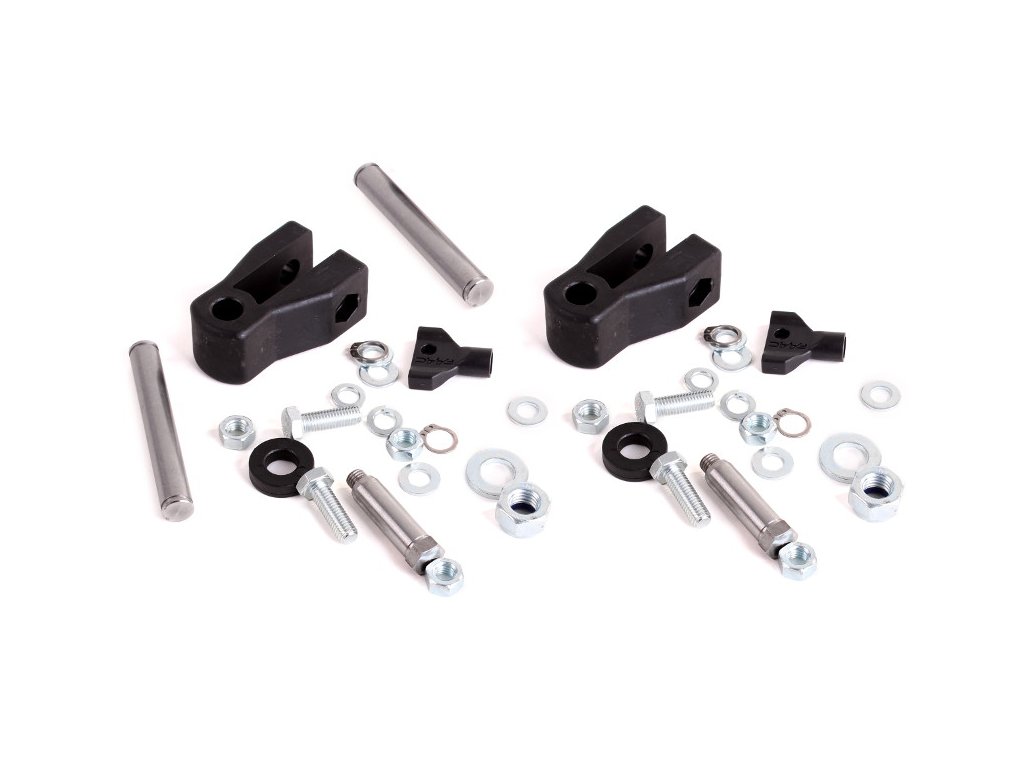

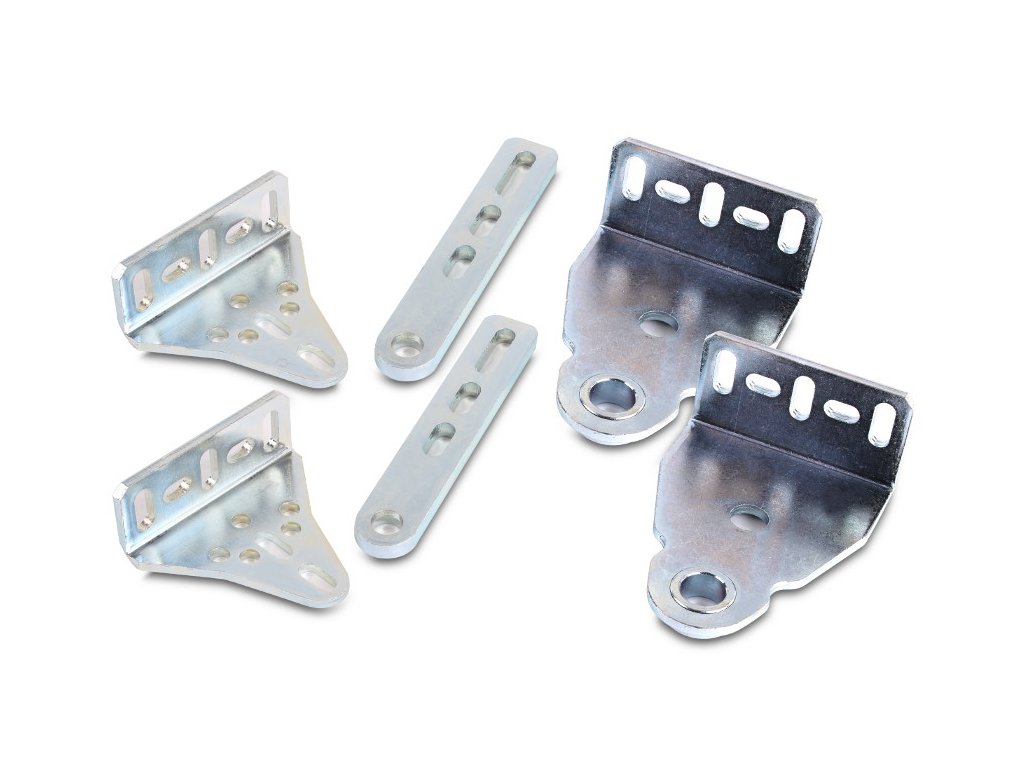

• Montážne konzoly a príslušenstvo(priskrutkované, nie zvárané)
• Mechanické koncové spínače pri otváraní a zatváraní
• 1 spojkový kľúč
• Záruka FAAC Poľsko

Nenechajte sa oklamať!

Iba nákup u autorizovaného partnera značky FAAC (ktorým sme my) zaručuje nákup originálneho výrobku FAAC s poľskou záručnou ochranou.

Výhody nákupu z poľskej ditto:

• celoštátny servis a záruka
• prístup k širokému sortimentu náhradných dielov
• profesionálny servis

Kľúčové vlastnosti

• najobľúbenejší pohon krídlových brán v Európe
• Ideálne na intenzívne používanie
• lepšia bezpečnosť a estetika
• otváranie a zatváranie zámkov

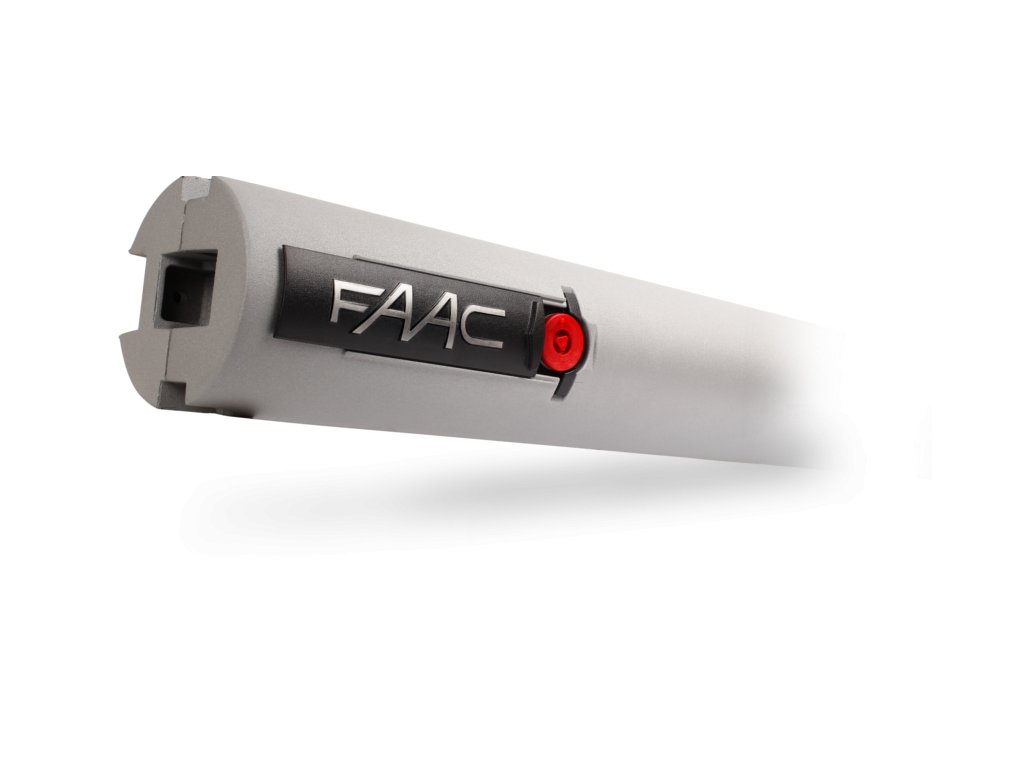

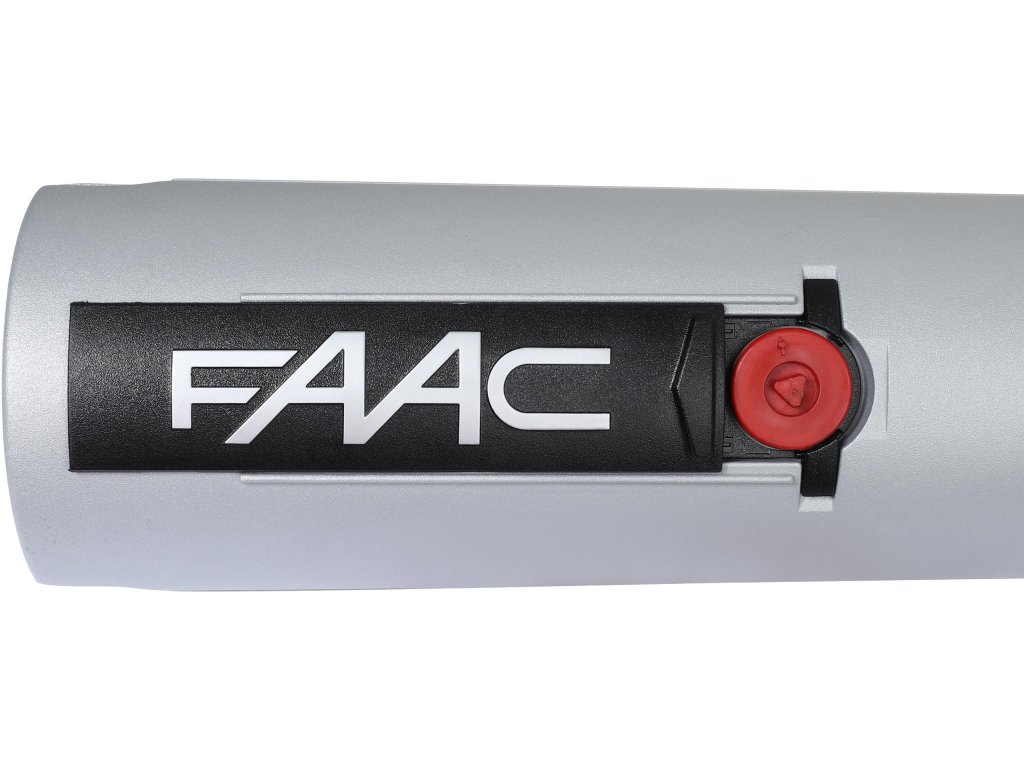

• prídavný kryt na ťahovú skrutku, ktorý ju chráni pred znečistením.

Účel

Kompletná súprava založená na spoľahlivom a v Európe najobľúbenejšom pohone FAAC S418. Táto súprava je určená na automatizáciu krídlových brán s dĺžkou krídla do 2,7 m a hmotnosťou do 200 kg. Treba mať na pamäti, že čím je brána dlhšia, tým by mala byť ľahšia. Pohony S418 sú ideálne na intenzívne používanie, napr. v bytových spoločenstvách.

Popis

• Rovnako ako všetky 24V súpravy má aj súprava Handy S418 ochranu proti skratu, takže sa nemusíte obávať ani tých, ktorí majú malé deti. Výhodou 24V súprav je navyše to, že do samotných pohonov privádzajú napätie bezpečné pre človeka z ovládacieho panela. Ak by sa teda niekto náhle začal hrať s aktuátormi (napr. pes alebo dieťa), nič sa im nestane.
• Funkcia "ľahký dotyk" - zvyšuje amperometrickú citlivosť aktuátorov, aby pri náraze na prekážku netlačili príliš silno. Potom sa zapne tzv. spätný chod.
• Funkcia"ochrana proti vetru" - aktuátor rozlišuje medzi náhlym poryvom vetra a nárazom do prekážky, vďaka čomu je pohon menej citlivý na silné poryvy vetra - nezatiahne sa, ale snaží sa krídlo zatvoriť.
• Mechanické zarážky pri otváraní aj zatváraní ako štandard
• Nastaviteľné montážne konzoly ako štandard - jednoduchšie nastavenie geometrie.

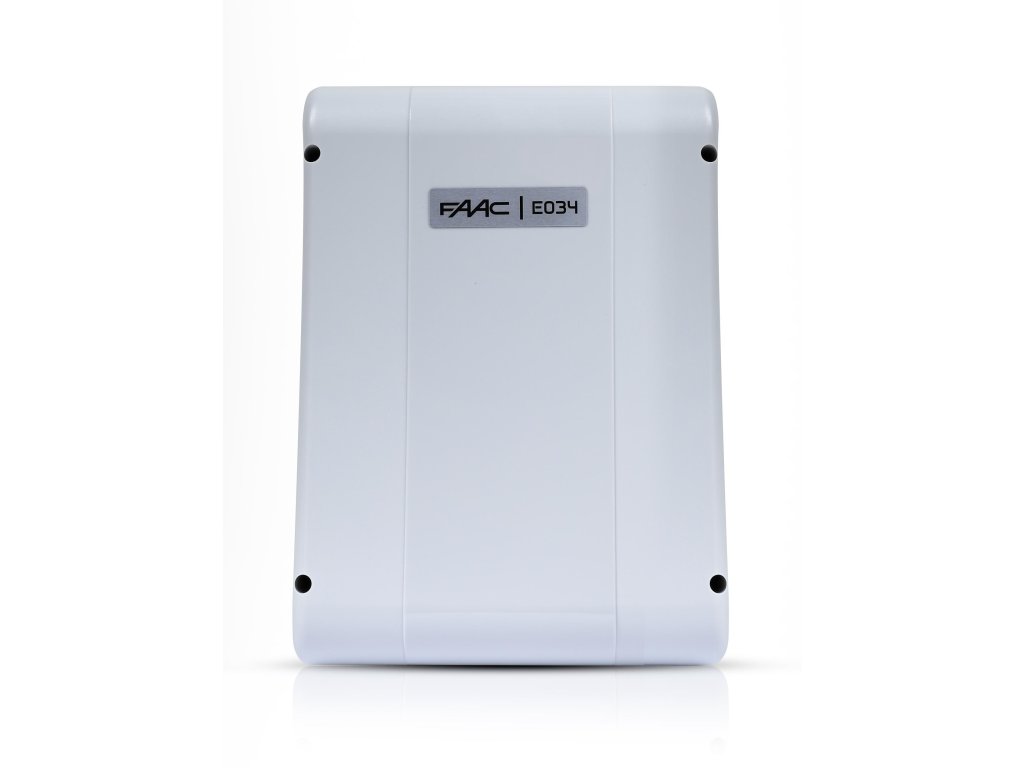

Inovatívna riadiaca jednotka E034

• NOVÉ ZJEDNODUŠENÉ POUŽÍVATEĽSKÉ ROZHRANIE
• Programovanie ovládacieho panela pomocou tlačidiel a displeja.
• Diagnostika pomocou LED a displeja.
• Môže byť nakonfigurovaný s 1 alebo 2 pohonmi.
• Rozsah spomalenia v cykle zatvárania a otvárania nastaviteľný presne a samostatne pre každé krídlo.
• Technológia 2EASY pre príslušenstvo BUS
• 1 programovateľný výstup.
• Jemný štart a jemné zatváranie.
• Rádiová trasaFDS - bezpečnosť a nemožnosť klonovania diaľkového ovládania
• Ako voliteľná možnosť (na zakúpenie): modul XLCzníženie spotreby energie na 0,5 W v pohotovostnom režime

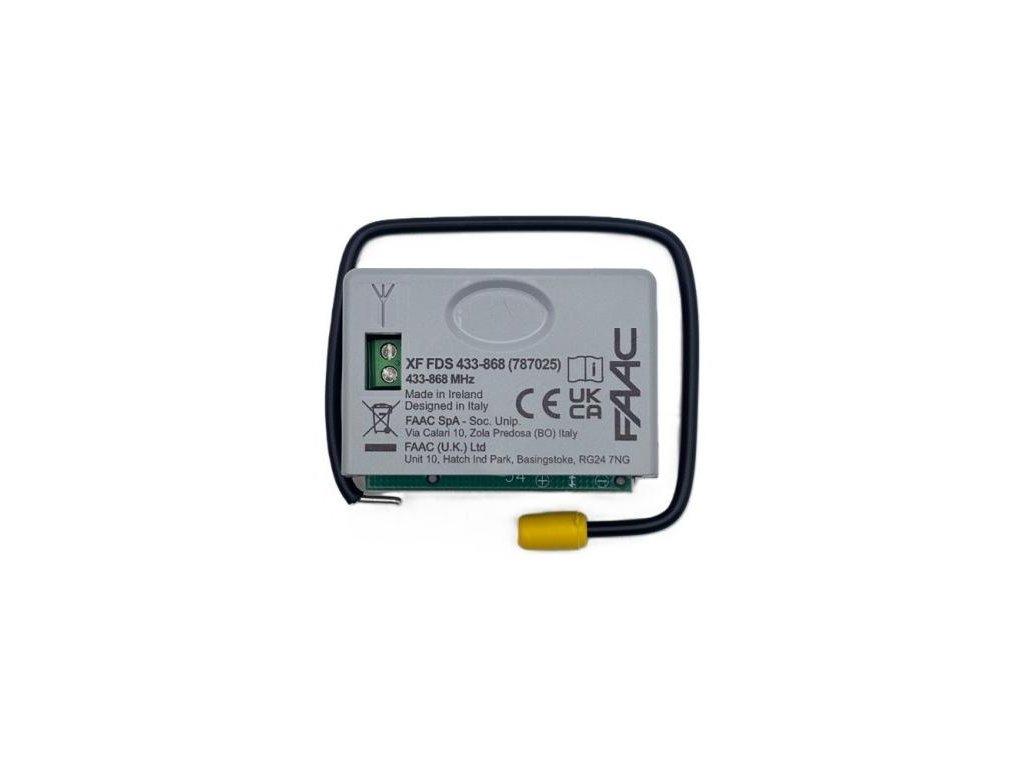

Rádiový modul FAAC XF FDS 433-868

Rádiový modul XF FDS 433-868 MHz kompatibilný s diaľkovými ovládačmi FAAC XT2 / XT4 433-868 MHz FDS s dlhým dosahom.

Kompatibilný s elektronickými ovládacími panelmi FAAC vybavenými univerzálnym dekódovacím systémom FDS, ktorý je rozpoznateľný podľa špeciálneho loga.

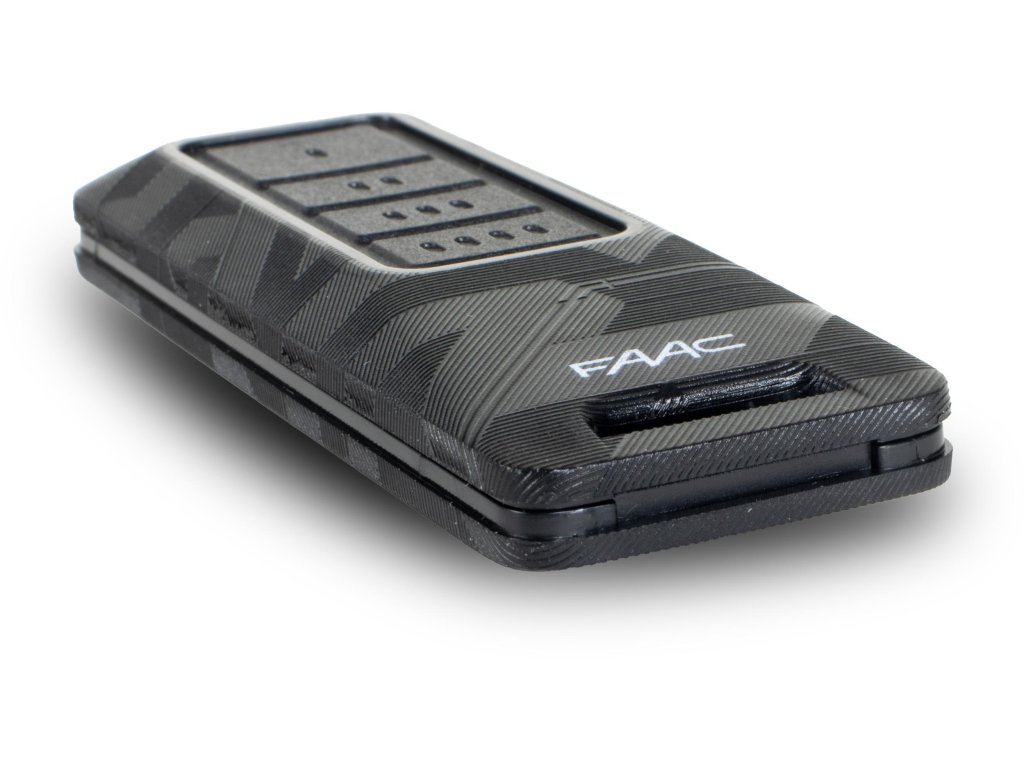

Diaľkové ovládanie FAAC XT4 FDS 433-868 SLH LR (Long Range)

Diaľkové ovládače FAAC XT4 FDS majú maximálnu ochranu proti klonovaniu. Zabezpečuje ju pokročilá bezpečnostná schéma založená na hardvérovej technológiiZabezpečený trezor (certifikát PSA - úroveň 3) aTrustZone, čo je najmodernejší spôsob zabezpečenia digitálnych finančných transakcií a zariadení/sietí IoT s vysokým stupňom zabezpečenia.

FDS (digitálny podpis FAAC) - je rádiový protokol založený na frekvenčnej modulácii s najvyšším výkonom z hľadiska dosahu a výdrže batérie; rádiový prenos je chránený symetrickým šifrovacím algoritmom AES-128 so 128-bitovým kľúčom. Pravosť diaľkových ovládačov sa overuje reťazcom personalizovaných bezpečnostných certifikátov FAAC.

Fotobunky XP20BD - dvojvodičové

• Inštalácia na povrch alebo na vyhradený stĺp
• Smerová fotobunka s nastaviteľným uhlom pohľadu
• Prevádzkový dosah do 20 m
• Stupeň ochrany: IP 54
• Automatická vertikálna kalibrácia
• Usporiadanie s napájacou zbernicou BUS len dva vodiče bez polarity
• V jednom systéme je možné nainštalovať až 16 párov fotobuniek

Ďalšie príslušenstvo

Technické špecifikácie:

• Napájanie: 24V
• Spotreba energie: 4W
• Maximálny výkon motora: 150 W x 2
• Maximálne výstupné zaťaženie: 250mA - 400mA BUS 2easy
• Pracovná logika: Automatický (A), poloautomatický (E), automatický krokový (AP), poloautomatický krokový (EP,) automatický 1 (A1), poloautomatický b (b), prítomný (C)
• Programovateľné funkcie: Prevádzkové logiky (A, E, AP, EP, A1, B, C), rýchlosť (vysoká/nízka), čas pauzy, oneskorenie zatvorenia druhého krídla
• Vstupy do panelu: Otvoriť A, Otvoriť B, Stop, BUS (I/O)
• Výstupy z panelu: Napájanie pohonov, výstražné svetlo, napájanie príslušenstva, elektrický zámok, indikátor stavu dverí
• Panelové rýchlospojky: Napájanie pohonov, výstražné svetlo, napájanie príslušenstva, elektrický zámok, indikátor stavu dverí (konštantný 90 s.)
• Rádiové kódovanie: DS, SLH, RC, LC (max. 250 kanálov)
• Ťažisko: 1800N
• Predĺženie ramena: 350 mm (390 mm bez blokovania)
• Rýchlosť vysúvania: 1.8 cm/s.
• Maximálna dĺžka krídla 2.7 m (nad 2,3 m sa odporúča elektromagnetický zámok, ktorý zaručí automatické uzamknutie)
• Rozsah prevádzkových teplôt: od -20 C do + 55 C
• Hmotnosť: 6 kg
• Stupeň ochrany: IP54
• Mikroobmedzovače prevodovky: NIE
• Otváranie a zatváranie zámkov: ÁNO

Schéma inštalácie

POZOR!

Pohony brán, rovnako ako všetky výrobky, ktoréNIE SÚ ukončené zástrčkou, takže pri ich inštalácii sa musia vykonať zmeny v elektrickej inštalácii budovy - zo zákona sú určené len na inštaláciukvalifikovaný inštalatérs príslušným povolením.
