Elektrická energia je pre naše domácnosti nenahraditeľná, no zároveň predstavuje aj určité riziká. Jedným z nich je prepätie, ktoré dokáže v zlomku sekundy poškodiť spotrebiče v hodnote tisícov eur. Moderná elektronika, ako sú televízory, počítače, smart domácnosť či tepelné čerpadlá, je na tieto výkyvy citlivá viac než kedykoľvek predtým. Riešením je správne navrhnutá a nainštalovaná prepäťová ochrana, ktorá spoľahlivo ochráni zariadenia aj vašu investíciu. V tomto článku vám vysvetlíme, čo je prepäťová ochrana, ako funguje, aké typy existujú a ako vyzerá jej zapojenie v rozvádzači.
Čo je prepätie a prečo potrebujete prepäťovú ochranu?
Každá domácnosť je pripojená na elektrickú sieť, ktorá by mala byť stabilná a bezpečná. Realita je však iná – v praxi dochádza k nečakaným výkyvom napätia, ktoré môžu ohroziť všetky pripojené zariadenia. Tieto špičky, známe ako prepätie, vznikajú náhle a bez varovania. Aby ste predišli poškodeniu drahej elektroniky či domácich spotrebičov, je potrebné zabezpečiť kvalitnú prepäťovú ochranu.
Vysvetlenie pojmu prepätie
Prepätie je krátkodobé zvýšenie napätia v elektrickej sieti, ktoré presiahne bežnú menovitú hodnotu 230 V v jednofázovej sústave. Aj keď trvá len niekoľko mikrosekúnd, dokáže spôsobiť vážne škody. Bežný spotrebič alebo elektronika totiž nie sú stavané na takéto špičky.
Odkiaľ pochádza prepätie?
Najčastejším zdrojom prepätia je atmosférický výboj, teda blesk. Zásah do vedenia alebo do blízkej budovy vyvolá prudký impulz, ktorý sa cez elektrickú sieť šíri až do domácnosti. Prepätie však vzniká aj pri spínacích operáciách v sieti, napríklad pri zapínaní výťahov, motorov či klimatizácie. Nebezpečné sú aj poruchy distribučnej siete, ktoré môžu vyvolať nečakané špičky napätia.
Prečo sú moderné spotrebiče ohrozenejšie?
Staršie spotrebiče pracovali s robustnejšími súčiastkami. Dnešná elektronika využíva miniatúrne polovodiče, ktoré sú extrémne citlivé. Aj malé prepätie dokáže skrátiť životnosť zariadenia alebo ho úplne zničiť. Preto je prepäťová ochrana v dome nevyhnutnosťou.
Ako funguje prepäťová ochrana? Princíp a základné pojmy
Aby sme vedeli, prečo je prepäťová ochrana taká dôležitá, je potrebné pochopiť jej fungovanie. Nejde o zložitý systém, ale o premyslený mechanizmus, ktorý dokáže odkloniť alebo pohltiť nadbytočnú energiu skôr, než poškodí vaše spotrebiče. V tejto časti si vysvetlíme základné princípy jej činnosti a ukážeme rozdiely medzi jednotlivými typmi ochrany.
Ako prepäťová ochrana chráni vaše zariadenia?
Princíp fungovania je jednoduchý. Prepäťová ochrana sa správa ako ventil, ktorý pri prekročení povolenej hranice odkloní alebo absorbuje nadbytočnú energiu. Tá sa bezpečne odvedie do zeme namiesto toho, aby sa dostala k citlivej elektronike. Rozdiel medzi prepäťovou ochranou a ističom je zásadný. Istič chráni pred nadprúdom a skratom, zatiaľ čo prepäťová ochrana reaguje na napäťové špičky. Obe zariadenia sa dopĺňajú a sú rovnako dôležité.
Typy prepäťových ochrán (SPD) a ich úloha
Prepäťové ochrany sa označujú skratkou SPD, čo znamená Surge Protective Device. Rozdeľujú sa na tri základné typy. Typ T1, nazývaný aj B, je určený na ochranu pred priamym alebo blízkym úderom blesku a montuje sa hneď za hlavný istič v hlavnom rozvádzači. Typ T2, známy ako C, chráni pred prepätiami vznikajúcimi v distribučnej sieti alebo pri spínacích procesoch a umiestňuje sa v domových rozvádzačoch. Typ T3, teda D, predstavuje posledný stupeň ochrany a používa sa vo forme zásuvkových líšt alebo modulov priamo pri spotrebičoch.
Najlepšie výsledky prináša kaskádovité usporiadanie, keď sa kombinuje T1 s T2 a často aj s T3. Energia sa tak postupne eliminuje na bezpečnú úroveň a zariadenia zostávajú chránené.
Zapojenie prepäťovej ochrany: Podrobný návod a schéma
Samotný výber správneho typu nestačí. Aby prepäťová ochrana plnila svoju funkciu, musí byť správne zapojená v domovej elektroinštalácii. Každý detail, od umiestnenia v rozvádzači až po správne pripojenie vodičov, zohráva dôležitú úlohu. V tejto časti sa pozrieme na to, ako vyzerá zapojenie prepäťovej ochrany v praxi, a priblížime si postup, ktorý zabezpečí jej spoľahlivú funkciu.
Bezpečnostné upozornenie
Práca s elektrickým rozvodom je nebezpečná a patrí výhradne do rúk odborného elektrikára s platnou kvalifikáciou. Nesprávne zapojenie môže ohroziť nielen vaše zariadenia, ale aj zdravie. Informácie uvedené nižšie majú preto len vzdelávací charakter.
Príprava na inštaláciu v rozvádzači
Pred montážou je potrebné mať pripravený modul prepäťovej ochrany, vhodné vodiče podľa predpisov, kvalitné uzemnenie a náradie určené na elektroinštalačné práce. Prvým krokom je vždy vypnutie prívodu elektriny a následné overenie, že sieť je skutočne bez napätia.

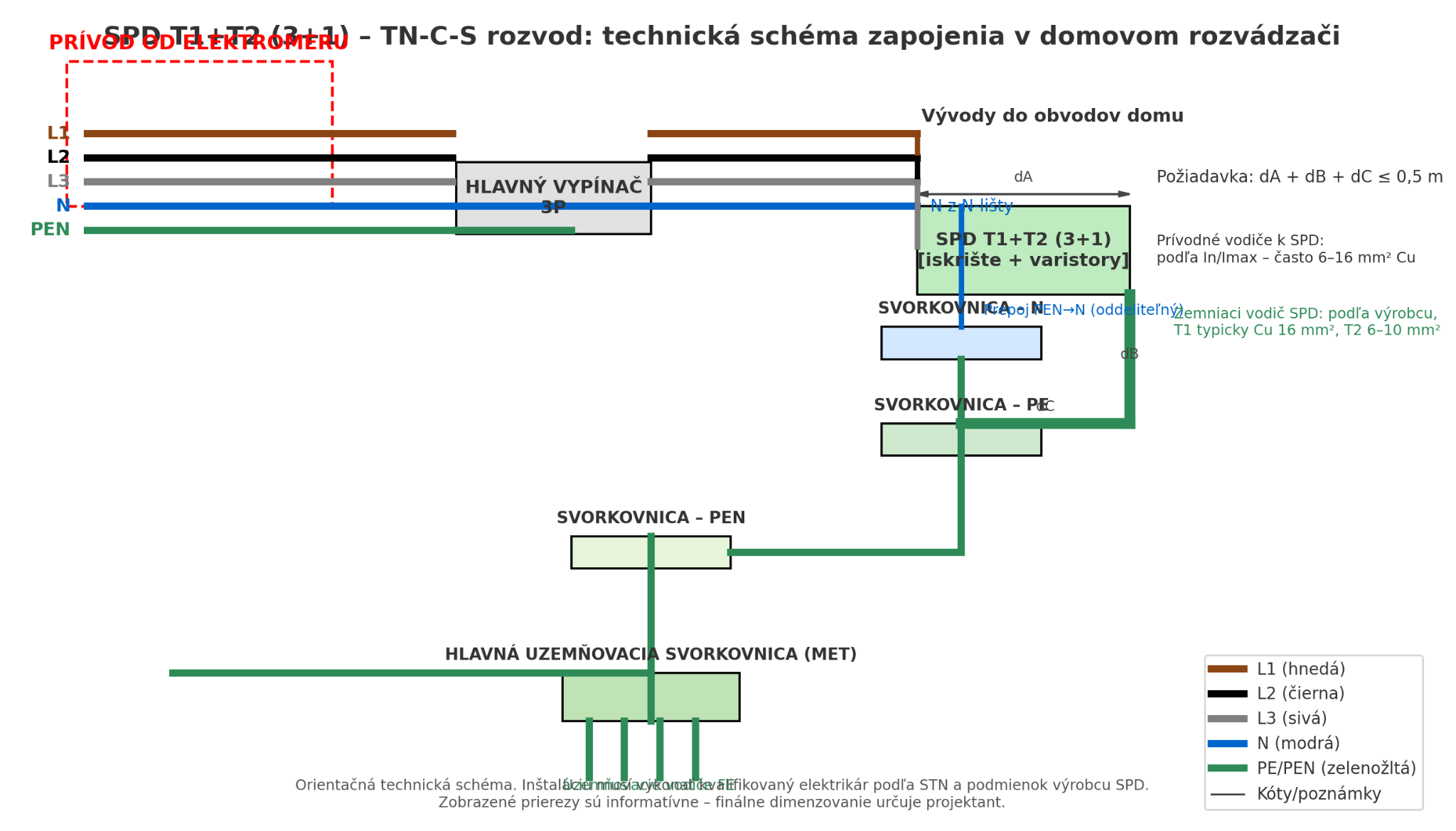

Schéma zapojenia v rozvádzači
Zapojenie prepäťovej ochrany v rozvádzači sa riadi presnými pravidlami. V jednofázovej sieti sa pripája fázový vodič, nulový vodič a ochranný vodič. V trojfázovej sústave sa zapájajú všetky tri fázy spolu s nulovým a ochranným vodičom. Prepäťová ochrana sa vždy inštaluje za hlavným ističom a čo najbližšie k prívodu elektriny. Prepäťová ochrana schéma znázorňuje modul, ktorý sa nachádza medzi prívodnými vodičmi a zemou. Len správne zapojenie prepäťovej ochrany v rozvádzači zaručí spoľahlivú funkciu celého systému.

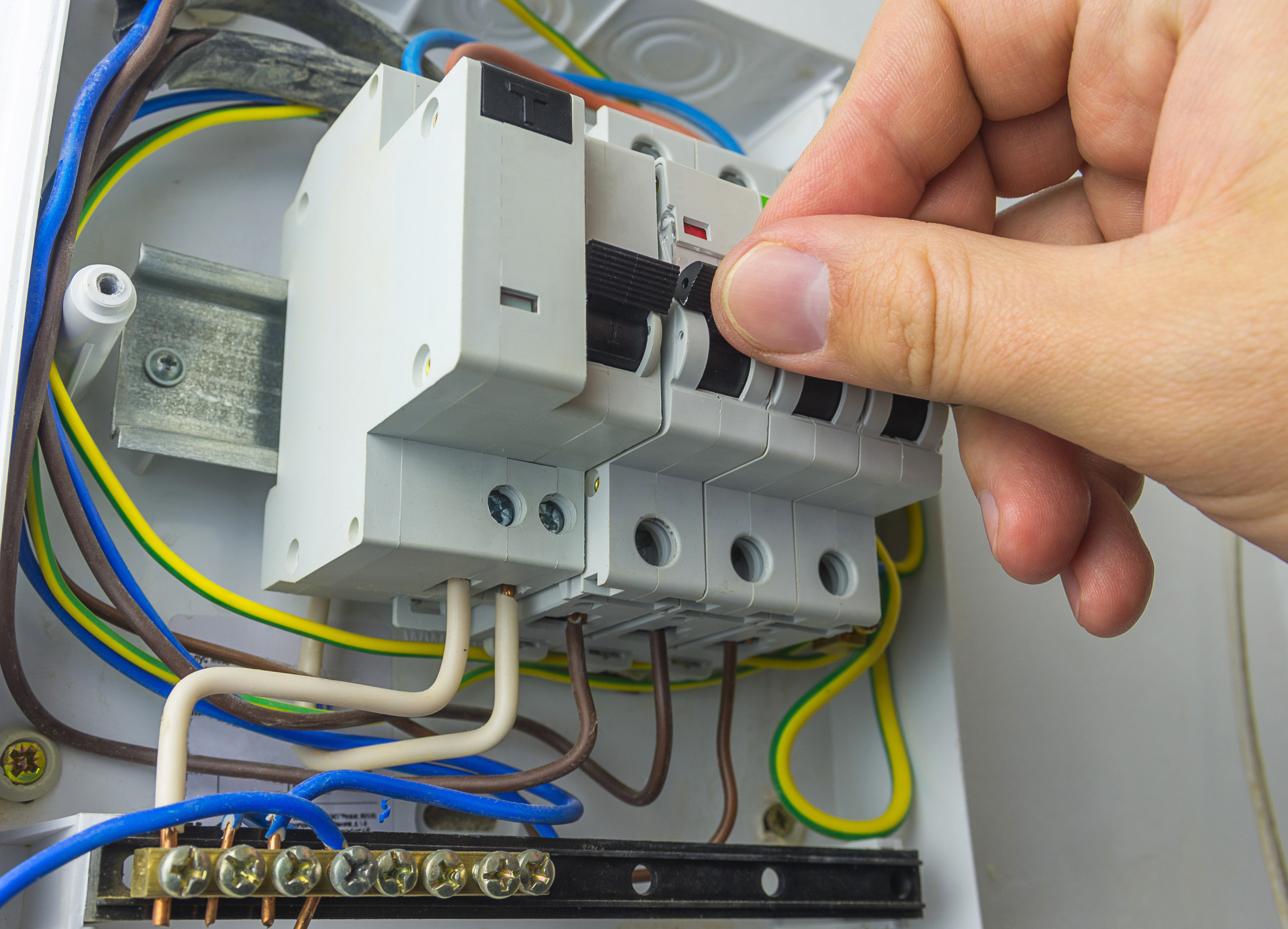

Ako vybrať správnu prepäťovú ochranu?
Na trhu existuje množstvo riešení a laik sa môže ľahko stratiť v technických parametroch či označeniach. Správny výber prepäťovej ochrany je však kľúčový, pretože len vhodne zvolený typ dokáže zabezpečiť spoľahlivú ochranu celej domácnosti. V tejto časti si vysvetlíme, prečo nie je zásuvková lišta dostačujúca, a na čo sa pri výbere zamerať, aby ste sa vyhli zbytočným kompromisom.
Prečo nie je predlžovačka dostatočná?
Mnohí ľudia sa spoliehajú na zásuvkové lišty s prepäťovou ochranou. Tie však fungujú iba ako posledný stupeň T3 a nedokážu zastaviť silné impulzy z vonkajšej siete. Ak nemáte nainštalované stupne T1 a T2 v rozvádzači, lišta vás pred vážnym prepätím neochráni.
Na čo si dať pozor pri výbere?
Pri výbere je dôležité poznať základné parametre. Nominálny vybíjací prúd In udáva schopnosť opakovane odvádzať prepätia. Maximálny vybíjací prúd Imax vyjadruje najvyššiu hodnotu, ktorú SPD zvládne. Ochranná úroveň napätia Up ukazuje, aké napätie sa po odvedení prepätia dostane k zariadeniu. Do rodinných domov sa často odporúča kombinovaná prepäťová ochrana T1+T2, ktorá zabezpečí ochranu pred bleskom aj spínacími špičkami.
Produkty prepäťovej ochrany v našej ponuke
Teória je dôležitá, no skutočnú hodnotu prináša až praktické riešenie. Na eltrox.sk nájdete široký sortiment prepäťových ochrán, ktoré spĺňajú prísne technické normy a sú vhodné pre rodinné domy aj menšie firmy. V tejto časti vám predstavíme produkty určené do rozvádzača, ale aj doplnkové riešenia, ktoré ochránia špecifické zariadenia či siete.
Zvodiče prepätia pre rozvádzač
Na eltrox.sk nájdete široký výber zvodičov prepätia určených do rozvádzačov od renomovaných výrobcov ako Hager, Noark či Gacia. Tieto riešenia sú vhodné pre domové aj priemyselné aplikácie a zabezpečia spoľahlivú ochranu všetkých obvodov vo vašej domácnosti.
Doplnková prepäťová ochrana
Okrem hlavných modulov ponúkame aj doplnkové riešenia pre špeciálne aplikácie. Ide napríklad o ochranu dátových liniek LAN, kamerových systémov CCTV či telefónnych liniek. Pre bežné domáce použitie sa odporúčajú aj zásuvkové lišty s integrovanou ochranou, ktoré dopĺňajú celý systém a fungujú ako posledná bariéra priamo pri spotrebičoch.
Bezpečný domov začína kvalitnou prepäťovou ochranou
Čo je prepäťová ochrana? Je to nevyhnutný prvok modernej elektroinštalácie, ktorý dokáže ušetriť stovky až tisíce eur na opravách a výmenách zariadení. Vďaka nej sa nemusíte obávať bleskov, porúch siete či spínacích impulzov. Zapojenie prepäťovej ochrany musí byť realizované odborne a najlepšie v kaskádovom systéme T1, T2 a T3. Pri výbere sa riaďte parametrami a vždy stavte na kvalitné riešenie.
