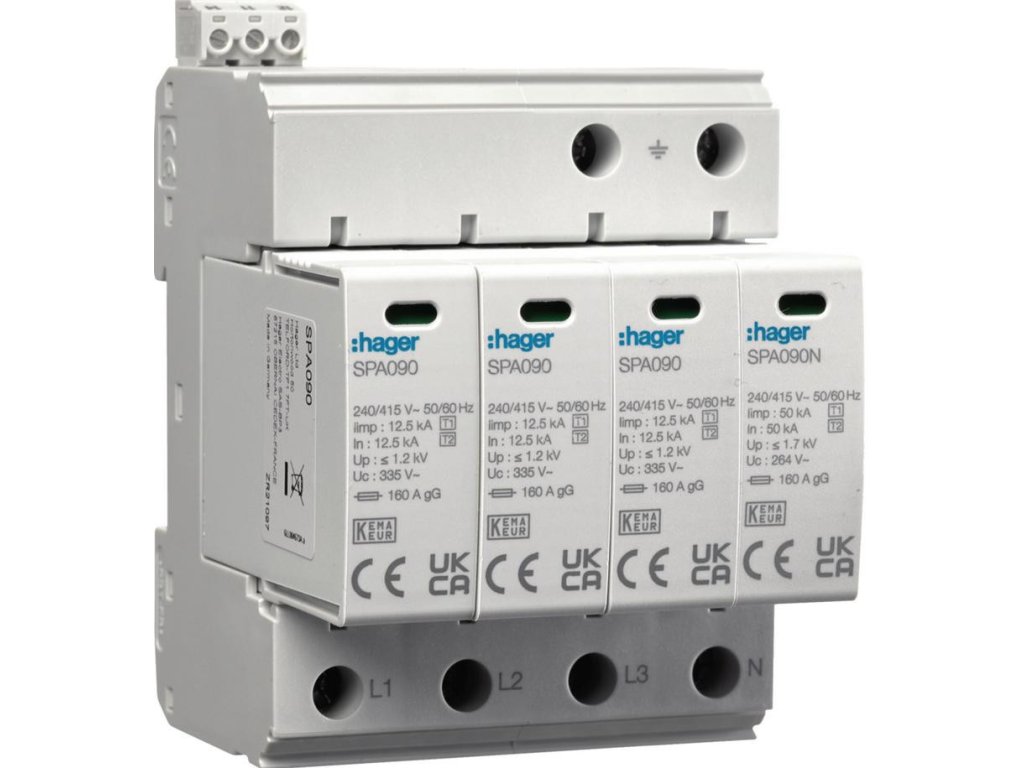

Prepäťová ochrana HAGER SPD T1+T2 MOV 4P SPA931

Účel

Použitie SPA931 v hlavnom rozvádzači jednorodinnej budovy má množstvo výhod. Jednou z nich, hoci nie

jediným je ochrana elektrickej inštalácie v budove. Samozrejme, treba mať na pamäti, že v dôsledku fyzikálnych javov

vyskytujúce sa počas bleskových výbojov, je oblasť účinnej ochrany obmedzená. Ako bezpečná vzdialenosť

predpokladá sa dĺžka inštalácie približne 10 m.

Zároveň sa pre bezprostrednú blízkosť miesta inštalácie, t. j. vyššie uvedený hlavný rozvádzač, úroveň ochrany

napätie je len 1,2 kV, čo zaručuje bezpečnosť aj pre citlivé elektronické komponenty. S týmto

poskytuje tak ochranu komponentov infraštruktúry, ako sú poplašné systémy, inštalácie inteligentných domov atď.

Konštrukcia SPA931 neumožňuje žiadnu dodatočnú ochranu až do 160 A poistkovej ochrany

pred SPD. V praxi to znamená, že vo vynikajúcom počte prípadov môžeme tento aspekt prehliadnuť. Prosím,

upozorňujeme, že to umožňuje, aby sa nezhoršila úroveň napäťovej ochrany, čo je prvoradým cieľom v oblasti

používanie dokumentov SPD.

Kontrolný kontakt umožňuje nepretržité monitorovanie výkonu všetkých modulov zvodičov prepätia SPA931. W

v kombinácii s použitím signalizačných prvkov alebo pripojením k domácemu poplachovému systému,

získame priebežné monitorovanie stavu SPD. Tým sa úplne vyhneme situácii, keď by niektorý z

modul sa pokazí a my o tom nevieme. Monitorovanie stavu SPD umožňuje udržiavať ho v neustálom

pripravenosť vykonávať svoju funkciu.

Technické vlastnosti

Konfigurácia siete:

• Typ siete - TN-S, TT

Elektrina

• Maximálny výboj (Imax) L-N (PEN)/N-PE - 50 kA
• Max. nadprúdová ochrana, paralelné pripojenie (poistka) - 160 A
• Bleskový impulzný prúd Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE - 12,5 kA, 50 kA

Pripojenie

• Typ pripojenia - skrutková svorka

Vybavenie

• S kontaktom na diaľkovú indikáciu - Áno

kapacita

• Počet modulov - 4

Napätie

• Napäťová ochrana podľa IEC 61643-1 - 1,20 kV
• Trvalé prevádzkové napätie UC podľa IEC 61643-1 - 335 V
• Menovité spínacie napätie Ue (AC) - 240 - 415 V
• Napäťová úroveň L-N/PEN IEC 61643-11 - 1,2 kV

Architektúra

• Počet stĺpov - 4

Podmienky používania

• Rozsah prevádzkových teplôt - 40 - 80 °C

Rozmery

• Výška - 98,7 mm
• Šírka - 71,20 mm
• Hĺbka - 77,50 mm

Ovládacie prvky a indikátory

• S kontrolkou - Áno

Normy

• Trieda požiadaviek IEC 61643 T1, T2

Inštalácia, montáž

• Menovitý uťahovací moment - 3 - 4,5 Nm

Typ pripojenia

• Prierez vstupu a výstupu so skrutkami pre flexibilné vodiče - 1,5 - 25,0 mm²
• Vstupný a výstupný prierez so skrutkami, pre plné vodiče - 1,5 - 35,0 mm²
• Prierez signálnych kontaktov - 0,4 - 1,5 mm²

Frekvencia

• Frekvencia - 50 - 60 Hz

Zabezpečenie

• Trieda ochrany proti prieniku (IP) - IP20
