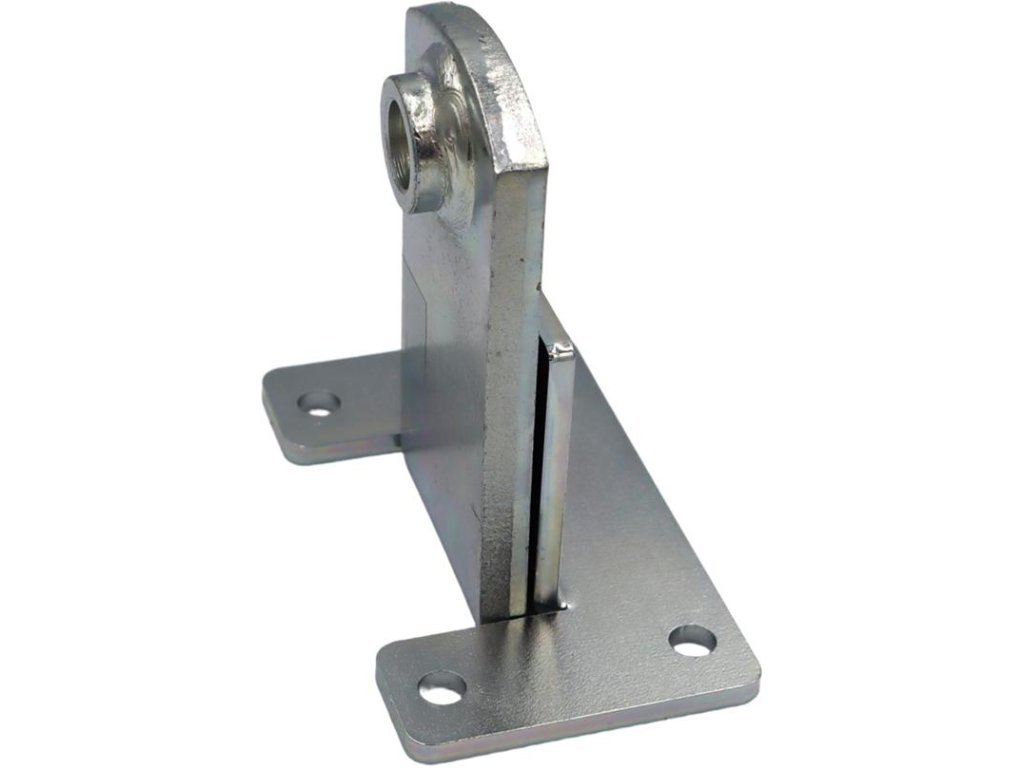

Rukoväť MOD.N/120/70 pre operátorov NICE WINGO

Rukoväť MOD.N/120/70 pre operátorov NICE WINGO

Účel

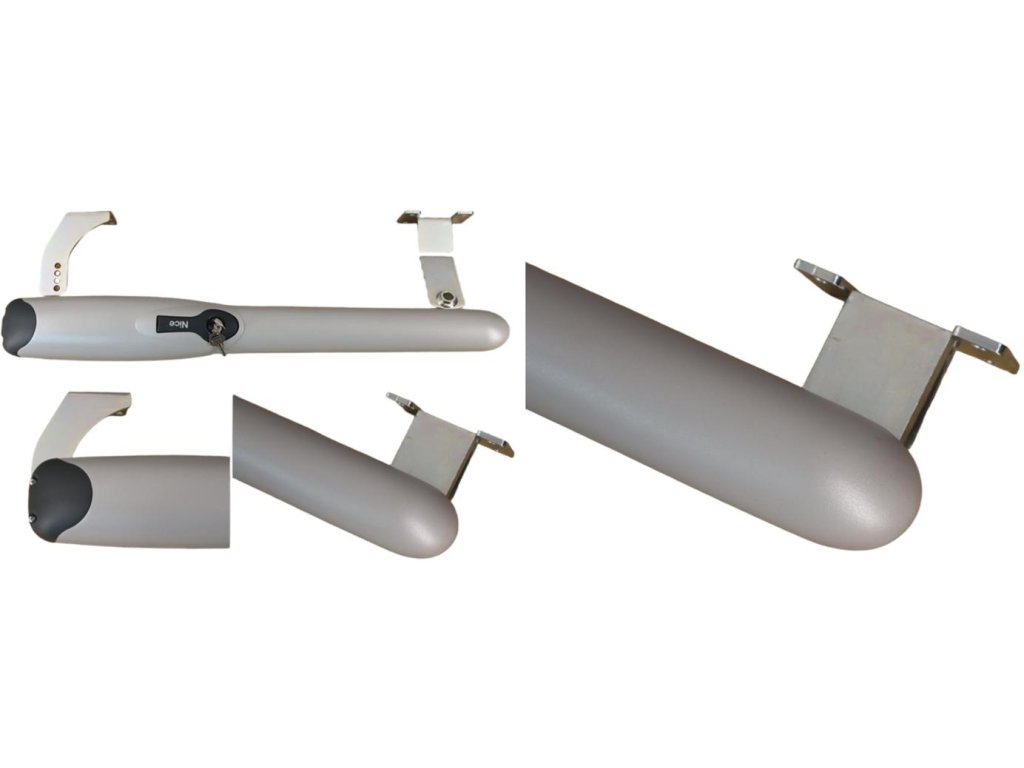

Sada zosilnených rukovätí pre krídla brán poľskej výroby, vhodná pre pohony NICE radu WINGO

Súčasťou balenia je pár (2 ks) rukovätí.

Technické špecifikácie:

• Model: MOD.N/120/70

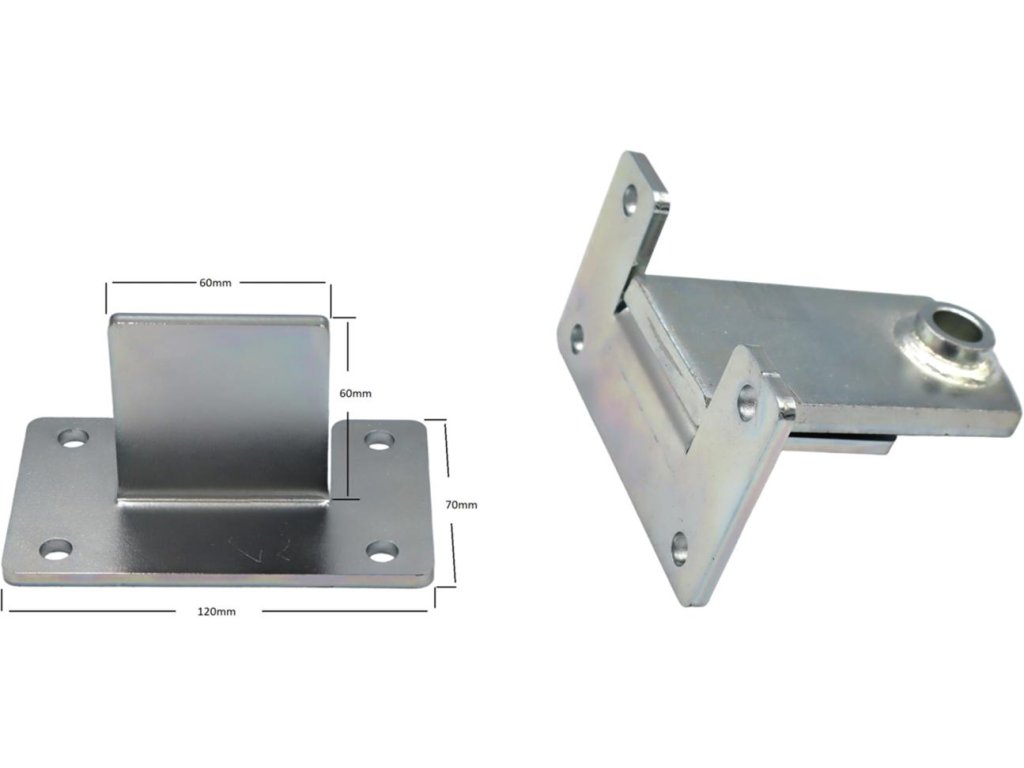

• Rozmery montážnej dosky: 120 mm x 70 mm.
• Farba: Zinok (striebro)
• Výkon: 5 mm hrubá oceľ
• Ochrana proti korózii: Zinok
• Otvory na montáž do brány: 9 mm

Návod na montáž držadiel Model: MOD.N/120/70 bez zvárania

Držiaky boli navrhnuté bez montážnych otvorov z výroby, aby sa zabezpečila maximálna presnosť a eliminovala sa vôľa počas inštalácie. Na dosiahnutie najlepších výsledkov a zaručenie stability spojenia odporúčame nasledujúci postup inštalácie:

• 1. Pripevnite držiak k bráne: Pred vŕtaním otvorov, ktoré zabezpečia stabilitu počas ďalších krokov. (pokiaľ nemáte stabilnú základňu, na ktorú môžete pripevniť oba komponenty a vyvŕtať otvory, v takom prípade môžete tieto kroky vynechať)
• 2. Upravte príslušnú dĺžku komponentu zo súpravy pohonu: v prípade potreby predĺžením alebo skrátením)
• 3. Vyvŕtajte montážne otvory: Po pripevnení konzoly vyvŕtajte dva priechodné otvory. Odporúčaný priemer otvorov je 8 mm alebo 10 mm v závislosti od preferovanej veľkosti skrutiek.
• 4. Priskrutkujte komponenty k sebe: Po vyvŕtaní otvorov použite vhodné skrutky (8 mm alebo 10 mm) a matice na trvalé pripojenie konzoly k bráne. Utiahnite všetky komponenty, aby ste zabezpečili pevné a stabilné upevnenie.

Dodržanie vyššie uvedených krokov zabezpečí trvalé spojenie bez vôlí a zaručí optimálny výkon nainštalovaného držiaka.
